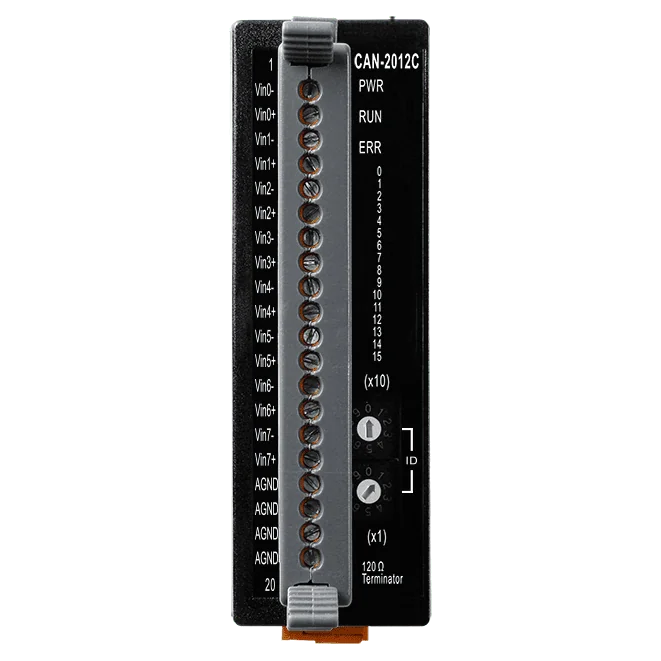

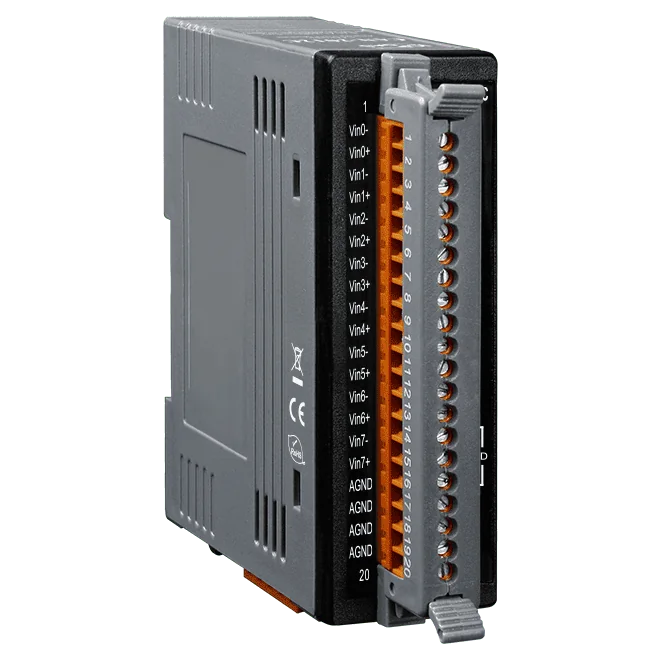

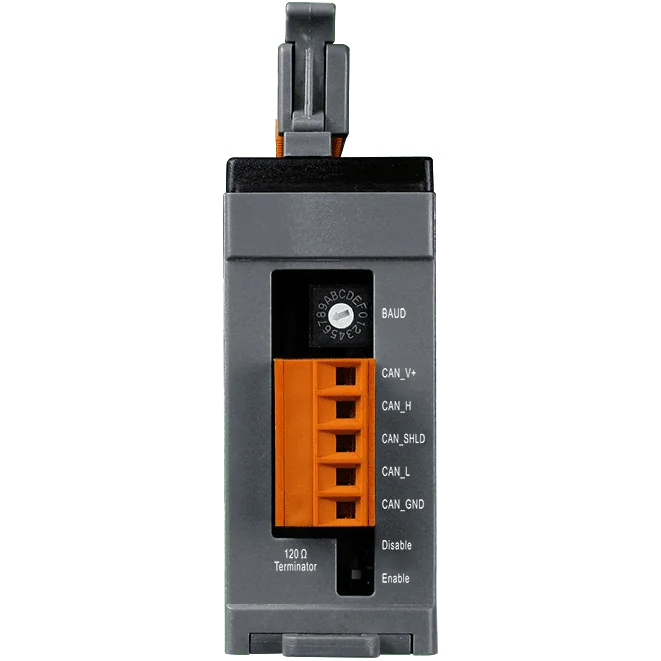

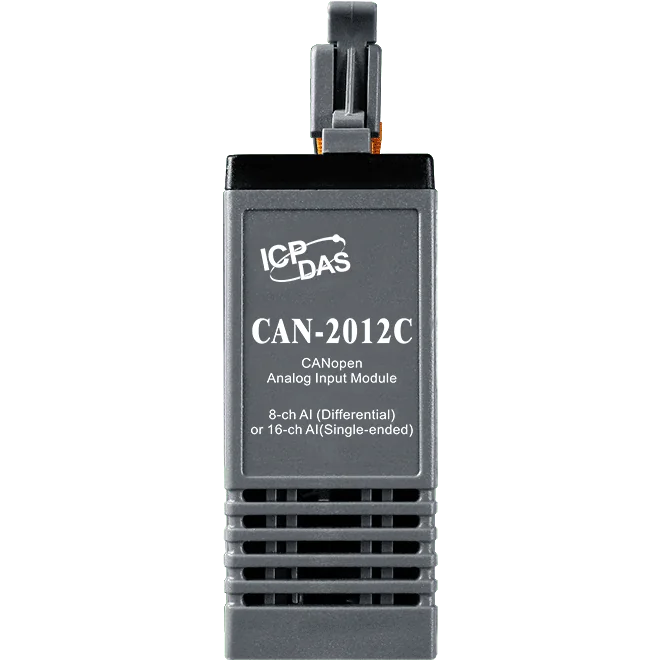

CAN-2012C CANopen-slavmodul, 16-bitars 16-kanals analog ingång
16-bitars CANopen-slavmodul för analoga ingångar med 8 differentiella eller 16 enkeländade kanaler, stöder CiA 301 v4.02 och CiA 401 v2.1 med standard-EDS-fil.
- CANopen NMT-slav med Node Guarding och Heartbeat för felövervakning
- 8 differentiella eller 16 enkeländade analoga ingångar, valbara i mjukvara
- 16-bitars upplösning, ±0,1 % FSR noggrannhet och 4000 prov/s totalt samplingsfrekvens
- Spännings- och strömingångsområden, inklusive 4~20 mA
- Stöder CiA 301 v4.02 och CiA 401 v2.1, med standard-EDS-fil
- Godkänd av CiA:s CANopen-testverktyg för konformitet
4 113,81 kr per st.
| 1-9 st. | 4 113,81 kr | |
|---|---|---|
| 10-30 st. | 3 904,82 kr | −5 % |
| 31+ st. | 3 706,83 kr | −10 % |
Produktinformation "CAN-2012C CANopen-slavmodul, 16-bitars 16-kanals analog ingång"
CAN-2012C är en CANopen-slavmodul för analoga ingångar som för 16-bitars mätningar ut på ett CAN-bussnätverk. Den har 8 differentiella eller 16 enkeländade ingångar, valbara i mjukvara, och täcker spänningsområdena ±10 V, ±5 V, ±2,5 V och 0~10 V samt strömområdena ±20 mA, 0~20 mA och 4~20 mA. Varje kanal kan konfigureras individuellt.
Modulen är utformad för CANopen-nätverk, följer CiA 301 v4.02 och CiA 401 v2.1 och fungerar som NMT-slav med Node Guarding och Heartbeat för felövervakning. En standard-EDS-fil medföljer för användning med vanlig CANopen-masterprogramvara, och modulen har godkänts av CiA:s CANopen-testverktyg för konformitet, vilket förenklar driftsättningen med master från ICP DAS eller andra tillverkare.
Elektriska egenskaper inkluderar ESD-skydd på 4 kV kontakturladdning på varje kanal, stöd för matningsspänning på 10 till 30 VDC och isolation på 2500 Vrms för fotokoppling samt 3000 VDC för DC-till-DC. Modulen monteras på DIN-skena och arbetar vid -25 till +75 °C.
Användningsområden
- Styrning av industrimaskiner
- Fabriksautomation
- Styrning av förpackningsmaskiner
- Fjärrinsamling av data
- Miljöövervakning
- Fordonsstyrsystem
- Styrning av medicinsk utrustning
| Analoga ingångar: | 8 diff / 16 enkeländade |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | CAN-buss |
| Montering: | DIN-skena |
| Produkttyp: | Fältbussens I/O-modul |
| Protokoll: | CANopen |
| Strömingång: | 10 ~ 30 VDC |
| Isolation: | 2500 Vrms |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Hårdvaru-watchdog |
| LED-indikatorer | |
| Status | 3 LED för PWR, RUN och ERR |
| Analog ingång | |
| Kanaler | 8 differentiella eller 16 enkeländade (programvaruval) |
| Sensortyp | ±10V, ±5V, ±2.5V, 0~10V, ±20mA, 0~20mA,4~20mA |
| Upplösning | 16-bit |
| Noggrannhet | +/-0,1 % FSR |
| Samplingshastighet | 4000 sampel/s (totalt) |
| Ingångsimpedans | ≥ 1 MΩ |
| Common Mode-undertryckning | 84 dB |
| Överspänningsskydd | 70 Vrms |
| Konfiguration per enskild kanal | Ja |
| Nolldrift | ±0.2 μV/ °C |
| Spandrift | ±5 ppm/°C |
| CANopen | |
| Baudhastighet | 10 k ~ 1 M |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Inbyggt 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Nod-ID | 1 ~ 99 |
| Antal PDO:er | 10 RxPDO , 10 TxPDO |
| PDO-läge | Händelseutlöst, fjärrbegärd, cyklisk och acyklisk SYNC |
| Felkontroll | Node Guarding-protokoll / Heartbeat-producent |
| NMT | Slav |
| EMCY-meddelande | Ja |
| Ström | |
| Förbrukning | 0.5 W |
| Mekanisk | |
| Mått (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
