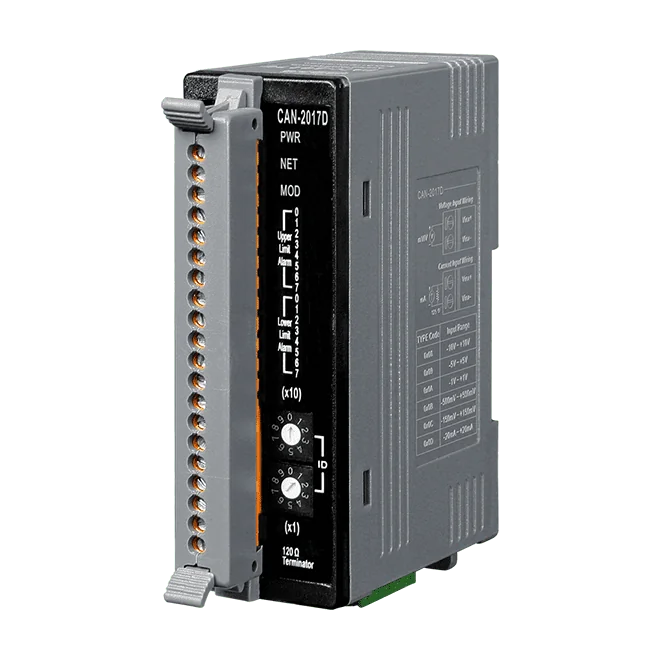

CAN-2017D DeviceNet-slavmodul för analogingång, 8-kanaler differentiell
Åttakanalig differentiell analogingångsmodul med DeviceNet Group 2-slavgränssnitt, 16-bitars upplösning och områden från ±150 mV till ±20 mA. Stöder polled-, bit-strobe- och explicit meddelandehantering.
- Åtta differentiella analogingångskanaler med 16-bitars upplösning och individuell kanalkonfiguration
- Ingångsområden på ±10 V, ±5 V, ±1 V, ±500 mV, ±150 mV och ±20 mA (±20 mA kräver extern resistor på 125 Ω)
- DeviceNet Group 2 Only Server (ej UCMM-kapabel) med fördefinierad master/slav-anslutningsuppsättning
- En anslutning vardera för explicit meddelandehantering, polled I/O och bit-strobe I/O
- Stöd för heartbeat- och shutdown-meddelanden
- EDS-fil för konfiguration av DeviceNet-masterns gränssnitt
3 321,85 kr per st.
| 1-9 st. | 3 321,85 kr | |
|---|---|---|
| 10-30 st. | 3 222,85 kr | −3 % |
| 31+ st. | 3 156,86 kr | −5 % |
Produktinformation "CAN-2017D DeviceNet-slavmodul för analogingång, 8-kanaler differentiell"
CAN-2017D ansluter åtta differentiella analogingångar till ett DeviceNet-nätverk som en generell I/O-slav. Ingångarnas status kan läsas och kanalkonfigurationen ställas in över nätverket med hjälp av EDS-filen som levereras för DeviceNet-mastern, så modulen kan tas i drift utan anpassad firmware.
Modulen fungerar som en Group 2 Only Server (ej UCMM-kapabel) och använder den fördefinierade master/slav-anslutningsuppsättningen, med en anslutning vardera för explicit meddelandehantering, polled I/O och bit-strobe I/O. Heartbeat- och shutdown-meddelanden stöds. Tillverkaren anger kommunikation med Allen-Bradley 193-DNENCAT och 193-DNENCATR gateways samt flera OMRON DeviceNet-mastrar.
- Driftstemperatur -25 ~ +75 ℃, DIN-skenmonterad, matas med +10 VDC till +30 VDC
Användningsområden
- Styrning av industrimaskiner
- Fabriksautomation
- Fjärrdatainsamling
- Miljöövervakning
- Styrning av förpackningsmaskiner
- Styrning av medicinsk utrustning
- Övervakning av flygplansmotorer
| Portar: | 1 |
|---|---|
| Product type: | Analog Input Module |
| Protokoll: | DeviceNet |
| Interface: | DeviceNet |
| Analog inputs: | 8 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 ℃ |
| Mounting: | DIN-rail |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x Matning 2 x DeviceNet-status |
| Analog ingång | |
| Kanaler | 8 differentiella |
| Sensortyp | ±10 V, ±5 V, ±1 V, ±500 mV, ±150 mV, ±20 mA (Kräver extern 125 Ω-motstånd) |
| Upplösning | 16-bit |
| Noggrannhet | ±0,1 % FSR |
| Samplingshastighet | 10 sampel/s (totalt) |
| Ingångsimpedans | >2 MΩ |
| Common Mode-undertryckning | 86 dB |
| Normalt läge för common mode-förkastning | 100 dB |
| Överspänningsskydd | 240 Vrms |
| Konfiguration per enskild kanal | Ja |
| Nolldrift | ±10 μV/ °C |
| Spandrift | ±25 ppm/°C |
| Isolation mellan moduler | 3000 VDC |
| DeviceNet | |
| Portar | 1 |
| Anslutning stöds | 1 anslutning för explicit meddelandehantering 1 anslutning för Polled I/O 1 anslutning för Bit-Strobe I/O |
| Baudhastighet | 125 kbps, 250 kbps, 500 kbps |
| Termineringsmotstånd | Omkopplare för 120 Ω termineringsmotstånd |
| Specifikation | Volume I, Release 2.0 & Volume II, Release 2.0, Errata 5 |
| Nod-ID | 0 ~ 63 |
| Avstängningsmeddelande | Ja |
| Heartbeat-meddelande | Ja |
| Prenumerera | Endast server för grupp 2 |
| Ström | |
| Ingångsområde | +10 VDC ~ +30 VDC |
| Förbrukning | 2.0 W |
| Mekanisk | |
| Mått (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Lagringstemperatur | -30 ~ +80 ℃ |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
