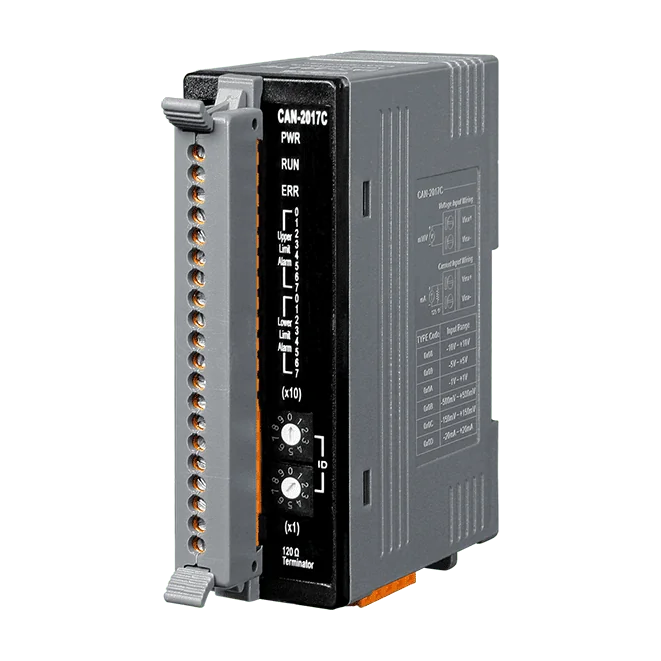

CAN-2017C CANopen Slavemodul, analog ingång, 8 kanaler
CANopen-slavmodul med åtta differentiella analoga ingångar, 16-bitars upplösning och stöd för CiA DS-301 v4.02 / DSP-401 v2.1, för DIN-skenmontage på en CAN-buss.
- NMT-slav med felövervakning via Node Guarding och Heartbeat
- Standard-EDS-fil levereras och är validerad med CiA:s CANopen Conformance Test-verktyg
- 8 differentiella analoga ingångar med 16-bitars upplösning och ±0,1 % FSR-noggrannhet
- Valbara områden, inklusive -20 mA ~ +20 mA med valfritt externt motstånd på 125 Ω
- 10 RxPDO och 10 TxPDO med stöd för Dynamic PDO
- Stöder CiA DS-301 v4.02 och DSP-401 v2.1, överföringshastigheter 10 k till 1 M
3 321,85 kr per st.
| 1-9 st. | 3 321,85 kr | |
|---|---|---|
| 10-30 st. | 3 222,85 kr | −3 % |
| 31+ st. | 3 156,86 kr | −5 % |
Produktinformation "CAN-2017C CANopen Slavemodul, analog ingång, 8 kanaler"
CAN-2017C CR är en CANopen-slavmodul som ger åtta differentiella analoga ingångar till ett CANopen-nätverk. Den passar ingenjörer som behöver läsa av sensorsignaler över CAN-bussen med det standardiserade CANopen-protokollet, där ingångsstatus och kanalinställningar nås via vanliga CANopen-objekt i stället för egen kod.
Varje kanal har 16-bitars upplösning och kan väljas i flera ingångsområden, från ±10 V ner till ±150 mV, samt -20 mA till +20 mA när ett valfritt externt motstånd på 125 Ω monteras. Kanalerna kan konfigureras individuellt och modulen stödjer Dynamic PDO samt händelsestyrd, fjärrbegärd, cyklisk och acyklisk SYNC-sändning.
Modulen har godkänts av CiA:s CANopen Conformance Test-verktyg och levereras med en standard-EDS-fil. Den arbetar med +10 till +30 VDC, ger 3000 VDC galvanisk isolering och är avsedd för DIN-skenmontage vid driftstemperaturer från -25 till +75 °C. Beställningskoden CR avser modulens RoHS-version.
Användningsområden
- Styrning av industrimaskiner
- Fabriksautomation
- Fordonsstyrsystem
- Styrning av medicinsk utrustning
- Fjärrdatainsamling
- Miljöövervakning
- Styrning av förpackningsmaskiner
| Product type: | Analog Input Module |
|---|---|
| Protokoll: | CANopen |
| Interface: | CAN bus |
| Analog inputs: | 8 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Hårdvaru-watchdog |
| LED-indikatorer | |
| Status | 3 LED för PWR, RUN och ERR |
| Analog ingång | |
| Kanaler | 8 |
| Sensortyp | ±10 V, ±5 V, ±1 V, ±500 mV, ±150 mV, -20 mA ~ +20 mA (Kräver extern 125 Ω-motstånd, tillval) |
| Upplösning | 16-bit |
| Noggrannhet | +/-0,1 % FSR |
| Samplingshastighet | 10 sampel/s (totalt) |
| Ingångsimpedans | >2 MΩ |
| Common Mode-undertryckning | 86 dB |
| Normalt läge för common mode-förkastning | 100 dB |
| Överspänningsskydd | 240 Vrms |
| Konfiguration per enskild kanal | Ja |
| Nolldrift | +/- 10 μV/ °C |
| Spandrift | +/- 25 ppm/ °C |
| Isolation | 3000 VDC |
| CANopen | |
| Baudhastighet | 10 k ~ 1 M |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Inbyggt 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Nod-ID | 1 ~ 99 |
| Antal PDO:er | 10 RxPDO , 10 TxPDO |
| PDO-läge | Händelseutlöst, fjärrbegärd, cyklisk och acyklisk SYNC |
| Felkontroll | Node Guarding-protokoll / Heartbeat-producent |
| NMT | Slav |
| EMCY-meddelande | Ja |
| Ström | |
| Förbrukning | 2.0 W |
| Mekanisk | |
| Mått (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
