XP-8338-CE6 Win-GRAF PAC, 3-fack x86 dual-core-styrenhet med WinCE 6.0

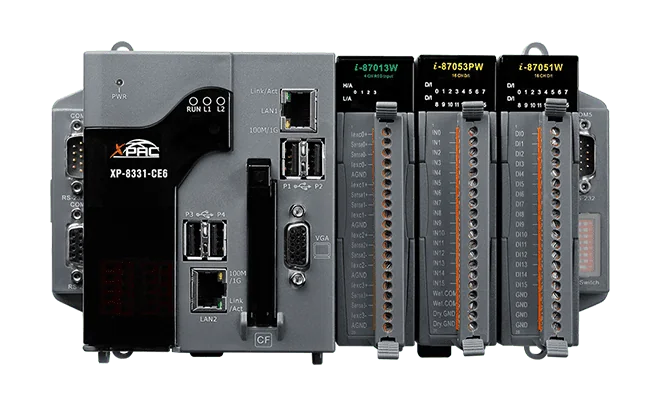

XP-8331-CE6 är en standardiserad programmerbar automationsstyrning byggd kring en x86-CPU med 1 GHz och två kärnor samt Windows CE 6.0. Den har tre expansionsplatser för I/O-moduler med hög profil i I-8K-serien (parallell) och I-87K-serien (seriell), så att ingenjörer kan skala antalet I/O efter behov i en styrskåp utan att byta styrplattform.Windows CE 6.0 ger hård realtidsfunktionalitet, en liten kärnfotavtryck, snabb uppstart och deterministisk styrning. Enheten har 2 GB DDR3-minne, 32 GB flash, 16 KB EEPROM och 512 KB MRAM för datalagring, samt en inbyggd realtidsklocka och dubbla watchdog-timers. Ett 64-bitars hårdvaruserienummer stödjer mjukvaruskydd mot kopiering, och mjukvarupaketet omfattar .NET Compact Framework 3.5 och en SDK-DLL för Visual Studio .NET 2005/2008.Anslutningsmöjligheterna omfattar två 10/100/1000BASE-T Ethernet-portar, seriella portar för RS-232 och RS-485, fyra USB 2.0-värdportar och en VGA-utgång. Styrenheten tar emot +10 ~ 30 VDC med redundanta matningsingångar och arbetar i temperaturområdet -25 ~ +75 °C. Den levereras med dokumentation för CE, UKCA, FCC, RoHS och WEEE och kan monteras på DIN-skena eller på vägg.TillämpningarIndustriell styrning med modulär I/O-expansionMaskin- och processtyrning som kräver Windows-baserad mjukvaraSystem som behöver en VGA-bildskärmsutgång på styrenhetenMjukvaruskyddade styrapplikationer som använder hårdvarans serienummer

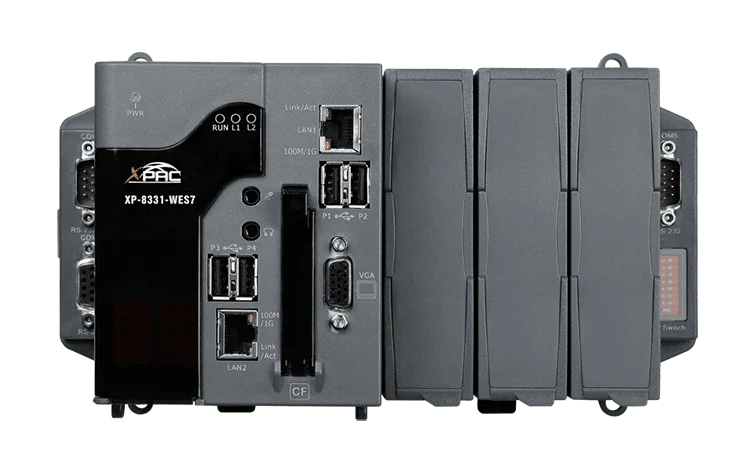

XP-8331-WES7 är en Windows-baserad PAC som samlar dator, I/O och operatörsgränssnitt i en enhet. Den passar tillämpningar där HMI, datainsamling och styrning ska ligga i en och samma styrenhet i stället för fördelade över separata enheter.Enheten bygger på en 1 GHz dubbelkärnig x86-processor med 2 GB DDR3 SDRAM och 32 GB flashminne. Tre lokala platser tar emot I/O-moduler i serierna I-8K och I-87K, och fjärr-I/O kan läggas till via Ethernet- och RS-485-I/O-moduler. Win32-API:et motsvarar Windows 7, så många skrivbordsapplikationer bör kunna köras på plattformen.Anslutningsmöjligheterna omfattar VGA-videoutgång, två 10/100/1000M Ethernet-portar, fyra USB 2.0-portar och COM-portar med RS-232 och RS-485. Redundanta matningsingångar och dubbla watchdog-timers ger driftsäkerhet, och enheten är specificerad för -25 ~ +75 °C.TillämpningarIntegrerade HMI- och styrpanelerDatainsamling med lokal och fjärrstyrd I/OMaskin- och processtyrningWindows-applikationer i skrivbordsstil på en industriell PAC

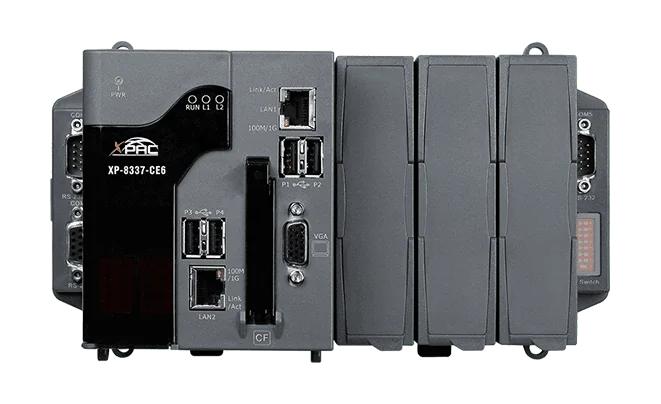

Den XP-8337-CE6 kombinerar en x86-processor med dubbla kärnor på 1,0 GHz med Windows CE 6.0 och en inbäddad ISaGRAF Ver.3-mjuklogikmotor. Den passar ingenjörer som vill ha PLC-liknande styrning med IEC 61131-3-språk och samtidigt möjlighet att köra PC-baserad styrprogramvara på samma plattform.Tre expansionsplatser tar emot I-8K-parallella I/O-moduler med hög profil eller seriella I/O-moduler I-87K. Enheten har två RJ-45-Ethernetportar 10/100/1000 Base-TX, fyra USB 2.0-portar, en VGA-utgång samt en kombination av RS-232- och RS-485-seriella portar, så att den kan integreras med lokal I/O, fjärrenheter och en display i en och samma styrenhet.Modbus RTU/TCP master och slav, med DCON, CANopen master och HART-alternativ i protokolluppsättningenStöd för eLogger HMI, så att HMI och styrlogik kan köras i samma PACStöd för rörelsestyrning tillsammans med modulerna I-8094F, I-8094 eller I-8092FLagringen med 2 GB DDR3 SDRAM, 32 GB Flash och 8 GB CF-kort ger gott om utrymme för applikationskod, dataloggning och körningsbehov. Redundanta strömingångar, en dubbel watchdog-timer och en realtidsklocka stödjer tillförlitlig drift i krävande installationer.AnvändningsområdenIndustriell styrning med PLC-programmering enligt IEC 61131-3Kombinerad HMI och styrlogik i en PAC via eLogger HMIRörelsestyrning med modulerna I-8094F, I-8094 eller I-8092FMaskinstyrning med blandad parallell och seriell I/O-expansion

XP-8031-CE6 är en programmerbar automationsstyrenhet (PAC) med Windows CE 6.0, byggd kring en x86-processor med dubbla kärnor och 1 GHz. Den passar ingenjörer som vill utveckla programvara i PC-miljö men samtidigt få det deterministiska beteende som förväntas av en PLC-klassad styrenhet, och den har stöd för hård realtidsfunktionalitet under Windows CE 6.0.Minne och lagring består av 2 GB DDR3 och 32 GB Flash, med 16 KB EEPROM och 512 KB MRAM för datalagring. Kommunikationen sköts av två 10/100/1000BASE-T Ethernet-portar, tre RS-232-seriella portar (3000 VDC isolerade), fyra USB 2.0-värdportar och en VGA-port. En dubbel watchdog-timer, en realtidsklocka och ett 64-bitars hårdvaruserienummer för mjukvaruskydd kompletterar huvudenheten.Den här varianten saknar I/O-expansionsplatser och stöder därför inte I-8K- eller I-87K-modulerna som erbjuds med XP-8131-CE6, XP-8331-CE6 och XP-8731-CE6. Programvarustödet omfattar .NET Compact Framework 3.5, en DLL-SDK för Visual Studio .NET 2005/2008 samt FTP- och ASP-tjänster. Enheten är specificerad för drift mellan -25 ~ +75 °C och accepterar en matning på +10 ~ 30 VDC med redundanta strömingångar.AnvändningsområdenPC-baserad utveckling av styrprogramvara i Visual Basic .NET eller Visual C#Fristående styrenhetsuppgifter som inte kräver lokal I/O-expansionProgramvaruapplikationer som kräver kopieringsskydd via det 64-bitars hårdvaruserienumret
