XP-8031-CE6 Standard PAC, x86 dubbelkärnig CPU med Windows CE 6.0

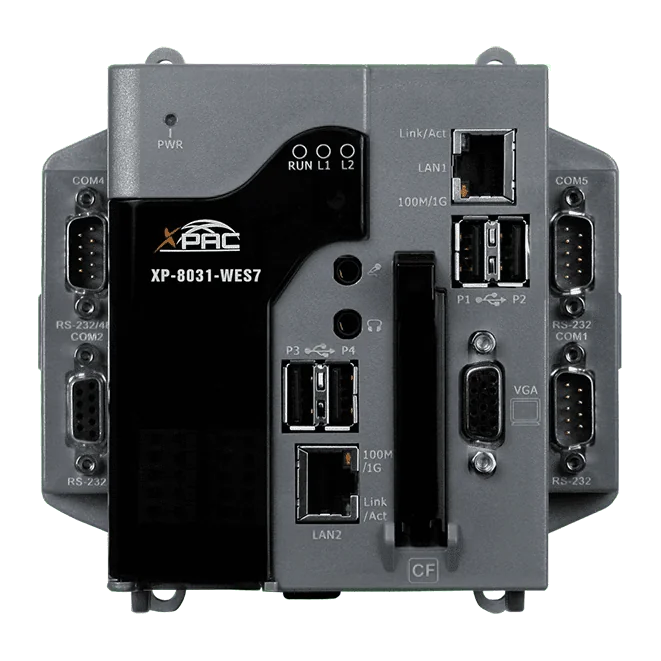

Den XP-8031-WES7 är en Windows-baserad PAC som samlar datorfunktion, I/O och operatörsgränssnitt i en enda enhet. Den passar projekt där HMI, datainsamling och styrning ska ligga i en och samma styrenhet i stället för fördelas över flera separata enheter.Kärnan är en 1 GHz dubbelkärnig x86-CPU med 2 GB DDR3 SDRAM och 32 GB flashminne, som kör Windows Embedded Standard 7 SP1 (32-bit). Eftersom operativsystemet använder Win32-API:et från Windows 7 kan skrivbordsapplikationer byggda på det gränssnittet portas med relativt små ändringar. Enheten har dubbla Gigabit Ethernet-portar, VGA-utgång, fyra USB 2.0-portar och en kombination av RS-232- och RS-485-seriella portar.För bredare I/O-täckning finns fjärrstyrd expansion via Ethernet I/O-moduler och RS-485 I/O-moduler från ICP DAS. Enheten har också en redundant strömingång med relä för signalering av strömavbrottslarm och är godkänd för DIN-skenmontage eller väggmontage med ett driftområde på -25 ~ +75 °C.AnvändningsområdenIntegrerad HMI, datainsamling och styrning i en enda PACSkrivbordsliknande Windows-applikationer på industrihårdvaraFjärrstyrd I/O-expansion med Ethernet- och RS-485 I/O-moduler

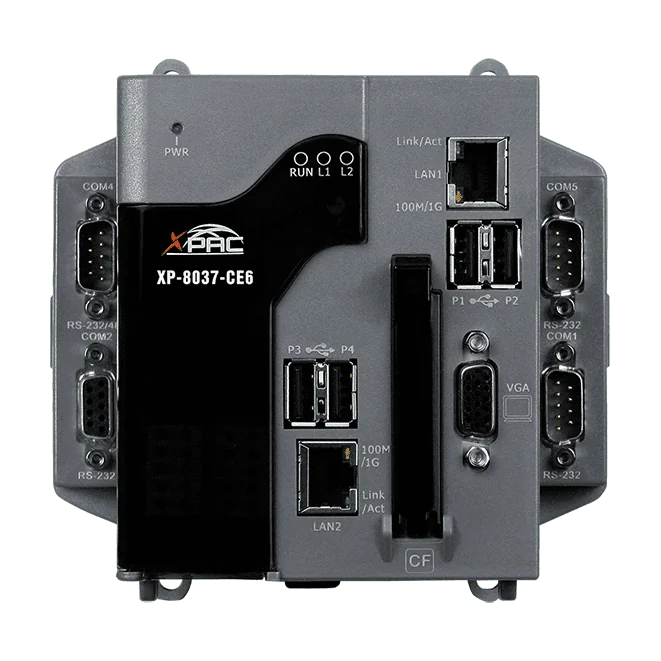

XP-8037-CE6 är en programmerbar automationsstyrenhet utan I/O-platser som kombinerar en IEC 61131-3 mjuk PLC med en fullständig plattform för Windows CE 6.0. Dess x86-processor med två kärnor på 1,0 GHz och 2 GB DDR3 SDRAM gör det möjligt för ingenjörer att köra Embedded ISaGRAF Ver.3-styrlogik tillsammans med annan PC-baserad styrprogramvara i en enhet.Eftersom den saknar I/O-platser passar XP-8037-CE6 projekt som bygger på Ethernet-, seriell- och USB-anslutning, eller som behöver lokal bildutgång via sin VGA-port. Dess stöd för Modbus RTU/TCP i master- och slavläge, dubbel watchdog-timer och hårdvarubaserad realtidsfunktion gör den till ett praktiskt val för övervakning och styrning där deterministiskt beteende krävs.ISaGRAF-arbetsbänken erbjuder standardiserade PLC-språk (LD, FBD, SFC, ST, IL) och flödesschemaprogrammering, med felsökning, övervakning och offlinesimulering online. Med tillvalet eLogger HMI kan operatörsgränssnittet och styrlogiken köras i samma PAC.AnvändningsområdenKörning av HMI och styrlogik i samma PAC med eLogger HMIRörelsestyrning med modulerna I-8094F, I-8094 eller I-8092FIndustriell styrning med IEC 61131-3-programmering i ISaGRAF

Fristående Win-GRAF-styrenhet för logikdriven automation. XP-8038-CE6 är 0-kortplatsmodellen i Win-GRAF XPAC-8000-CE6-serien. Den kombinerar en x86-processor med 1,0 GHz dual-core, Windows CE 6.0 och den inbäddade Win-GRAF SoftLogic-miljön, som programmeras enligt IEC 61131-3. Eftersom den saknar kortplatser för I/O-expansion passar den för tillämpningar där styrlogik, kommunikation och HMI-funktioner behövs utan lokala parallella eller seriella I/O-moduler.Styrenheten stöder hård realtidsdrift och deterministisk styrning och har en VGA-utgång för lokal display. Kommunikationsalternativen omfattar Modbus RTU och Modbus TCP i både master- och slavroll, OPC UA-serverfunktionalitet samt DCON och användardefinierade protokoll via sina seriella portar. Redundanta strömingångar och stöd för ett redundant dual-PAC-system finns för installationer med högre tillgänglighetskrav.Fyra USB 2.0-portar, två 10/100/1000 Base-TX Ethernet-portar och flera RS-232- och RS-485-portar gör att enheten kan anslutas till kringutrustning och nätverk. Den är specificerad för en driftstemperatur på -25 ~ +75 °C och kan monteras på DIN-skena eller på vägg.AnvändningsområdenLogikstyrningsapplikationer utvecklade i Win-GRAFHMI- och datahanteringsapplikationer som utbyter data med Win-GRAF-programSystem som kräver redundant strömförsörjning eller en redundant dual-PAC-konfiguration

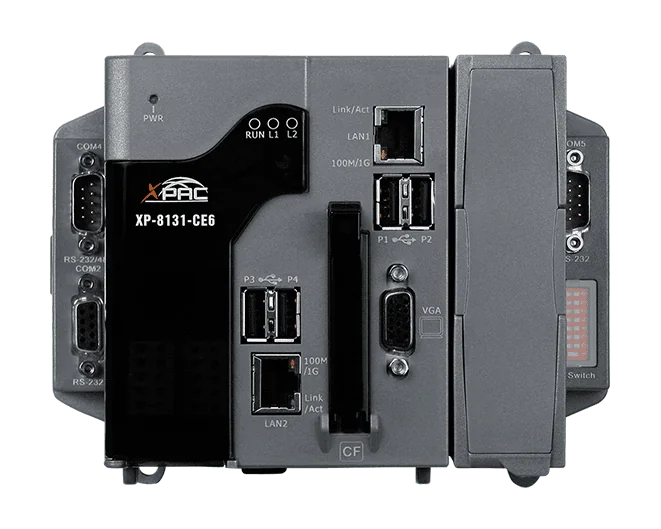

Den XP-8131-CE6 är en programmerbar automationsstyrenhet byggd kring en x86-CPU med två kärnor på 1 GHz som kör Windows CE 6.0. Dess enda I/O-expansionsplats tar emot I-8K-moduler för parallell I/O och I-87K-moduler för seriell I/O med hög profil, så att du kan öka antalet ingångar och utgångar utan att byta styrenhetsplattform.Windows CE 6.0 ger styrenheten hård realtidsfunktion, en liten kärna, snabb uppstart och deterministisk styrning. Enheten kan dessutom köra PC-baserad styrprogramvara som Visual Basic .NET och Visual C#, vilket passar projekt där en traditionell PLC-struktur behöver kombineras med Windows-applikationsutveckling.Minne och anslutningar omfattar 2 GB DDR3 SDRAM, 32 GB flashlagring, två 10/100/1000BASE-T Ethernet-portar, seriella COM-portar, fyra USB 2.0-värdportar och en VGA-utgång. Ett 64-bitars hårdvaruserienummer finns för mjukvarukopieringsskydd, och den redundanta matningsingången samt den dubbla watchdog-timern ger stöd för robusta installationer.TillämpningarPC-baserad industriell styrning med Windows CE-applikationerSystem som kombinerar PLC-liknande I/O med Windows-mjukvaruutveckling i .NET
