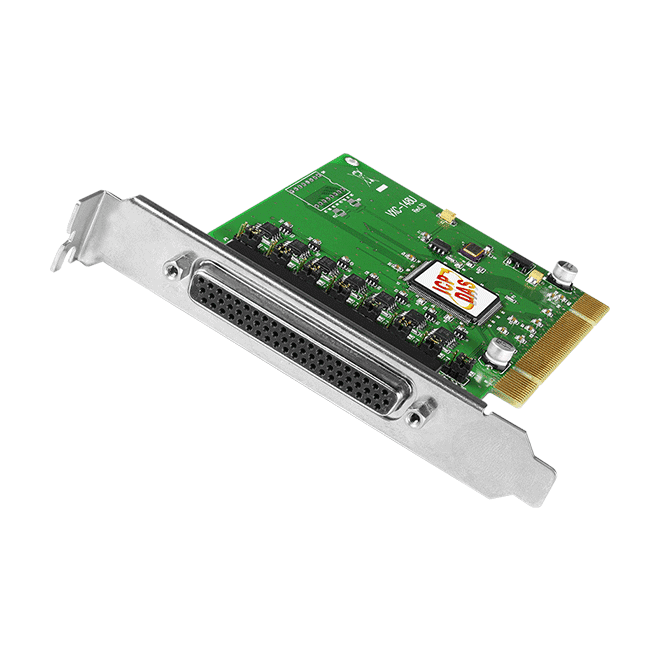

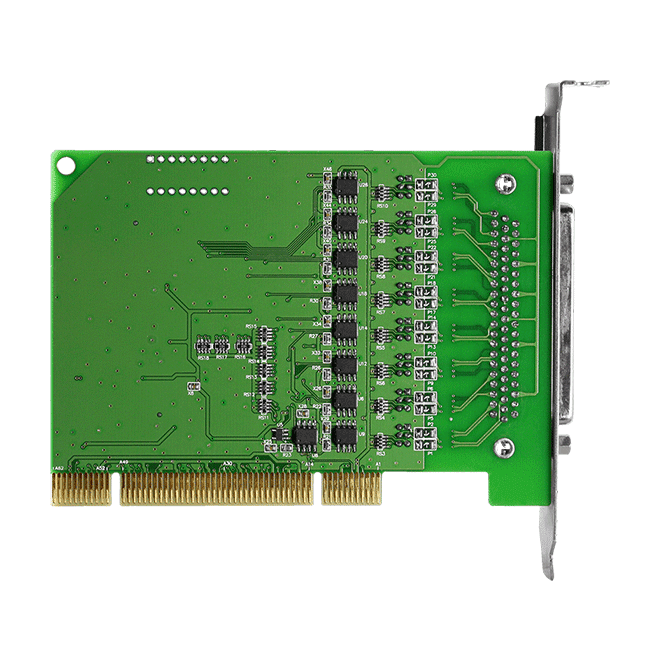

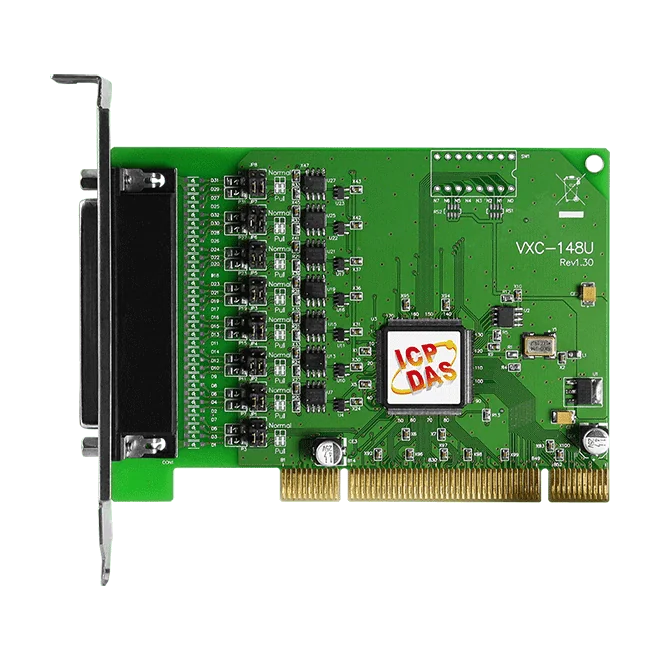

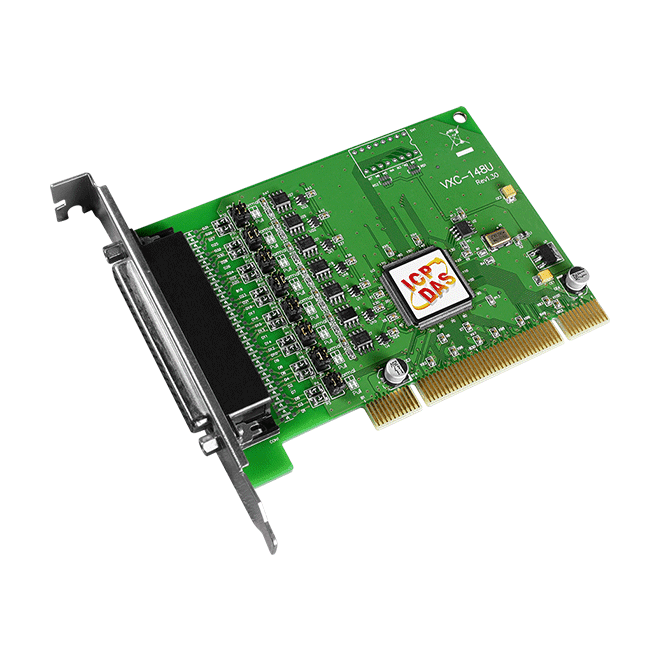

VXC-148U Universell PCI-seriekort, 8-port RS-422/485
PCI-kort för seriell kommunikation med åtta RS-422/485-portar, var och en med en hårdvaru-FIFO på 256 byte och stöd för upp till 115200 bps fullduplexkommunikation.
- Åtta seriella RS-422/485-portar på ett universellt PCI-kort
- Hårdvaru-FIFO på 256 byte för varje port
- Baudrater från 50 till 115200 bps med stöd för fullduplex
- Automatisk tilldelning av COM-portnummer eller val via programvara
- Stöder 3,3 V/5 V PCI-buss
- Kort kortdesign
2 085,82 kr per st.
| 1-9 st. | 2 085,82 kr | |
|---|---|---|
| 10-30 st. | 1 987,02 kr | −5 % |
| 31+ st. | 1 877,24 kr | −10 % |
Produktinformation "VXC-148U Universell PCI-seriekort, 8-port RS-422/485"
VXC-148U CR lägger till åtta seriella RS-422/485-portar i en dator via ett enda universellt PCI-kort. Varje port har en egen hårdvaru-FIFO på 256 byte, som buffrar inkommande och utgående data när värddatorn är upptagen, och hastigheter från 50 till 115200 bps med fullduplexdrift.
Kortet passar ingenjörer som behöver ansluta flera seriella enheter, till exempel streckkodsläsare, seriella skrivare, intelligenta sensorer och mätinstrument, till en och samma värddator. COM-portnumren kan tilldelas automatiskt av drivrutinen eller väljas via programvara, vilket förenklar integrationen i befintliga applikationer. Den korta kortdesignen och stödet för 3,3 V/5 V PCI-buss gör att det kan passa i fler värdsystem.
Varje enhet levereras med en CA-PC62M D-Sub-kontakt. DB-62-honkontakten bär portsignalerna, och stiftkonfigurationerna för RS-422 och RS-485 finns dokumenterade i specifikationen. Alternativen för databitar, paritet och stoppbitar täcker de vanliga seriella ramformaten.
Användningsområden
- Industriella maskiner
- Byggnadsautomation
- Restaurangutrustning
- Laboratorieutrustning och forskning
- Industriell kommunikation
| Driftstemperatur: | 0 ~ +60 °C |
|---|---|
| Gränssnitt: | PCI, RS-422/485 |
| Portar: | 8 |
| Produkttyp: | PCI seriellt kommunikationskort |
Specifikationer
| Hårdvara | |
|---|---|
| Kontakt | Hon-DB-62 |
| COM-portar | |
| Portar | 8 x RS-422/485 (RS-422: TxD+, TxD-, RxD+, RxD-, GND / RS-485: Data+, Data-, GND) |
| Baudhastighet | 50 - 115200 bps |
| Paritet | Ingen, jämn, udda, mark, space |
| Databit | 5, 6, 7, 8 |
| Stoppbit | 1, 1.5, 2 |
| FIFO-storlek | Internt 256 byte |
| Ström | |
| Förbrukning | 120 mA @ 5 V |
| Mekanisk | |
| Mått (mm) | 85.4 x 119.9 x 22 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60°C |
| Lagringstemperatur | -20 ~ +70°C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
![CA-9-6210 DB62 Male to 8 x DB9 Male Cable [RS-232], 1M](https://icpdas-tech.se/media/5b/d3/8d/1793281479/CA-9-6210-CA-9-6210_la01.webp?ts=1793281479 "CA-9-6210 DB62 Hane till 8 x DB9 Hane-kabel [RS-232], 1 m")
DB62 hane till 8 x DB9 hane-kabel [RS-232], 1 m.
DB9-kontakt hona med plasthölje (lödtyp).
DN-09-2F CR är ett DIN-skenmonterat brytkort som för ut signalerna från två 9-poliga D-sub-kontakter med hankontakt till skruvplintar, så att fältkablage kan anslutas utan specialkablar. Varje DB9-stift är direkt kopplat till sin motsvarande skruvplint.Beställningskoden inkluderar två kablar CA-0910F, vardera en 1 m DB9 honkontakt till DB9 honkontakt-kabel kopplad för RS-232 (Pin1-Pin9), vilket gör det möjligt att ansluta kortet direkt till en kompatibel DB9-port. Kortet mäter 103 mm x 86 mm och monteras på DIN-skena med 5,08 mm plintdelning.Märkt för en driftstemperatur på 0 ~ 60°C och en lagringstemperatur på -20 ~ 70°C, vid 5% ~ 90% RH utan kondensation. Certifierat CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenBrytning av D-sub I/O till skruvplintar på DIN-skena
Liknande produkter
VXC-148U/D2 CR är ett universellt PCI-kort för seriell kommunikation som lägger till åtta RS-422/485-portar i en dator. Varje port har en egen hårdvaru-FIFO på 256 byte och stödjer fullduplexkommunikation med upp till 115200 bps, vilket passar ingenjörer som behöver flera seriella länkar från en enda PCI-plats.Kortet stödjer både 3,3 V och 5 V signalering på PCI-bussen och kan tilldela COM-portnummer automatiskt eller låta dem väljas via programvara. Den korta kortkonstruktionen passar kompakta datorbyggen. Typiska kringutrustningar är streckkodsläsare, seriella skrivare, intelligenta sensorer och mätutrustning.Viktiga specifikationerKontakt: DB-62 hona, levereras med D-Sub-kontakten CA-PC62M i standardutförandetÖverföringshastighet: 50 - 115200 bpsDatabitar: 5, 6, 7, 8; stoppbitar: 1, 1,5, 2Paritet: ingen, jämn, udda, mark, spaceEffektförbrukning: 120 mA @ 5 VPrislistans beskrivning för denna beställningskod hänvisar till kabeln CA-9-6210 i stället för kontakten CA-PC62M, så kontrollera de medföljande tillbehören mot dina kabelkrav innan du beställer.AnvändningsområdenIndustrimaskinerByggnadsautomationRestaurangutrustningLaboratorieutrustning och forskningIndustriell kommunikation

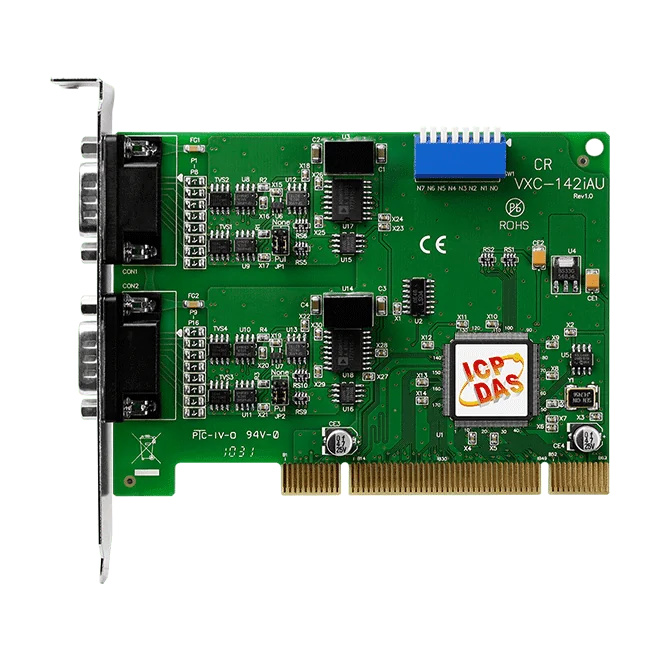

Kortet VXC-142iAU CR lägger till två RS-422/RS-485-seriella portar i en dator via en universell PCI-plats. Varje port kan ställas in på RS-485 för halvduplex eller RS-422 för fullduplex, med hastigheter upp till 115200 bps.i-versionen isolerar datalinjerna med fotokopplare på kortet, vilket håller de seriella kanalerna elektriskt åtskilda från värddatorn. Detta bidrar till att minska jordslingor och problem med gleichtaktspänning, och 2500 VDC-isolering samt ±4 kV ESD-skydd ger extra robusthet där elektriskt brus och spänningstoppar är ett problem.COM-portnumren kan låsas med en 8-bitars DIP-omkopplare eller lämnas åt drivrutinen, som tilldelar ett ledigt nummer automatiskt. Under Windows ger drivrutinen upp till 128 KB programvarubuffert per port, med stöd av en 128-byte hårdvaru-FIFO, vilket passar stora filöverföringar.AnvändningsområdenIndustrimaskinerByggnadsautomationRestaurangutrustningLaboratorieutrustning och forskningIndustriell kommunikation
Den VXC-112AU CR är ett kort universellt PCI-kort i kort format som lägger till två seriella RS-232-portar i en värddator. Det passar ingenjörer som behöver dedikerade seriella anslutningar för streckkodsläsare, seriella skrivare, intelligenta sensorer och mätinstrument som kommunicerar via RS-232.Varje port har en 128 byte stor hårdvaru-FIFO och stöder full duplex-kommunikation med upp till 115200 bps. Kortet fungerar med både 3,3 V och 5 V signalering på PCI-bussen. COM-portnummer kan ställas in manuellt med den inbyggda 8-bitars DIP-omkopplaren COM-Selector, eller så kan drivrutinen tilldela ett ledigt nummer automatiskt. Under Windows ger drivrutinen upp till 128 KB programvarubuffert per COM-port, vilket underlättar överföring av stora filer.Datalinjerna på varje port är standard RS-232 utan galvanisk isolering i denna variant. För isolerade och ESD-skyddade datalinjer bör i-versionerna av VXC-112-serien, till exempel VXC-112iAU, övervägas. Kortet är specificerat för drift vid 0 ~ +60 °C och är CE-, UKCA-, FCC-, RoHS- och WEEE-certifierat.AnvändningsområdenIndustriell maskinutrustningByggnadsautomationRestaurangutrustningLaboratorieutrustning och forskningIndustriell kommunikation

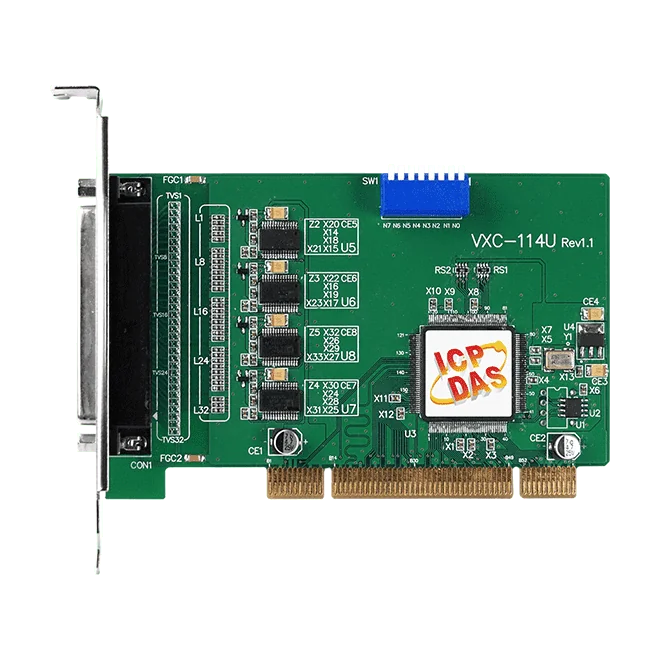

VXC-114U CR är ett universellt PCI-kort för seriell kommunikation som lägger till fyra RS-232-portar i en värddator. Det passar ingenjörer som behöver ansluta flera seriella enheter, till exempel streckkodsläsare, seriella skrivare, intelligenta sensorer och mätinstrument, till en och samma dator.Varje port har en 128-byte hårdvaru-FIFO och stöder överföringshastigheter från 50 till 115200 bps med full duplex. Under Windows ger drivrutinen en programvaruбuffert på upp till 128 KB per COM-port, vilket hjälper vid överföring av stora filer. COM-portnumret kan ställas in manuellt med den inbyggda 8-bitars DIP-omkopplarens COM-väljare, eller lämnas åt drivrutinen att tilldela automatiskt.Detta är kortets icke-i-version, så isolering och ESD-skydd ingår inte i den här modellen utan finns endast i i-versionerna. Kortet stöder signalering på 3,3 V och 5 V PCI-buss och har en kort kortdesign. En CA-4002-kontakt medföljer.AnvändningsområdenIndustrimaskinerByggnadsautomationRestaurangutrustningLaboratorieutrustning och forskningIndustriell kommunikation
