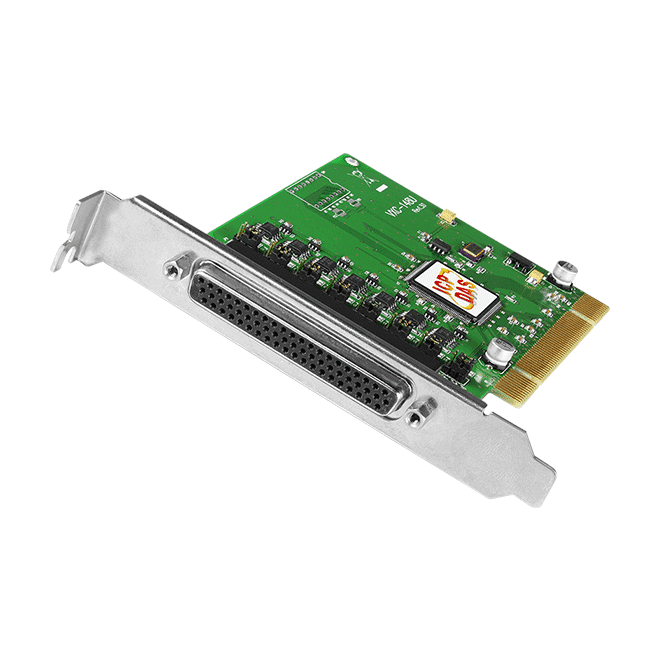

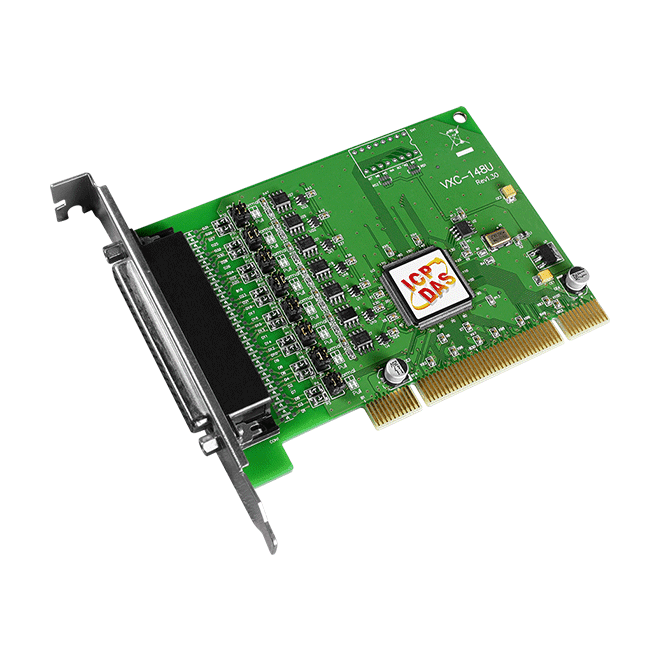

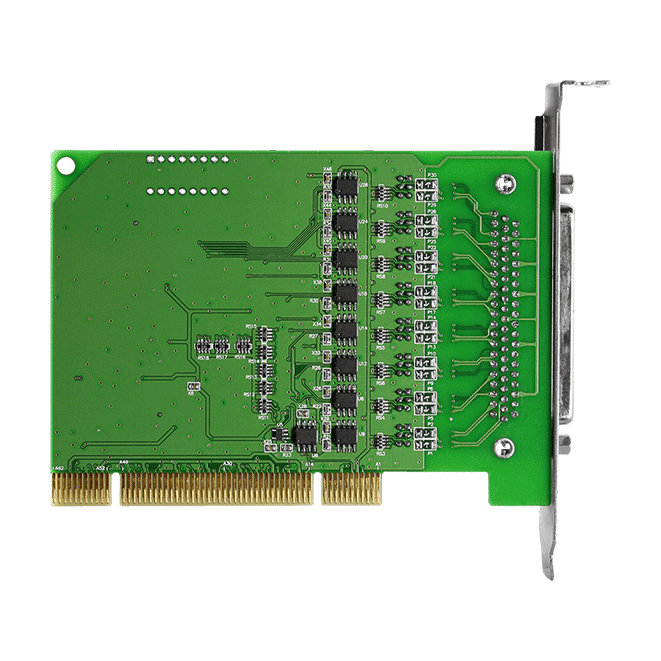

VXC-148U/D2 Universalt PCI-seriellkort, 8 x RS-422/485-portar
PCI-kort för seriell kommunikation med åtta RS-422/485-portar, var och en med en hårdvaru-FIFO på 256 byte och överföringshastigheter upp till 115200 bps, för anslutning av seriella enheter till en dator.
- Åtta RS-422/485-seriella portar på ett universellt PCI-kort
- 256 byte hårdvaru-FIFO för varje port
- Stödjer fullduplexkommunikation med upp till 115200 bps
- Stödjer 3,3 V och 5 V PCI-buss
- Automatisk tilldelning av COM-portnummer eller programvarustyrt portval
- Kort kortkonstruktion
2 996,99 kr per st.
| 1-9 st. | 2 996,99 kr | |
|---|---|---|
| 10-30 st. | 2 843,30 kr | −5 % |
| 31+ st. | 2 689,61 kr | −10 % |
Produktinformation "VXC-148U/D2 Universalt PCI-seriellkort, 8 x RS-422/485-portar"
VXC-148U/D2 CR är ett universellt PCI-kort för seriell kommunikation som lägger till åtta RS-422/485-portar i en dator. Varje port har en egen hårdvaru-FIFO på 256 byte och stödjer fullduplexkommunikation med upp till 115200 bps, vilket passar ingenjörer som behöver flera seriella länkar från en enda PCI-plats.
Kortet stödjer både 3,3 V och 5 V signalering på PCI-bussen och kan tilldela COM-portnummer automatiskt eller låta dem väljas via programvara. Den korta kortkonstruktionen passar kompakta datorbyggen. Typiska kringutrustningar är streckkodsläsare, seriella skrivare, intelligenta sensorer och mätutrustning.
Viktiga specifikationer
- Kontakt: DB-62 hona, levereras med D-Sub-kontakten CA-PC62M i standardutförandet
- Överföringshastighet: 50 - 115200 bps
- Databitar: 5, 6, 7, 8; stoppbitar: 1, 1,5, 2
- Paritet: ingen, jämn, udda, mark, space
- Effektförbrukning: 120 mA @ 5 V
Prislistans beskrivning för denna beställningskod hänvisar till kabeln CA-9-6210 i stället för kontakten CA-PC62M, så kontrollera de medföljande tillbehören mot dina kabelkrav innan du beställer.
Användningsområden
- Industrimaskiner
- Byggnadsautomation
- Restaurangutrustning
- Laboratorieutrustning och forskning
- Industriell kommunikation
| Driftstemperatur: | 0 ~ +60 °C |
|---|---|
| Gränssnitt: | PCI |
| Portar: | 8 |
| Produkttyp: | PCI seriellt kommunikationskort |
| Protokoll: | RS-422/485 |
Specifikationer
| Hårdvara | |
|---|---|
| Kontakt | Hon-DB-62 |
| COM-portar | |
| Portar | 8 x RS-422/485 (RS-422: TxD+, TxD-, RxD+, RxD-, GND / RS-485: Data+, Data-, GND) |
| Baudhastighet | 50 - 115200 bps |
| Paritet | Ingen, jämn, udda, mark, space |
| Databit | 5, 6, 7, 8 |
| Stoppbit | 1, 1.5, 2 |
| FIFO-storlek | Internt 256 byte |
| Ström | |
| Förbrukning | 120 mA @ 5 V |
| Mekanisk | |
| Mått (mm) | 85.4 x 119.9 x 22 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60°C |
| Lagringstemperatur | -20 ~ +70°C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
