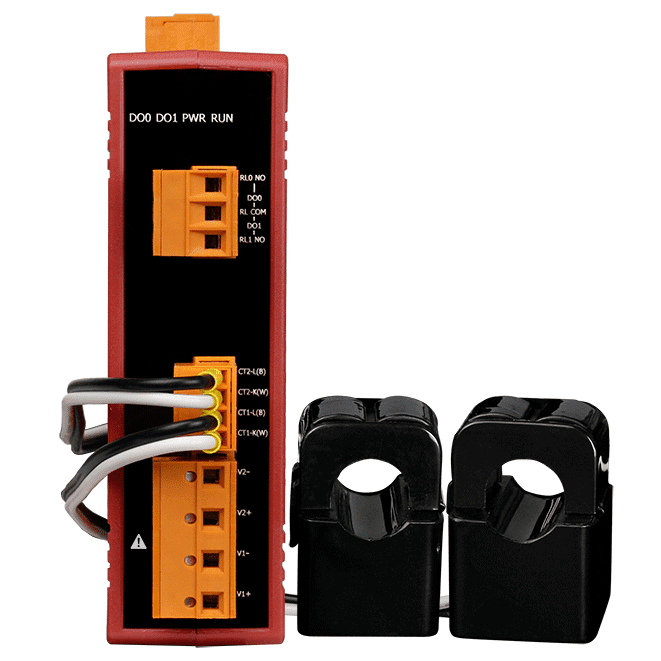

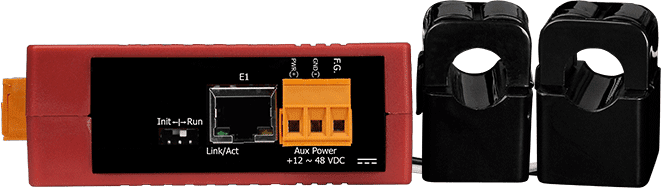

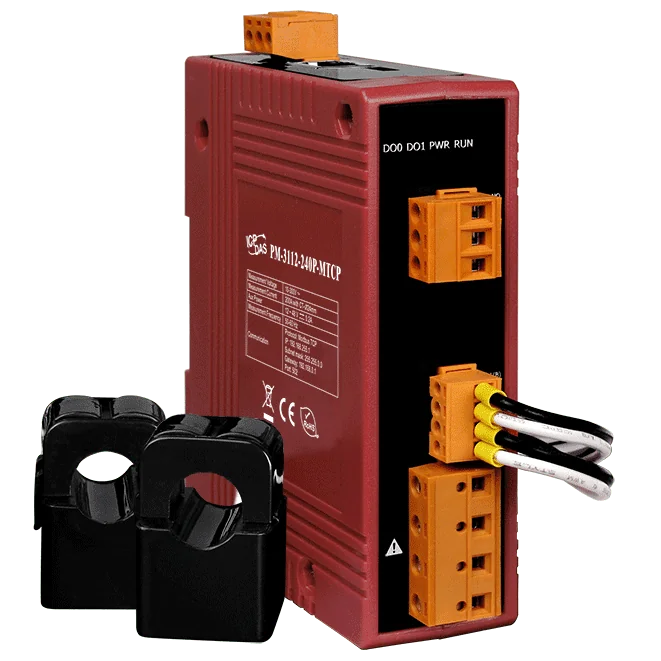

PM-3112-240P-MTCP Enfas elmätare, 2 kretsar, Modbus TCP, 200 A strömtrafo
Enfas Modbus TCP-elmätare med två oberoende kretsar, äkta RMS-mätning och två Form A-effektreläutgångar, levereras med två 200 A klämtrafo (24 mm, 4 m kabel).
- Äkta RMS-mätning av spänning, ström, aktiv, reaktiv och skenbar effekt, energi och effektfaktor
- Enfas energianalys med två kretsar för 1P2W med oberoende referensspänningar per krets
- Två klämtrafo på 200 A (24 mm innerdiameter, 4 m kabel) för snabb installation utan att koppla från ledare
- Strömområde 0,15 A till 200 A och spänningsingång 10 till 300 VAC
- Noggrannhet för aktiv effekt bättre än 0,5 % vid PF=1
- Två Form A-effektreläutgångar på 5 A vid 250 VAC eller 30 VDC för larmmeddelanden
4 564,79 kr per st.
| 1-9 st. | 4 564,79 kr | |
|---|---|---|
| 10-30 st. | 4 344,80 kr | −5 % |
| 31+ st. | 4 113,81 kr | −10 % |
Produktinformation "PM-3112-240P-MTCP Enfas elmätare, 2 kretsar, Modbus TCP, 200 A strömtrafo"
PM-3112-240P-MTCP CR är en kompakt enfas energimätare för övervakning av elanvändning i realtid på två oberoende kretsar. Den mäter äkta RMS-spänning och -ström, aktiv, reaktiv och skenbar effekt samt energi, effektfaktor och frekvens, och gör dessa värden tillgängliga över Modbus TCP via en 10/100 Base-TX Ethernet-port.
Denna variant är utrustad med två 200 A klämtrafo med 24 mm innerdiameter och 4 m anslutningskabel, vilket täcker strömområdet 0,15 A till 200 A. Det breda ingångsspänningsområdet 10 till 300 VAC lämpar sig för mätning både på lågspänningens primärsida och på mellanspänningens eller högspänningens sekundärsida, och suffixet -P i beställningskoden identifierar versionen med 4 m kabel.
Två effektreläutgångar (Form A, 5 A vid 250 VAC eller 30 VDC) kan användas för att driva sirener eller lampor för larmsignalering. Mätaren monteras på DIN-skena och matas från +12 till 48 VDC.
Användningsområden
- Övervakning av generatorer
- Fördelningssystem för kopplingsanläggningar
- Energihantering
| Driftstemperatur: | -20 ~ +70 °C |
|---|---|
| Gränssnitt: | Ethernet |
| Hölje: | Plast |
| Montering: | DIN-skena |
| Portar: | 1 |
| Produkttyp: | Effektmätare |
| Protokoll: | Modbus TCP |
| Reläutgångar: | 2 |
| Strömingång: | +12 ~ 48 VDC |
Specifikationer
| AC-effektmätning | |
|---|---|
| Kabeldragning | 1P2W-1CT |
| Loopar | 1-fas: 2 |
| Ingångsspänning | 10 ~ 300 V |
| Ingångsström | PM-3112-100-MTCP: CTØ10 mm (0,05 A ~ 60 A) PM-3112-100P-MTCP: CTØ10 mm (0,05 A ~ 60 A) PM-3112-160-MTCP: CTØ16 mm (0,1 A ~ 100 A) PM-3112-160P-MTCP: CTØ16 mm (0,1 A ~ 100 A) PM-3112-240-MTCP: CTØ24 mm (0,15 A ~ 200 A) PM-3112-240P-MTCP: CTØ24 mm (0,15 A ~ 200 A) |
| Ingångsfrekvens | 50/60 Hz |
| W-noggrannhet | Bättre än 0,5 % (PF=1) |
| Mätning av effektparametrar | Sann RMS-spänning (Vrms), sann RMS-ström (Irms), aktiv effekt (kW), aktiv energi (kWh), skenbar effekt (kVA), skenbar energi (kVAh), reaktiv effekt (kVAR), reaktiv energi (kVARh), effektfaktor (PF), frekvens |
| Datauppdateringshastighet | 1 sekund |
| Reläutgång | |
| Kanaler | 2 |
| Typ | Effektrelä |
| Kontaktbelastning | Form A: 5 A @ 250 VAC 5 A @ 30 VDC |
| Ethernet | |
| Portar | 1x RJ45, 10/100 Base-TX |
| Protokoll | Modbus TCP |
| Ström | |
| Ingångsområde | +12 ~ 48 VDC |
| Förbrukning | 2W |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 33 x 127 x 100 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -20 ~ +70 °C |
| Lagringstemperatur | -25 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter

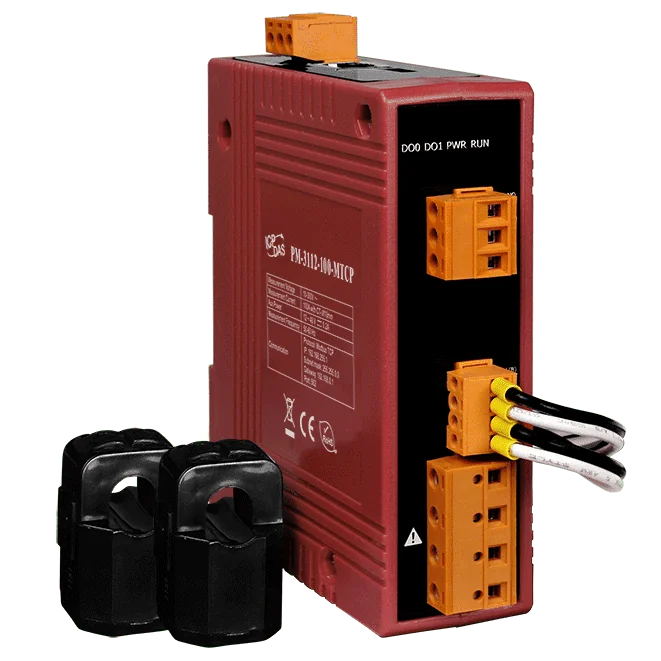

Den PM-3112-100-MTCP CR är en enfas elmätare för realtidsövervakning av elektriska system. Den mäter verkligt effektivvärde för spänning och ström, samt aktiv, reaktiv och skenbar effekt, energiackumulerat värde, effektfaktor och frekvens, och rapporterar data via Modbus TCP varje sekund.Denna variant levereras med två 60 A klämtrafo, vardera med 10 mm öppning och 1,8 m anslutningskabel, så att den kan monteras på befintliga ledare utan att lasten behöver kopplas bort. Den täcker 0,05 A till 60 A på strömsidan och 10 till 300 VAC på spänningssidan, och hanterar två oberoende kretsar i 1P2W-konfigurationer.Två reläutgångar av typ Form A, märkta 5 A vid 250 VAC eller 30 VDC, kan driva sirener, indikeringslampor eller andra larmenheter när mätvärdena överskrider dina gränsvärden. Enheten monteras på DIN-skena och matas från +12 till 48 VDC.AnvändningsområdenGeneratorövervakningKopplingsanläggningar för elfördelningEnergihantering
