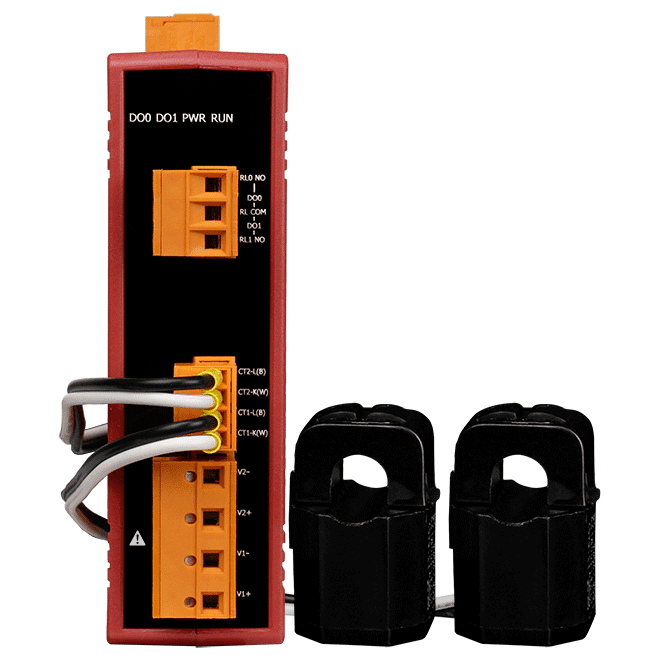

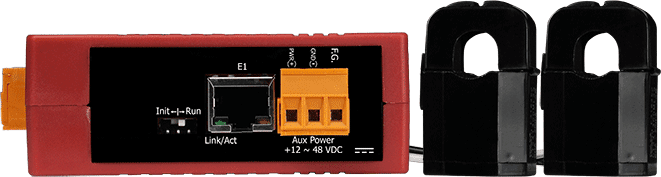

PM-3112-160-MTCP Modbus TCP-elmätare, 2-slingor enfas, 100 A CT
Enfas Modbus TCP-elmätare levererad med två 100 A klämtransformatorer (16 mm innerdiameter) för tvåslingig energiövervakning med sant effektivvärde och reläutgångar för larm.
- Tvåslingig enfasenergianalys för 1P2W-system med två oberoende referensspänningar för slingorna
- Mätningar av sann effektivvärdesspänning, ström, effekt och energi, inklusive kW, kWh, kVA, kVAh, kVAR och kVARh
- Två klämtransformatorer, märkta 100 A, 16 mm innerdiameter, 1,8 m anslutningskablar, levereras med enheten
- Ingångsspänningsområde 10 till 300 V; noggrannhet för aktiv effekt (W) bättre än 0,5 % vid PF=1
- Två reläutgångar för effekt av typ Form A, märkta 5 A vid 250 VAC eller 30 VDC, för larmsignalering
- Modbus TCP över 10/100 Base-TX Ethernet via RJ45-port
2 598,16 kr per st.
| 1-9 st. | 2 598,16 kr | |
|---|---|---|
| 10-30 st. | 2 520,77 kr | −3 % |
| 31+ st. | 2 465,49 kr | −5 % |
Produktinformation "PM-3112-160-MTCP Modbus TCP-elmätare, 2-slingor enfas, 100 A CT"
The PM-3112-160-MTCP CR är en kompakt enfaselmätare som rapporterar elförbrukning i realtid via Modbus TCP. Den mäter sann effektivvärdesspänning och -ström, aktiv, skenbar och reaktiv effekt samt energi, effektfaktor och frekvens, med en datauppdateringshastighet på 1 sekund. Två oberoende slingor med egna referensspänningar gör att två enfaskretsar kan analyseras från en enhet.
Denna variant levereras med två 100 A klämtransformatorer med 16 mm innerdiameter och 1,8 m anslutningskablar. Klämtransformatorerna förenklar installation på befintliga ledare, och ingångsströmområdet är 0,1 A till 100 A per CT. Ingångsspänningsområdet är 10 till 300 V, och noggrannheten för aktiv effekt är bättre än 0,5 % vid effektfaktor 1, vilket passar både övervakning på lågspänningssidan och på sekundärsidan vid mellanspänning eller högspänning.
Två reläutgångar för effekt av typ Form A, märkta 5 A vid 250 VAC eller 30 VDC, kan driva sirener, lampor eller andra larmenheter när gränsvärden nås. Mätaren monteras på DIN-skena och matas med +12 till 48 VDC.
Användningsområden
- Övervakning av generatorer
- Fördelningssystem för kopplingsanläggningar
- Energiledning
| Portar: | 1x RJ45 |
|---|---|
| Product type: | Power meter |
| Protokoll: | Modbus TCP |
| Interface: | Ethernet |
| Relay outputs: | 2 |
| Power input: | +12 ~ 48 VDC |
| Operating temperature: | -20 ~ +70 °C |
| Mounting: | DIN-rail |
| Housing: | Plast |
Specifikationer
| AC-effektmätning | |
|---|---|
| Kabeldragning | 1P2W-1CT |
| Loopar | 1-fas: 2 |
| Ingångsspänning | 10 ~ 300 V |
| Ingångsström | PM-3112-100-MTCP: CTØ10 mm (0,05 A ~ 60 A) PM-3112-100P-MTCP: CTØ10 mm (0,05 A ~ 60 A) PM-3112-160-MTCP: CTØ16 mm (0,1 A ~ 100 A) PM-3112-160P-MTCP: CTØ16 mm (0,1 A ~ 100 A) PM-3112-240-MTCP: CTØ24 mm (0,15 A ~ 200 A) PM-3112-240P-MTCP: CTØ24 mm (0,15 A ~ 200 A) |
| Ingångsfrekvens | 50/60 Hz |
| W-noggrannhet | Bättre än 0,5 % (PF=1) |
| Mätning av effektparametrar | Sann RMS-spänning (Vrms), sann RMS-ström (Irms), aktiv effekt (kW), aktiv energi (kWh), skenbar effekt (kVA), skenbar energi (kVAh), reaktiv effekt (kVAR), reaktiv energi (kVARh), effektfaktor (PF), frekvens |
| Datauppdateringshastighet | 1 sekund |
| Reläutgång | |
| Kanaler | 2 |
| Typ | Effektrelä |
| Kontaktbelastning | Form A: 5 A @ 250 VAC 5 A @ 30 VDC |
| Ethernet | |
| Portar | 1x RJ45, 10/100 Base-TX |
| Protokoll | Modbus TCP |
| Ström | |
| Ingångsområde | +12 ~ 48 VDC |
| Förbrukning | 2W |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 33 x 127 x 100 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -20 ~ +70 °C |
| Lagringstemperatur | -25 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
