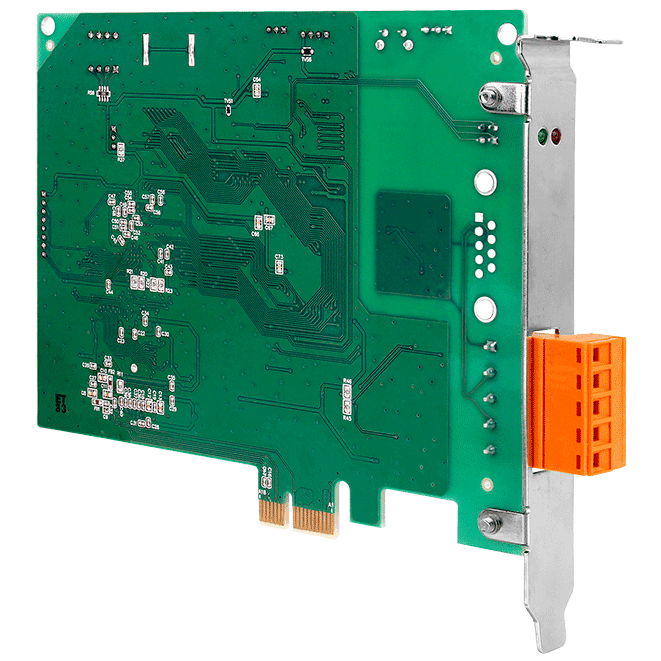

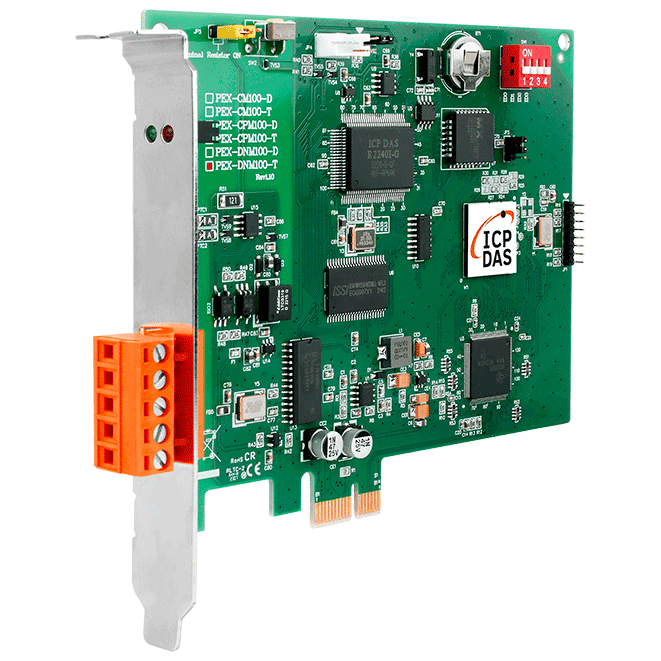

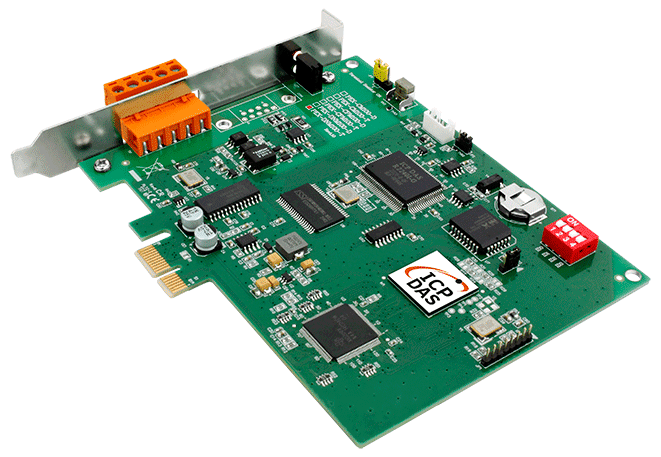

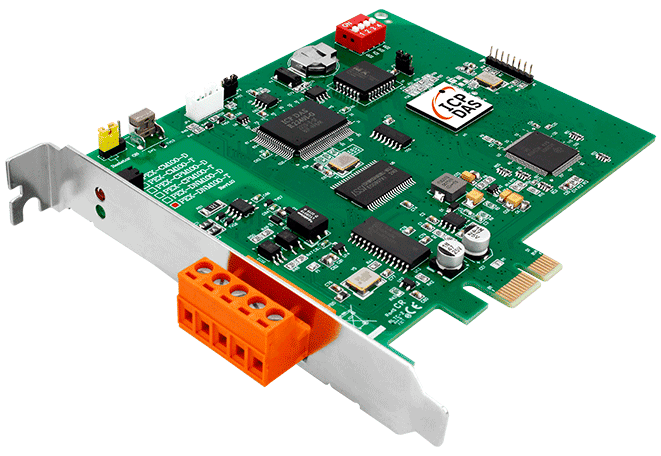

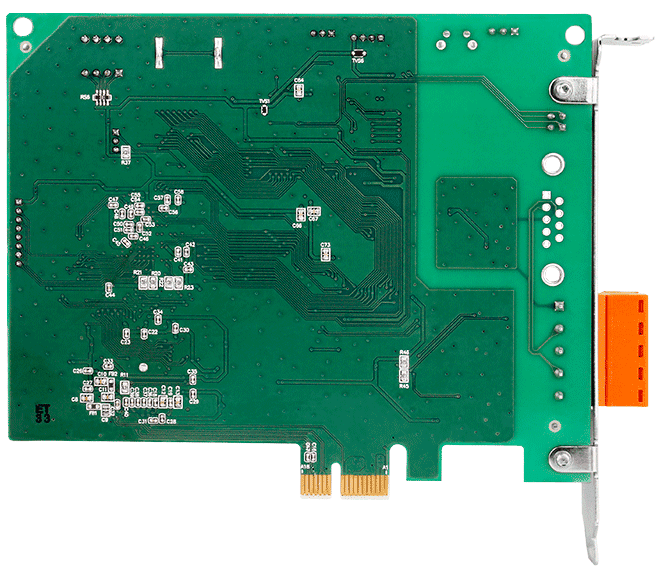

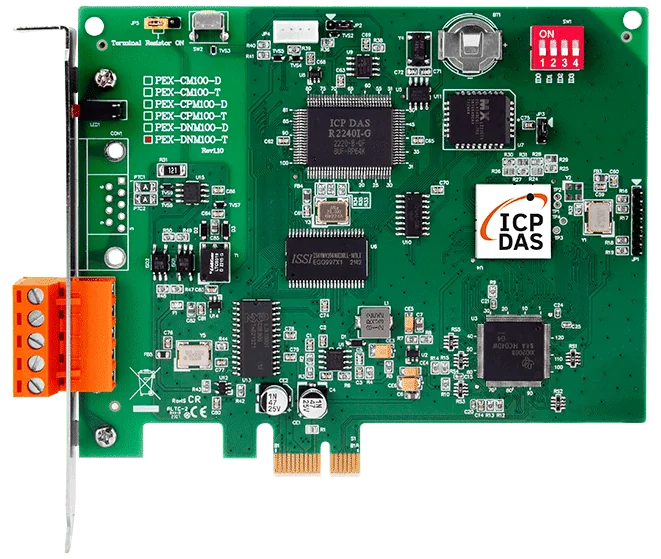

PEX-DNM100-T DeviceNet-masterkort, PCI Express, 1 port
Intelligent DeviceNet-masterkort med 1 port för PCI Express i Windows-PC:ar, med stöd för 125, 250 och 500 kbps och upp till 63 slavnoder.
- DeviceNet-master på ett kort med en port för PCI Express i Windows-PC:ar
- Stöder Volume I & II, Release 2.0 med Group 2 Server- och UCMM-funktioner
- Programmerbar master-MAC-ID och överföringshastighet på 125, 250 och 500 kbps
- Upp till 63 slavnoder och 512 byte maximal I/O-längd per slav
- Automatisk sökning, online-tillägg och -borttagning av enheter samt automatisk återanslutning efter brutet förbindelse
- Isolation på 3000 VDC (DC-till-DC) och 2500 Vrms (optokopplare)
6 125,72 kr per st.
| 1-9 st. | 6 125,72 kr | |
|---|---|---|
| 10-30 st. | 5 818,34 kr | −5 % |
| 31+ st. | 5 510,96 kr | −10 % |
Produktinformation "PEX-DNM100-T DeviceNet-masterkort, PCI Express, 1 port"
PEX-DNM100-T lägger till en DeviceNet-master i en Windows-PC via en PCI Express-plats. Kortet har en oberoende CAN-bussport och hanterar kommunikationen med slavenheter med hjälp av Group 2 Server- och UCMM-funktioner, vilket gör det väl lämpat för PC-baserad DeviceNet-styrning och datainsamling.
Kortet bygger på en NXP SJA1000 CAN-styrenhet med inbyggd mikroprocessor och sköter bussarbitrering, felupptäckning med automatisk korrigering samt återsändning. Master-MAC-ID och överföringshastighet är programmerbara, och I/O kan köras i Poll-, Bit-Strobe- eller Change of State / Cyclic-läge.
Drivrutinsstöd finns för Windows XP, 7, 8 och 10 i både 32-bitars- och 64-bitarsversioner, med SDK:er för VB 6.0, VC++ 6.0, BCB 6.0 och Visual Studio .NET. Kortet har en brygga för 120 Ω termineringsmotstånd och en DIP-omkopplare för kortnummer.
Användningsområden
- Industriell automation
- Byggnadsautomation
- Fordonssystem
- Marina system
- Inbyggda styrnätverk
| Driftstemperatur: | 0 ~ +60 ℃ |
|---|---|
| Gränssnitt: | PCI Express |
| Portar: | 1 |
| Produkttyp: | PCI Express DeviceNet-masterkort |
| Protokoll: | DeviceNet |
| Isolation: | 3000 VDC (DC-till-DC), 2500 Vrms (fotokopplare) |
Specifikationer
| Programvara | |
|---|---|
| Drivrutin | Windows XP/7/8/10 (32-bit/64-bit OS) |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Visual Studio .NET |
| LED-indikatorer | |
| Status | Grön LED, röd LED |
| PC-buss | |
| Typ | PCI Express-buss |
| Kortnummer | Via DIP-omkopplare |
| DeviceNet | |
| Styrenhet | NXP SJA1000T Inbyggd mikroprocessor |
| Portar | 1 |
| Baudhastighet | 125 k, 250 k, 500 k |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Jumper för 120 Ω terminalmotstånd |
| Protokoll | DeviceNet Volym I ver 2.0, Volym II ver 2.0 |
| CAN-specifikation | ISO-11898-2, CAN 2.0A och CAN 2.0B |
| Ström | |
| Förbrukning | 300 mA @ 5 V |
| Mekanisk | |
| Mått (mm) | 133 x 22 x 98 (W x L x H) |
| Miljö | |
| Driftstemperatur | 0 ~ +60 ℃ |
| Lagringstemperatur | -20 ~ +70 ℃ |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
![CA-0910-C DB9 Female to 3-wire CAN Port Cable [Pin2, Pin3 and Pin7], 1M](https://icpdas-tech.se/media/d8/ee/9d/1793280036/CA-0910-C-CA-0910-C_la01.webp?ts=1793280036 "CA-0910-C DB9-hona till 3-tråd CAN-portkabel [Pin2, Pin3 och Pin7], 1 m")
DB9-hona till 3-tråd CAN-portkabel [Pin2, Pin3 och Pin7], 1 m.
CD-002 är en delbar ferritkärna för undertryckning av elektromagnetisk störning och radiofrekventa störningar på runda kablar. Det gångjärnsförsedda plasthöljet sluter sig runt kabeln och håller ferriten stadigt på plats, så att den kan monteras utan att kabeln behöver terminerad om.Kärnan är avsedd för lågfrekventa störningar från motorstyrenheter, växelriktare och motorer. Den kan efterinstalleras i befintlig utrustning eller monteras i efterhand på data- och strömkablar till elektroniska enheter, vilket passar miljöer där EMI eller RFI påverkar signalintegriteten.Varje förpackning innehåller 10 kärnor i vitt utförande med en driftstemperatur på -40 °C till 75 °C. Maximal kabeldiameter är Ø13 mm.AnvändningsområdenUndertryckning av lågfrekventa störningar från motorstyrenheterMinskning av störningar från växelriktare och motorerMinskning av EMI och RFI på datakablar till elektronisk utrustningMinskning av EMI och RFI på strömkablar till elektronisk utrustningEfterinstallation i befintliga installationer
CNT-CAN CR är ett CAN-bussanslutningsdon för att snabbt koppla en CAN-bussnod till bussledningen. Dess snabbanslutningsteknik gör att bussledarna inte behöver avisoleras, vilket förenklar installationen.Kontakten har ett plasthölje med en integrerad avslutningsresistor som kan väljas med en inbyggd omkopplare. Den har två kabelingångar och en 9-polig D-Sub-honkontakt med 90° kabelutgång, och finns även med programmeringsgränssnitt.Den passar ingenjörer som behöver lägga till en CAN-enhet på en befintlig CAN-bussledning med minimalt kabelarbete och ett tydligt val av bussterminering.AnvändningsområdenAnslutning av en CAN-bussnod till en CAN-bussledningTillägg av CAN-enheter till ett befintligt CAN-bussnätverk
5-polig M12 A-kodad monteringskontakt (hona).
Liknande produkter
Den I-7565-DNM-G CR är en USB-ansluten DeviceNet-masteromvandlare. Den gör det möjligt för en värd-PC att köra en DeviceNet-master i nätverket utan en dedikerad PAC eller fältbusskort, vilket gör den till ett kostnadseffektivt alternativ för att lägga till DeviceNet-styrning i befintliga system. Den stöder funktionerna Group 2 Only Server och UCMM för kommunikation med slavenheter.Omvandlaren har en oberoende CAN-baserad DeviceNet-port, byggd kring en NXP SJA1000T-styrenhet som körs med 16 MHz. Den programmerbara master-MAC-ID:t och den valbara överföringshastigheten 125, 250 eller 500 kbps passar en rad olika nätverkslayouter. En brygga ger en 120 Ω ändmotstånd, och porten är isolerad, märkt för 3000 VDC för DC-till-DC och 2500 Vrms för optokopplingen.Drivrutiner levereras för Win XP, Win7, Win8 och Win10 i 32-bitars och 64-bitars utgåvor, tillsammans med en Linux-drivrutin. SDK:n täcker x64 DLL, .NET DLL, VB6, VC6 och BCB6-miljöer. Enheten monteras på DIN-skena och arbetar i temperaturintervallet -25 ~ +75 °C.AnvändningsområdenKommunikation med PowerFlex400-frekvensomriktareSMC-ventiltillämpningarIFC-125-ventiltillämpningarMKS FRCA-ventiltillämpningarSICK-avståndssensortillämpningarDiagnossystem för hjulburna traktorer
Med PISO-DNM100U-T (beställningskod PISO-DNM100U-T CR) blir en Windows-baserad PC en DeviceNet-master i nätverket. Kortet använder en egen oberoende CAN-bussport, med en fördefinierad master-slav-anslutningsuppsättning, och stöder Group 2 Only Server- och UCMM-funktioner för kommunikation med slavenheter.Kortet bygger på en NXP SJA1000T CAN-styrenhet och en 82C250-transceiver, som sköter bussarbitrering samt felupptäckt med automatisk korrigering och omsändning. Dess universella PCI-gränssnitt fungerar med både 5 V- och 3,3 V-PCI-platser, och kortnumret ställs in med DIP-omkopplare.Lämpat för nätverk inom industriell automation, byggnadsautomation, fordon, marin och inbyggda styrsystemDrivrutinsstöd för Windows XP, 7, 8 och 10 (32-bitars och 64-bitars), med SDK-stöd för VB 6.0, VC++ 6.0, BCB 6.0 och Visual Studio .NETTillämpningarTillverkning och inspektion av LCD-panelerKommunikation med PowerFlex400-frekvensomriktareVentilstyrning med SMC-, IFC-125- och MKS FRCA-ventilerIntegration av SICK-avståndssensorerNätverk inom industriell automation, byggnadsautomation, fordon, marin och inbyggda styrsystem
GW-7433D-G överbryggar CANopen-nätverk och Ethernet-baserade styrsystem. Mot fältsidan fungerar den som CANopen-master och använder PDO- och SDO-tjänster för att kommunicera med slavenheter. Mot anläggningssidan framträder den som en Modbus TCP-server och en Modbus RTU-slav, så en befintlig CANopen-installation kan övervakas och styras från valfri Modbus TCP-klient eller Modbus RTU-master.Slavenheter förkonfigureras med tillverkarens verktygsprogram. Vid uppstart hämtar gatewayen nödvändig information från slavarna. Den stöder upp till 20 CANopen-slavenheter, och upp till fem Modbus TCP-klienter kan samtidigt komma åt enheten.Lyssningsläget gör det möjligt för tekniker att övervaka CANopen-slavdata utan att delta i nätverkstrafiken. Slavar kan läggas till eller tas bort online, och CANopen-status, slav- och gatewaykommunikationstillstånd samt frånkopplingar kan efterfrågas via Modbus-kommandon.AnvändningsområdenStyrsystemByggnadsautomationFabriksautomationDistribuerad datainsamlingÖvervakning och styrning av vindkraftverk, med integration av stora växelriktare och PLC:er

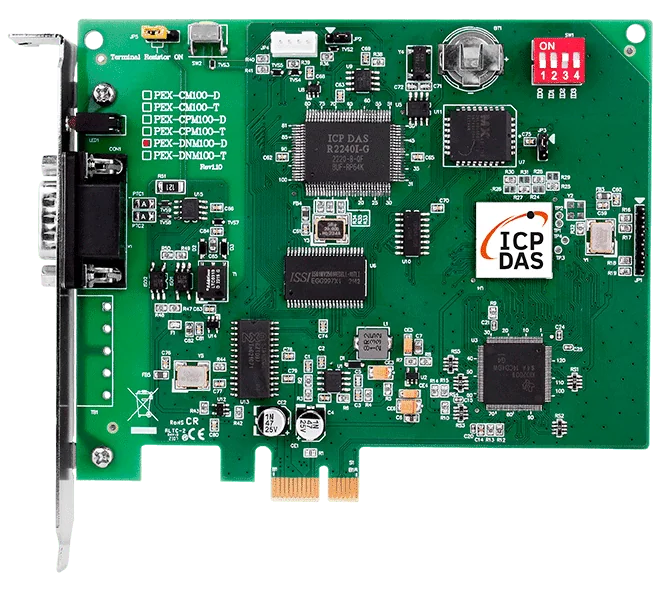

Kortet PEX-DNM100-D lägger till en DeviceNet-master till en Windows-dator via en PCI Express-plats. Det fungerar som master på ett DeviceNet-nätverk och kommunicerar med slavenheter via den fördefinierade master-slav-anslutningsuppsättningen, med Group 2-server- och UCMM-funktioner. Den oberoende CAN-bussporten gör det till ett kostnadseffektivt alternativ för DeviceNet-tillämpningar som behöver ett dedikerat master-gränssnitt.Kortet använder en NXP SJA1000 CAN-kontroller, som hanterar bussarbitrering samt felupptäckt med automatisk korrigering och omsändning. Master-MAC-ID och överföringshastighet är programmerbara, och kortet stöder automatisk sökning, on-line-tillägg och -borttagning av enheter samt automatisk återanslutning efter ett avbrott i förbindelsen.Levereras med drivrutiner för Windows XP, 7, 8 och 10 (32-bitars och 64-bitars) samt en SDK för VB 6.0, VC++ 6.0, BCB 6.0 och Visual Studio .NET. Det passar för industriell automation, byggnadsautomation, fordons-, marin- och inbyggda styrnätverk.TillämpningarIndustriell automationByggnadsautomationFordonssystemMarina systemInbyggda styrnätverk
