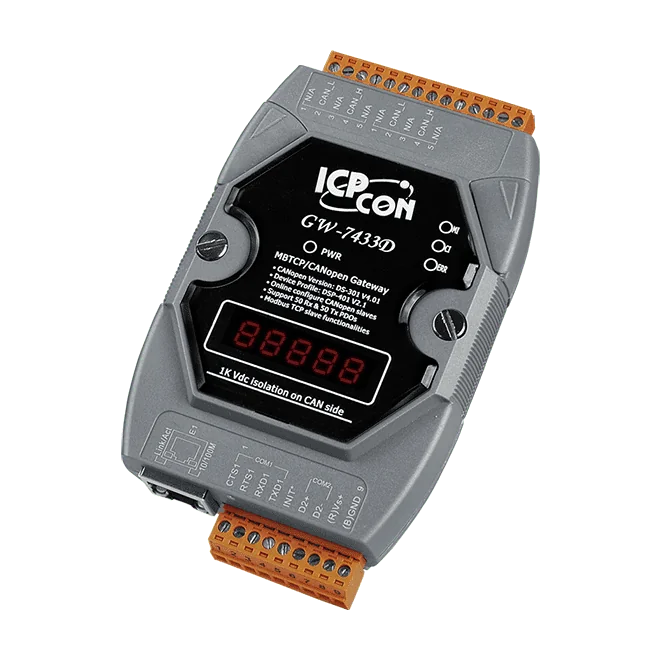

GW-7433D-G Modbus TCP/RTU till CANopen Master-gateway
Gateway som fungerar som CANopen-master och presenterar nätverket som en Modbus TCP-server och Modbus RTU-slav, så att Modbus-klienter kan läsa och styra CANopen-slavdata.
- Fungerar som CANopen-master enligt CiA DS-301 v4.02, med stöd för upp till 20 slavenheter
- Modbus TCP-server på 1 x RJ-45 10/100 Base-TX-port, åtkomlig för upp till 5 klienter samtidigt
- Modbus RTU-slav på RS-232/485 COM-port, ej isolerad, 1200 ~ 115200 bps
- Lyssningsläge övervakar CANopen-slavdata utan att störa nätverket
- Online-tillägg och -borttagning av CANopen-slavar, med detektering av CANopen-frånkoppling
- CAN-status, slav- och gatewaykommunikationstillstånd samt återställning av slav tillgängliga via Modbus-kommandon
3 805,83 kr per st.
| 1-9 st. | 3 805,83 kr | |
|---|---|---|
| 10-30 st. | 3 695,83 kr | −3 % |
| 31+ st. | 3 618,84 kr | −5 % |
Produktinformation "GW-7433D-G Modbus TCP/RTU till CANopen Master-gateway"
GW-7433D-G överbryggar CANopen-nätverk och Ethernet-baserade styrsystem. Mot fältsidan fungerar den som CANopen-master och använder PDO- och SDO-tjänster för att kommunicera med slavenheter. Mot anläggningssidan framträder den som en Modbus TCP-server och en Modbus RTU-slav, så en befintlig CANopen-installation kan övervakas och styras från valfri Modbus TCP-klient eller Modbus RTU-master.
Slavenheter förkonfigureras med tillverkarens verktygsprogram. Vid uppstart hämtar gatewayen nödvändig information från slavarna. Den stöder upp till 20 CANopen-slavenheter, och upp till fem Modbus TCP-klienter kan samtidigt komma åt enheten.
Lyssningsläget gör det möjligt för tekniker att övervaka CANopen-slavdata utan att delta i nätverkstrafiken. Slavar kan läggas till eller tas bort online, och CANopen-status, slav- och gatewaykommunikationstillstånd samt frånkopplingar kan efterfrågas via Modbus-kommandon.
Användningsområden
- Styrsystem
- Byggnadsautomation
- Fabriksautomation
- Distribuerad datainsamling
- Övervakning och styrning av vindkraftverk, med integration av stora växelriktare och PLC:er
| Portar: | 1 x RJ-45, 1 x RS-232/485, 1 x CANopen |
|---|---|
| Product type: | Gateway |
| Protokoll: | CANopen, Modbus RTU, Modbus TCP |
| Interface: | CANopen, Ethernet, RS-232/485 |
| Isolation: | 1000 VDC (DC-to-DC), 2500 Vrms (photo-couple) CANopen |
| Operating temperature: | -25 ~ +75 °C |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Hårdvaru-watchdog |
| LED-indikatorer | |
| Status | CI-LED, MI-LED, ERR-LED |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100 Base-TX |
| Protokoll | Modbus TCP-server |
| COM-portar | |
| Portar | 1 x RS-232/485, icke isolerad |
| Baudhastighet | 1200 ~ 115200 bps |
| Protokoll | Modbus RTU-slav |
| Paritet | Ingen, jämn, udda |
| Databit | 7, 8 |
| Stoppbit | 1, 2 |
| CANopen | |
| Styrenhet | NXP SJA1000T med 16 MHz klocka |
| Portar | 1 |
| Baudhastighet | 10 k ~ 1 M |
| Isolation | 1000 VDC för DC-till-DC, 2500 Vrms för optokopplare |
| Termineringsmotstånd | Inbyggt 120 Ω |
| Protokoll | CiA 301 v4.02 |
| NMT | Master |
| Ström | |
| Förbrukning | 2.5 W |
| Mekanisk | |
| Mått (mm) | 72 x 33 x 122 (W x H x D) |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
