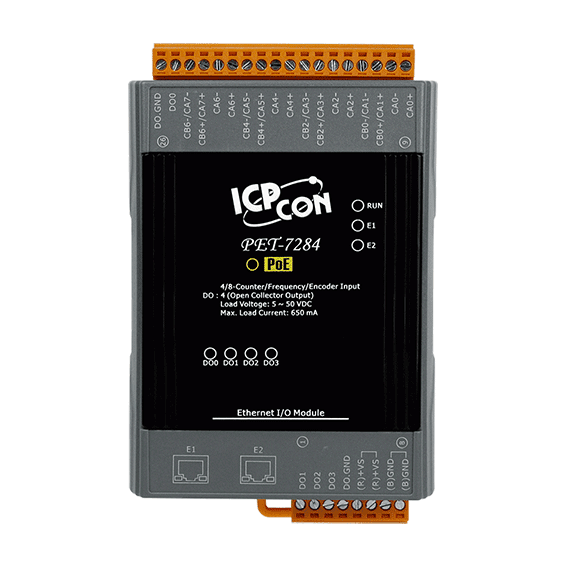

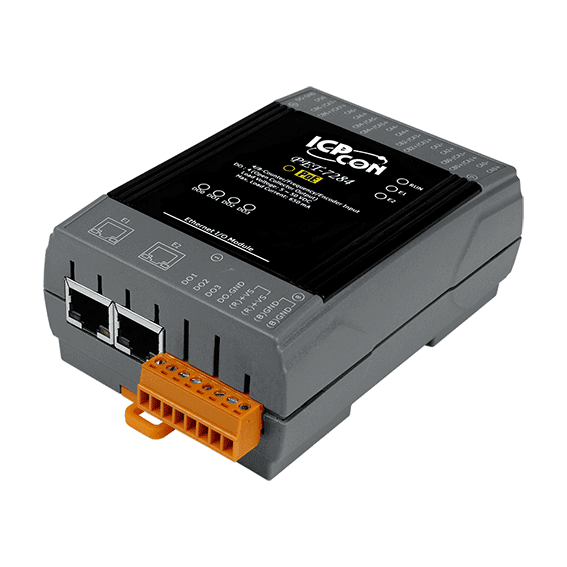

PET-7284 PoE Ethernet I/O-modul, 4/8-kanals räknar-/frekvens-/encoderingång
PoE Ethernet I/O-modul med 4/8-kanals räknar-, frekvens- och encoderingångar, 4 isolerade open-collector-utgångar och en 2-portars switch för kedjekoppling via Modbus TCP eller UDP.
- Individuellt konfigurerbara lägen på alla 8 räknarkanaler: upp-räknare, frekvens, upp/ned, direkt/puls och A/B-fas
- 32-bitars räkning med ett programmerbart lågpassfilter från 1 ~ 32767 μs för att filtrera bort brus
- FRAM-baserad bevarande av räknarvärden, som kan aktiveras eller inaktiveras
- 2-portars 10/100 Base-TX-switch med LAN-bypass för kedjetopologi, matad via PoE (IEEE 802.3af, klass 1)
- Stöd för Modbus TCP och Modbus UDP med inbyggd webbserver och webb-HMI
- 4-kanals isolerad open-collector digital utgång, sink-typ, 650 mA per kanal
3 937,82 kr per st.
| 1-9 st. | 3 937,82 kr | |
|---|---|---|
| 10-30 st. | 3 739,83 kr | −5 % |
| 31+ st. | 3 541,84 kr | −10 % |
Produktinformation "PET-7284 PoE Ethernet I/O-modul, 4/8-kanals räknar-/frekvens-/encoderingång"
PET-7284 CR är en PoE-driven Ethernet I/O-modul för tillämpningar som kräver snabb pulsräkning, frekvensmätning eller encoderavläsning tillsammans med kopplad digital utgång. Vardera av de 8 räknarkanalerna kan konfigureras individuellt, så att en och samma modul kan kombinera upp/ned-räkning, frekvensingång, direkt-/pulsräkning och A/B-fasens kvadraträkning, med 32-bitars räknarupplösning.
Räknarvärden kan bevaras över strömavbrott med hjälp av FRAM-minne, som kan aktiveras eller inaktiveras beroende på tillämpning. Ett programmerbart lågpassfilter (1 ~ 32767 μs) hjälper till att dämpa brus på räkningsingångarna. Modulen stöder Modbus TCP och Modbus UDP och har en inbyggd webbserver och webb-HMI för konfiguration och övervakning.
Den integrerade 2-portars 10/100 Base-TX-switchen med LAN-bypass gör att modulen kan kopplas i kedja längs en Ethernetlinje. Dubbla watchdogs, programmerbara startvärden och säkra värden för de digitala utgångarna samt 2500 VDC I/O-isolering stödjer tillförlitlig drift i distribuerade styrsystem. Modulen är RoHS-kompatibel och monteras på DIN-skena.
Tillämpningar
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Digitala utgångar: | 4 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | Ethernet |
| Montering: | DIN-skena |
| Portar: | 2 |
| Produkttyp: | Ethernet I/O-modul |
| Protokoll: | Modbus TCP, Modbus UDP |
| Strömingång: | +12 ~ +48 VDC, PoE |
| PoE: | Ja |
| Isolation: | 2500 VDC |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | I/O: 2500 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±2 kV för nätledning |
| LED-indikatorer | |
| Status | Drift, Ethernet, I/O, PoE |
| Digital utgång | |
| Kanaler | 4 |
| Typ | Isolerad öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +5 ~ +50 VDC |
| Lastström | 650 mA/kanal |
| Överspänningsskydd | +60 VDC |
| Överbelastningsskydd | 1.4 A |
| Kortslutningsskydd | Ja |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Räknar-/frekvens-/encoderingång | |
| Kanaler | 4-kanals upp/ned-räknare (CW/CCW) 4-kanals riktning/puls-räknare (dubbelriktad) 4-kanals A/B-fas (kvadraträkning) 8-kanals uppräknare 8-kanals frekvens |
| Typ | Räknare, frekvens eller encoder |
| Bitar | 32-bitars |
| Spänningsnivå för TILL | +3,5 ~ +30 VDC |
| Spänningsnivå för FRÅN | +1 VDC (max.) |
| Frekvensnoggrannhet | 1 Hz ~ 200 kHz: ±0,025 % av insignalens frekvens |
| Konfiguration per enskild kanal | Ja |
| Max. hastighet | +3,5 ~ +10 VDC: 200 kHz +10 ~ +30 VDC: 150 kHz |
| Lågpassfilter | 1 ~ 32767 μs |
| Bevarande av räknarvärde | Ja |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100 Base-TX, switchportar |
| PoE | Ja |
| LAN-bypass | Ja |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 4,4 W (max.) |
| Strömförsörjs från PoE | IEEE 802.3af, Klass1 |
| Strömförsörjs från plintblock | +12 ~ +48 VDC |
| Mekanisk | |
| Mått (mm) | 76 x 120 x 42 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
