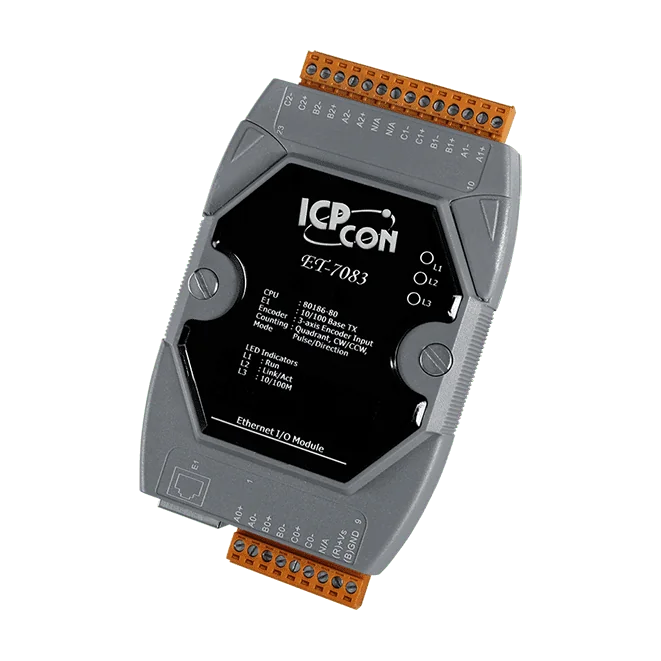

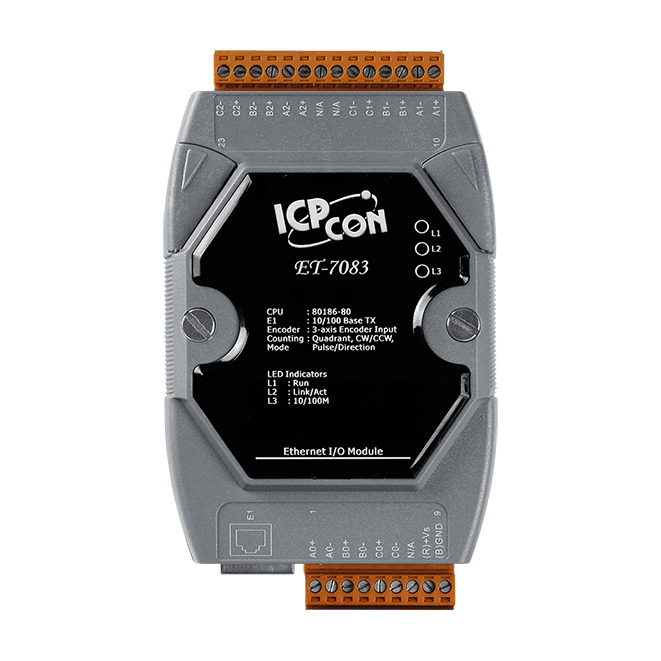

ET-7083 Ethernet I/O-modul, 3-kanals 32-bitars encoder-/räknaringång
Trеaxlig Ethernet encoder-/räknarmodul med 32-bitars ingångar, upp till 4 MHz räkning, FRAM-räknarbevarande och stöd för Modbus TCP/UDP för DIN-skenmontage.
- Tre oberoende konfigurerbara axlar för kvadraträkning, CW/CCW eller puls/riktning
- 32-bitars encoder-/räknaringångar med maxfrekvenser på 1 MHz (kvadratur) och 4 MHz (CW/CCW, puls/riktning)
- Bevarande av räknarvärden efter strömavbrott
- Stöd för protokollen Modbus TCP och Modbus UDP via en 10/100 Base-TX RJ-45-port
- Inbyggd webbserver med webb-HMI
- Dubbel watchdog: modul och kommunikation, programmerbar
2 925,87 kr per st.
| 1-9 st. | 2 925,87 kr | |
|---|---|---|
| 10-30 st. | 2 837,87 kr | −3 % |
| 31+ st. | 2 782,87 kr | −5 % |
Produktinformation "ET-7083 Ethernet I/O-modul, 3-kanals 32-bitars encoder-/räknaringång"
ET-7083 CR är en encoder- och räknarmodul med tre axlar för Ethernet-nätverk. Varje axel kan ställas in individuellt för kvadraträkning, CW/CCW eller puls/riktning, så att en enhet kan betjäna flera rörelse- eller positionsåterkopplingsingångar utan extra räknarhårdvara. Kvadraträkning når upp till 1 MHz, medan lägena CW/CCW och puls/riktning når 4 MHz.
Räknarvärden kan bevaras vid strömavbrott tack vare FRAM-baserad lagring, som kan aktiveras eller inaktiveras efter behov. Modulen stöder Modbus TCP och Modbus UDP och har en inbyggd webbserver med webb-HMI för konfiguration och övervakning, samt åtkomstkontroll med ID, lösenord och IP-filter.
Strömförsörjningen sker via en plintkontakt vid +10 ~ +30 VDC med skydd mot omvänd polaritet. Modulen mäter 72 x 123 x 35 mm, monteras på DIN-skena och arbetar vid -25 ~ +75 °C. Den är märkt med CE, UKCA, FCC, RoHS och WEEE.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | Ethernet I/O Module |
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | 10/100 Base-TX, RJ-45 |
| Isolation: | Ethernet 1500 VDC, I/O 2500 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| Räknar-/frekvens-/encoderingång | |
| Kanaler | 3-axlig |
| Räknarläge | Kvadrant CW/CCW Puls/Riktning |
| Bitar | 32-bitars |
| Spänningsnivå för TILL | 5 V: +3,5 ~ +5 VDC 12 V med 1 kΩ externt motstånd: +5 ~ +12 VDC 24 V med 2 kΩ externt motstånd: +7 ~ +24 VDC |
| Spänningsnivå för FRÅN | +2 VDC (max.) |
| Konfiguration per enskild kanal | Ja |
| Max. hastighet | Kvadratläge: 1 MHz CW/CCW-läge: 4 MHz Puls/Riktningsläge: 4 MHz |
| Bevarande av räknarvärde | Ja |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100 Base-TX |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 2,7 W (max.) |
| Strömförsörjs från plintblock | +10 ~ +30 VDC |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
