PET-7242 PoE I/O-modul, 16-kan. digital utgång av sink-typ med 2-portsswitch

The ET-7042 CR är en Ethernet I/O-modul som kopplar 16 digitala utgångar av sink-typ över en enda 10/100 Base-TX RJ-45-port. Varje utgång är en isolerad öppen kollektor med märkspänning +5 till +30 VDC och upp till 100 mA per kanal vid 25 °C. Utgångarnas startvärden och säkerhetsvärden är programmerbara, så att modulen kan styra kända tillstånd när nätverket eller värddatorn inte är tillgänglig.Kommunikationen sker via Modbus TCP eller Modbus UDP, och den inbyggda webbservern tillhandahåller ett Web HMI för inställning och övervakning utan extra programvara. Åtkomstkontroll sker med ID, lösenord och IP-filtrering. En modulvakthund och en kommunikationsvakthund, båda programmerbara, bidrar till säker drift, och funktionen I/O-parkoppling finns tillgänglig.Isoleringen är märkt till 1500 VDC på Ethernet-sidan och 2500 VDC på I/O-sidan. Det finns ingen isolering mellan kanalerna. Modulen kan driva RM-seriens reläমoduler direkt för att koppla induktiva laster. Den matas med +10 till +30 VDC via en plintkontakt med skydd mot omvänd polaritet, drar högst 2,7 W och monteras på DIN-skena.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

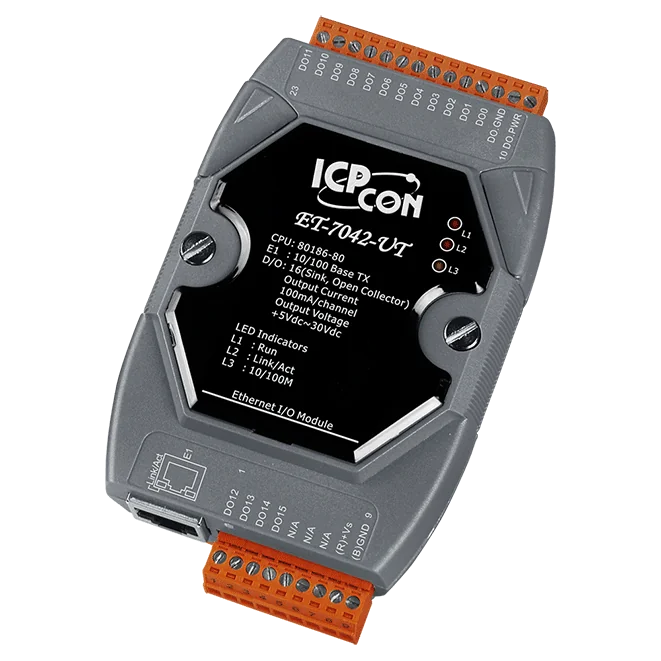

ET-7042-UT CR är en DIN-skensmonterad Ethernet I/O-modul som kopplar 16 isolerade digitala utgångar med öppen kollektor i sink-konfiguration. Varje kanal hanterar en lastspänning på +5 ~ +30 VDC och upp till 100 mA vid 25°C, vilket gör att den kan driva laster direkt eller styra en RM-serie reläapparat när induktiva laster ska kopplas.Modulen riktar sig till ingenjörer som behöver fjärrstyrd, nätverksansluten utgångsstyrning utan lokal PLC. Den stödjer Modbus TCP och Modbus UDP och har en inbyggd webbserver med webb-HMI för konfiguration och övervakning. Åtkomst begränsas med ID, lösenord och IP-filter, och en dubbel watchdog hjälper utgångssteget att återgå till ett definierat läge vid fel.Startvärden och säkra värden för de digitala utgångarna är programmerbara, vilket gör att varje installation kan definiera utgångarnas tillstånd vid uppstart och vid kommunikationsavbrott. Det angivna driftområdet på -40 ~ +75°C passar skåp i krävande miljöer, med 2500 VDC isolation mellan I/O och 1500 VDC isolation för Ethernet.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

ET-7242 CR är en Ethernet I/O-modul som styr 16 digitala utgångar av sink-typ och rapporterar deras status via Modbus TCP eller Modbus UDP. Den inbyggda webbservern och webb-HMI:n gör att man kan konfigurera och övervaka modulen från en vanlig webbläsare, vilket passar ingenjörer som vill driftsätta och kontrollera I/O utan dedikerad programvara.Den inbyggda 2-portars 10/100 Base-TX-switchen med LAN-bypass gör att modulen kan placeras i en daisy-chain-topologi, vilket förenklar kabeldragningen mellan I/O-punkterna. Varje utgång har ett lastspänningsområde på +3,5 ~ +50 VDC och upp till 650 mA per kanal vid 25 °C, och utgångarna kan direkt driva en reläkortsmodul i RM-serien för att koppla induktiva laster. Startvärden och säkerhetsvärden är programmerbara, så utgångarna kan sättas till ett definierat läge vid uppstart eller vid bortfall av kommunikation.I/O är optiskt isolerad till 3750 VDC för skydd mot transienta överspänningar, medan Ethernet är isolerat till 1500 VDC. Kanalerna är inte isolerade från varandra. Modulen monteras på DIN-skena och är specificerad för ett driftområde på -25 ~ +75 °C.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

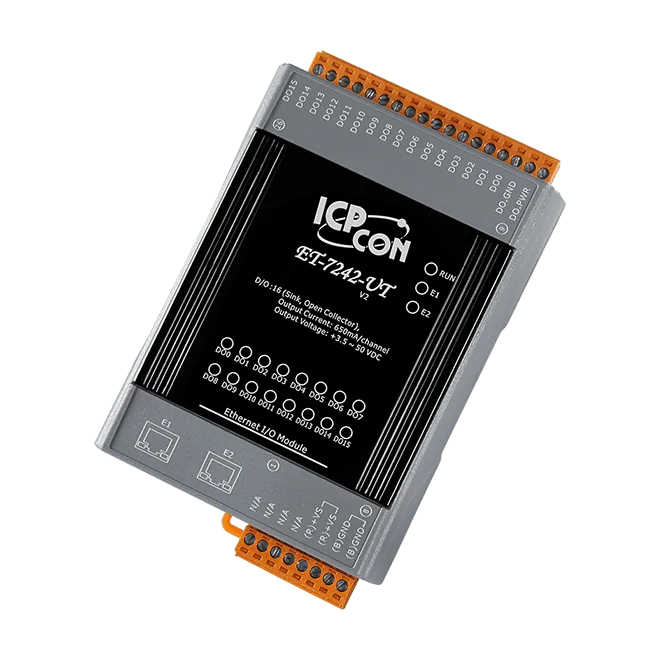

ET-7242-UT är en Ethernet-ansluten I/O-modul med 16 isolerade digitala utgångar av open-collector sink-typ. Varje kanal klarar upp till 650 mA vid 25 °C och kan driva en reläutgångsmodul direkt, vilket är användbart vid styrning av induktiva laster.Den inbyggda webbservern och Web HMI gör att ingenjörer kan konfigurera och övervaka modulen från en webbläsare, medan Modbus TCP och Modbus UDP står för kommunikationen mot överordnade system. Den integrerade 2-portars 10/100 Base-TX-switchen med LAN-bypass stöder daisy-chain-kabling. Två watchdogs, en för modulen och en för kommunikationen, kan programmeras, och för varje digital utgång går det att ställa in både power-on-värde och säkerhetsvärde.Optisk isolation är specificerad till 3750 VDC på I/O-sidan och 1500 VDC på Ethernet-sidan. ESD-, EFT- och överspänningsskydd är specificerade enligt IEC 61000-4-2, -4-4 och -4-5. Modulen är avsedd för drift mellan -40 och 75 °C och monteras på DIN-skena.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

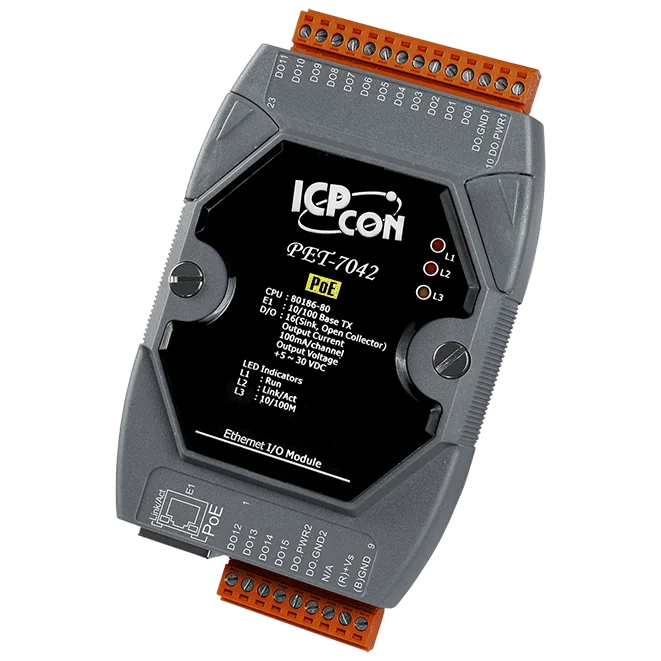

PET-7042 CR är en PoE-driven Ethernet I/O-modul som kopplar upp till 16 digitala utgångar av sink-typ via Modbus TCP eller Modbus UDP. Den passar ingenjörer som behöver fjärrstyra laster eller indikatorer i ett Ethernet-nätverk utan separat matningsspänning till modulen, eftersom den kan matas från PoE (IEEE 802.3af, klass 1) eller från en plintanslutning på +12 ~ +48 VDC.Varje utgång är en isolerad open-collector-kanal med märkström på 100 mA per kanal vid 25 °C och en lastspänning på +5 ~ +30 VDC. Överlastskydd och kortslutningsskydd ingår. Startvärdet och säkerhetsvärdet för varje kanal är programmerbara, så utgångarna kan sättas i ett definierat läge vid uppstart eller vid kommunikationsbortfall. I/O:t är isolerat med 2500 VDC, men kanalerna är inte isolerade från varandra. För induktiva laster kan utgångarna driva en RM-serien reläenhet direkt.Modulen har en inbyggd webbserver med webb-HMI, åtkomstkontroll via ID, lösenord och IP-filter, dubbel watchdog och I/O-parkoppling. Den monteras på DIN-skena och är specificerad för en driftstemperatur på -25 ~ +75 °C. Enheten är RoHS-kompatibel och har CE-, UKCA-, FCC- och WEEE-märkning.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
