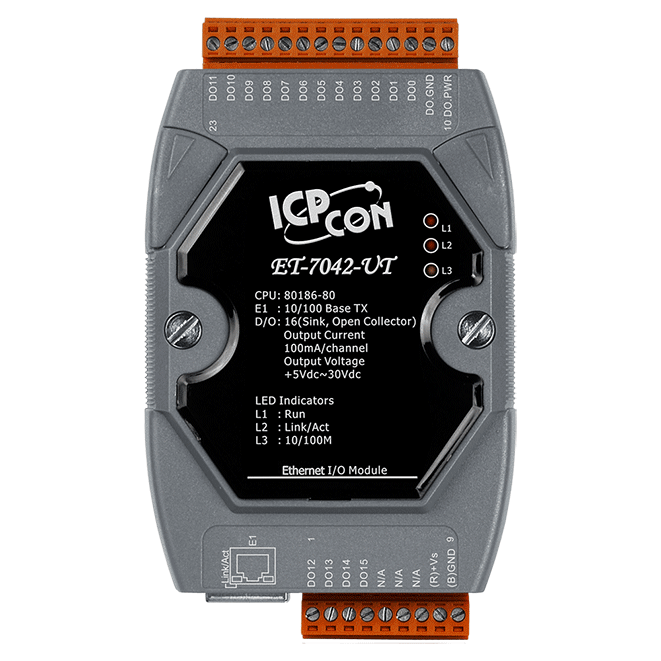

ET-7042-UT Ethernet I/O-modul, 16-kanaliga digitala utgångar av sink-typ
16-kanalig digital utgångsmodul av sink-typ med Modbus TCP och Modbus UDP över 10/100 Base-TX Ethernet, avsedd för drift vid -40 till +75 °C.
- 16 isolerade digitala utgångar med öppen kollektor i sink-konfiguration
- Lastspänning +5 ~ +30 VDC, 100 mA per kanal vid 25°C
- Stöd för Modbus TCP och Modbus UDP över en enda RJ-45-port 10/100 Base-TX
- Inbyggd webbserver med webb-HMI och åtkomstkontroll via ID, lösenord och IP-filter
- Dubbel watchdog med programmerbara startvärden och säkra utgångsvärden
- I/O-parkoppling för signalkoppling i peer-to-peer-liknande form
2 377,04 kr per st.
| 1-9 st. | 2 377,04 kr | |
|---|---|---|
| 10-30 st. | 2 299,65 kr | −3 % |
| 31+ st. | 2 255,42 kr | −5 % |
Produktinformation "ET-7042-UT Ethernet I/O-modul, 16-kanaliga digitala utgångar av sink-typ"
ET-7042-UT CR är en DIN-skensmonterad Ethernet I/O-modul som kopplar 16 isolerade digitala utgångar med öppen kollektor i sink-konfiguration. Varje kanal hanterar en lastspänning på +5 ~ +30 VDC och upp till 100 mA vid 25°C, vilket gör att den kan driva laster direkt eller styra en RM-serie reläapparat när induktiva laster ska kopplas.
Modulen riktar sig till ingenjörer som behöver fjärrstyrd, nätverksansluten utgångsstyrning utan lokal PLC. Den stödjer Modbus TCP och Modbus UDP och har en inbyggd webbserver med webb-HMI för konfiguration och övervakning. Åtkomst begränsas med ID, lösenord och IP-filter, och en dubbel watchdog hjälper utgångssteget att återgå till ett definierat läge vid fel.
Startvärden och säkra värden för de digitala utgångarna är programmerbara, vilket gör att varje installation kan definiera utgångarnas tillstånd vid uppstart och vid kommunikationsavbrott. Det angivna driftområdet på -40 ~ +75°C passar skåp i krävande miljöer, med 2500 VDC isolation mellan I/O och 1500 VDC isolation för Ethernet.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | Ethernet I/O Module |
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Digital outputs: | 16 |
| Isolation: | 2500 VDC (I/O) |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -40 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±0,5 kV för nätledning |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| Digital utgång | |
| Kanaler | 16 |
| Typ | Isolerad öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +5 ~ +30 VDC |
| Lastström | 100 mA/kanal vid 25 °C Relämodul med direktdrivning |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100 Base-TX |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 2,7 W (max.) |
| Strömförsörjs från plintblock | +10 ~ +30 VDC |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -40 ~ +75°C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
