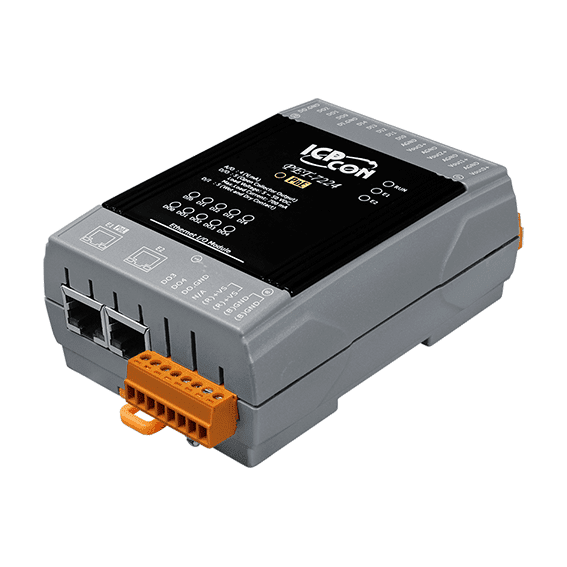

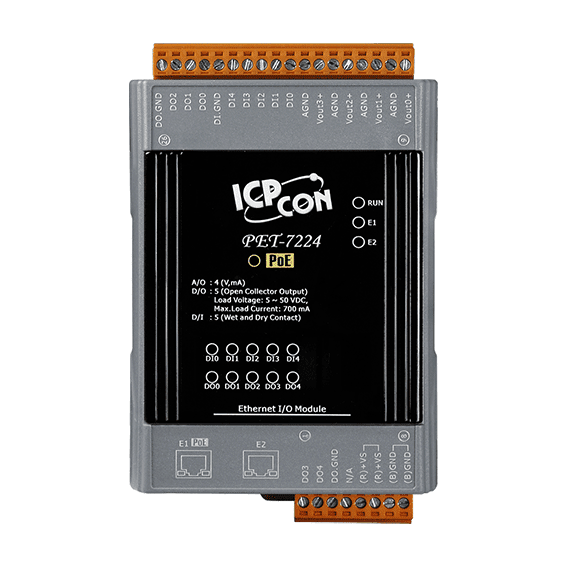

PET-7224 PoE Ethernet I/O-modul, 4 analoga utgångar, 5 digitala ingångar, 5 digitala utgångar

ET-7024 kombinerar fyra analoga utgångar, fem digitala ingångar och fem digitala utgångar i en Ethernet-modul för DIN-skena. En enda enhet kan styra fältaktuatorer och läsa av brytar- eller sensortillstånd över Modbus TCP eller Modbus UDP, vilket minimerar kabeldragning och utrymme i elskåpet.Varje analog utgång kan ställas in som spänning (+0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC) eller ström (0 ~ 20 mA, 4 ~ 20 mA), valt per kanal med jumper. De digitala ingångarna accepterar torra och våta kontakter och har en 32-bitars räknefunktion, medan de digitala utgångarna är isolerade open-collector-utgångar av sink-typ med 600 mA per kanal.Inbyggd webbserver och webb-HMI, dubbel watchdog och I/O-parkoppling förenklar idrifttagning och övervakning. Modulen har 2500 VDC I/O-isolering, ±4 kV ESD-skydd på varje anslutning och är RoHS-kompatibel.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

Den ET-7224 CR kombinerar analoga utgångar, digitala ingångar och digitala utgångar i en Ethernet I/O-modul för DIN-skena. Var och en av de fyra analoga utgångarna kan ställas med jumper till spänning eller ström och täcker +/-5 V, +/-10 V, 0 ~ 20 mA och 4 ~ 20 mA. Det passar ingenjörer som behöver styra en blandning av fältaktuatorer från en och samma modul.Kommunikationen sker via Modbus TCP och Modbus UDP, med inbyggd webbserver och webb-HMI för konfiguration och övervakning. Den integrerade 2-portars 10/100 Base-TX-switchen med LAN-bypass gör att modulen kan kopplas i kedja längs en nätverksledning utan separat switch vid varje nod.Modulen är avsedd för byggnads-, fabriks- och maskinautomation samt för fjärrunderhåll och fjärrdiagnostik. Den har dubbla watchdogs, programmerbara startvärden och säkra värden för utgångarna samt 2500 VDC I/O-isolering och 1500 VDC Ethernet-isolering.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

Den PET-7024 CR kombinerar analoga utgångar, digitala ingångar och digitala utgångar i en Ethernet-modul för DIN-skena. Dess fyra analoga utgångar kan ställas om med jumper till spänning eller ström och täcker +/-5 V, +/-10 V, 0 ~ 20 mA och 4 ~ 20 mA, så att en och samma modul kan driva en rad fältaktuatorer och styrenheter. De fem digitala ingångarna accepterar torra eller våta kontakter och inkluderar en 32-bitars räknare, medan de fem digitala utgångarna är isolerade open-collector-utgångar av sink-typ.Strömmen kan tillföras via Ethernet med IEEE 802.3af Klass 1 PoE eller från ett plintblock för +12 ~ +48 VDC, vilket förenklar kabeldragningen i skåp där en separat matning inte är praktisk. Modbus TCP och Modbus UDP stöds, och den inbyggda webbservern och webb-HMI:n möjliggör konfiguration och övervakning från en webbläsare.Denna RoHS-kompatibla variant passar för byggnadsautomation, fabriks- och maskinautomation samt fjärrunderhåll och fjärrdiagnostik. Dess 2500 VDC I/O-isolering mellan kanaler och 4 kV ESD-skydd bidrar till att skydda modulen i elektriskt krävande installationer.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

The PET-7226 CR är en multifunktionell Ethernet I/O-modul som kombinerar sex analoga ingångar, två analoga utgångar, två digitala ingångar med räknefunktion och två digitala utgångar i en enhet för DIN-skena. Den matas via Ethernet eller från en plintlist, så att en och samma nätverkskabel kan hantera både kommunikation och strömförsörjning i en distribuerad I/O-lösning.Varje analog ingång kan ställas in på ett lämpligt spännings- eller strömområde, och varje analog ingång och utgång kan växlas mellan spänning och ström med hjälp av jumperns läge. Alla analoga ingångar är skyddade mot överspänning upp till 240 Vrms, vilket är en fördel när modulen ansluts till fältkablage av varierande kvalitet.Den inbyggda tvåportsswitchen med LAN-bypass gör det möjligt att koppla modulen i en daisy chain längs en nätverkslinje. Modbus TCP och Modbus UDP stöds, och den inbyggda webbservern tillhandahåller ett webb-HMI för konfiguration och övervakning.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
