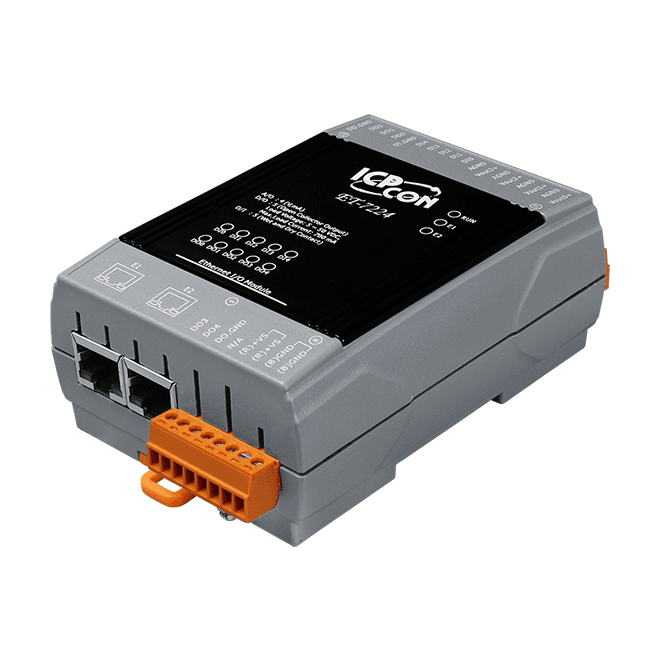

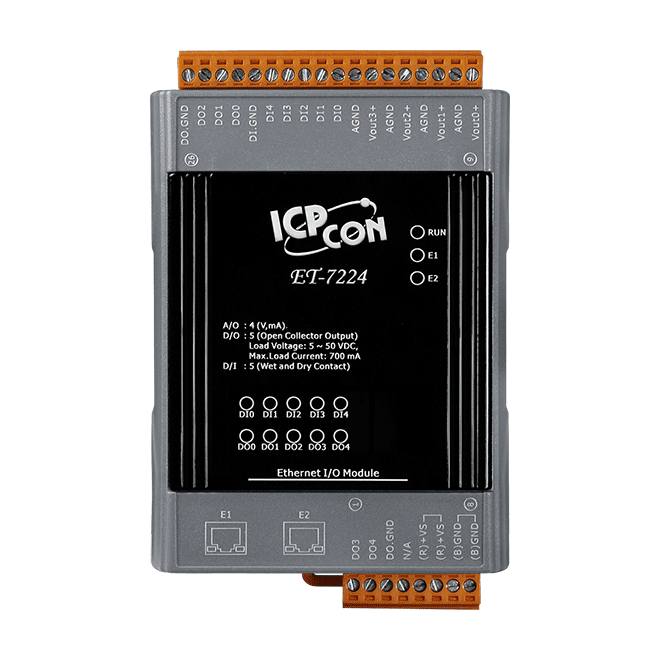

ET-7224 Ethernet I/O-modul, 4 kan. analog utgång, 5 kan. digital ingång, 5 kan. digital utgång med 2-portars switch
Ethernet I/O-modul med 4 analoga utgångar, 5 digitala ingångar och 5 digitala utgångar, samt en 2-portars switch med LAN-bypass för kedjekoppling och Modbus TCP/UDP.
- Fyra analoga utgångar, valbara med jumper mellan spännings- och strömområden, inklusive +/-5 V, +/-10 V, 0 ~ 20 mA och 4 ~ 20 mA
- 12-bitars upplösning med ±0,1 % av FSR-noggrannhet; detektering av brutna ledningar endast för 4 ~ 20 mA
- Fem digitala ingångar som stöder torr eller våt kontakt, med 32-bitars räknare och 100 Hz frekvens
- Fem isolerade digitala utgångar med öppen kollektor, sink-typ, 600 mA per kanal
- 2-portars 10/100 Base-TX-switch med LAN-bypass för kedjetopologi
- Stöd för Modbus TCP och Modbus UDP, inbyggd webbserver och webb-HMI
3 902,77 kr per st.
| 1-9 st. | 3 902,77 kr | |
|---|---|---|
| 10-30 st. | 3 781,15 kr | −3 % |
| 31+ st. | 3 703,76 kr | −5 % |
Produktinformation "ET-7224 Ethernet I/O-modul, 4 kan. analog utgång, 5 kan. digital ingång, 5 kan. digital utgång med 2-portars switch"
Den ET-7224 CR kombinerar analoga utgångar, digitala ingångar och digitala utgångar i en Ethernet I/O-modul för DIN-skena. Var och en av de fyra analoga utgångarna kan ställas med jumper till spänning eller ström och täcker +/-5 V, +/-10 V, 0 ~ 20 mA och 4 ~ 20 mA. Det passar ingenjörer som behöver styra en blandning av fältaktuatorer från en och samma modul.
Kommunikationen sker via Modbus TCP och Modbus UDP, med inbyggd webbserver och webb-HMI för konfiguration och övervakning. Den integrerade 2-portars 10/100 Base-TX-switchen med LAN-bypass gör att modulen kan kopplas i kedja längs en nätverksledning utan separat switch vid varje nod.
Modulen är avsedd för byggnads-, fabriks- och maskinautomation samt för fjärrunderhåll och fjärrdiagnostik. Den har dubbla watchdogs, programmerbara startvärden och säkra värden för utgångarna samt 2500 VDC I/O-isolering och 1500 VDC Ethernet-isolering.
Tillämpningar
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 2 |
|---|---|
| Product type: | Ethernet I/O Module |
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Digital inputs: | 5 |
| Digital outputs: | 5 |
| Analog outputs: | 4 |
| Isolation: | 2500 VDC (I/O), 1500 VDC (Ethernet) |
| Power input: | +12 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±2 kV för nätledning |
| LED-indikatorer | |
| Status | Drift, Ethernet, I/O |
| Analog utgång | |
| Kanaler | 4 |
| Typ | Spänning Ström |
| Område | +0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC 0 ~ 20 mA, 4 ~ 20 mA (valbar med jumper) |
| Upplösning | 12-bit |
| Noggrannhet | ±0,1 % av FSR |
| Detektering av öppen ledning | Endast för 4 ~ 20 mA |
| Spänningsutgångskapacitet | 10 V @ 20 mA |
| Belastningsmotstånd för ström | 500 Ω |
| Konfiguration per enskild kanal | Ja |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Digital ingång/räknare | |
| Kanaler | 5 |
| Typ | Torr kontakt Våt kontakt |
| Spänningsnivå för TILL | Torr: Sluten till GND Våt: +1 VDC (max.) |
| Spänningsnivå för FRÅN | Torr: Öppen Våt: +3,5 ~ +30 VDC |
| Max. antal | 4 294 967 295 (32-bitar) |
| Frekvens | 100 Hz |
| Min. pulsbredd | 5 ms |
| Effektivt avstånd | 500 m (max.) |
| Överspänningsskydd | +30 VDC |
| Digital utgång | |
| Kanaler | 5 |
| Typ | Isolerad öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +5 ~ +50 VDC |
| Lastström | 600 mA/kanal |
| Överspänningsskydd | +60 VDC |
| Överbelastningsskydd | 1.4 A |
| Kortslutningsskydd | Ja |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100 Base-TX, switchportar |
| LAN-bypass | Ja |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 5,2 W (max.) |
| Strömförsörjs från plintblock | +12 ~ +48 VDC |
| Mekanisk | |
| Mått (mm) | 76 x 120 x 42 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
