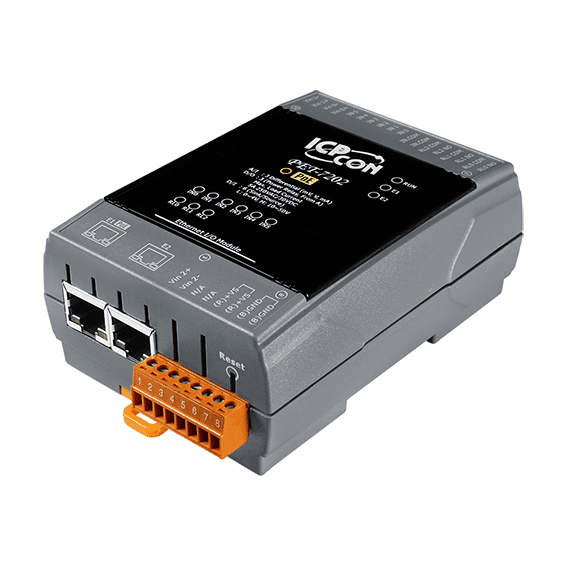

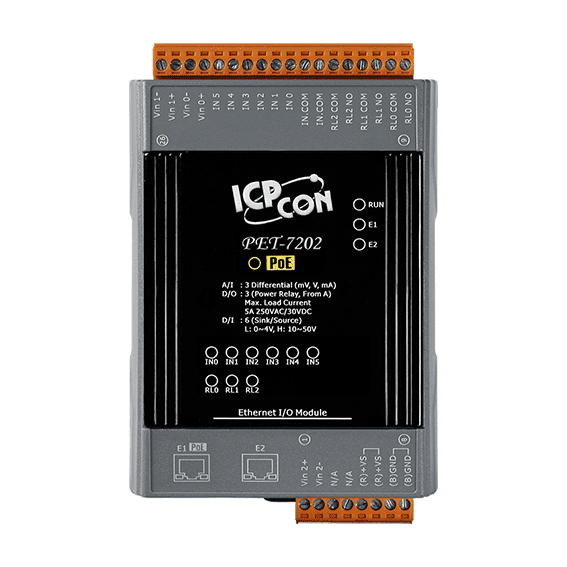

PET-7202 PoE I/O-modul, 3-kanals AI, 6-kanals DI, 3-kanals effektrelä

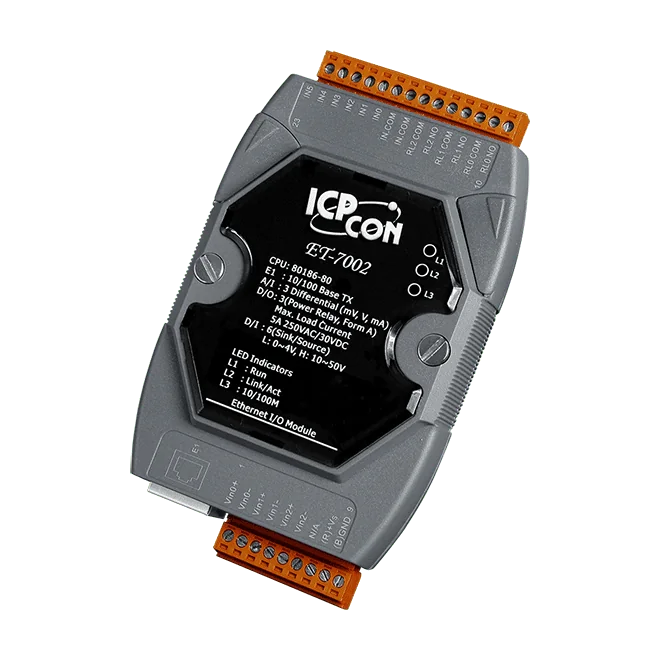

Med ET-7002 kombineras analoga ingångar, digitala ingångar och reläutgångar i en enda DIN-skenmonterad Ethernet-modul. De tre differentiella analoga ingångarna kan var och en ställas in som spännings- eller strömingång, med mätområden från ±150 mV upp till ±10 V samt 0 ~ 20 mA, ±20 mA eller 4 ~ 20 mA, valda med en jumper. Varje ingång har överspänningsskydd på 240 Vrms och brottdetektering för 4 ~ 20 mA-signaler.De sex digitala våtkontaktingångarna stöder både sink- och source-koppling och kan användas som 32-bitars räknare med upp till 100 Hz. De tre effektreläerna av typ Form A har en märkbelastning på 5 A vid 250 VAC eller 24 VDC (resistiv last), med programmerbara värden för påslagning och säkert läge.Kommunikationen sker över en enda 10/100 Base-TX RJ-45-port med Modbus TCP eller Modbus UDP. En inbyggd webbserver och webb-HMI, åtkomstkontroll med ID, lösenord och IP-filter samt dubbla watchdogs underlättar enkel driftsättning och övervakad drift. ET-7002 är specificerad för drift vid -25 ~ +75 °C.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

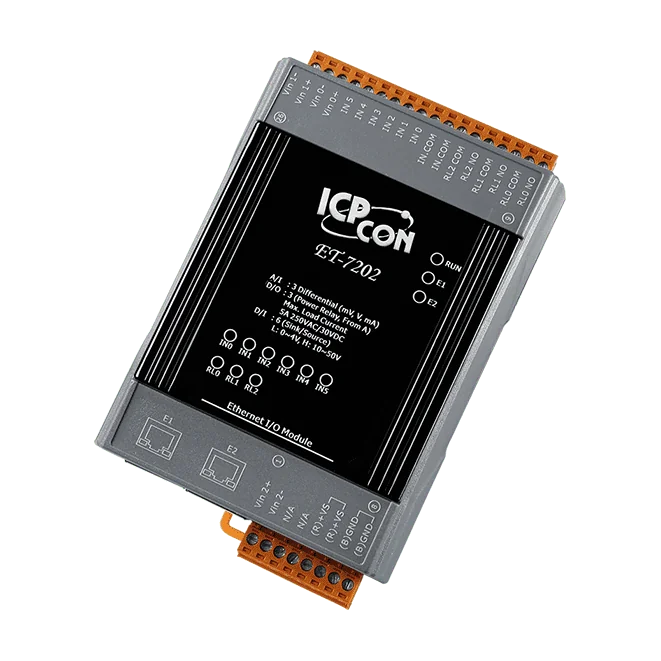

Med ET-7202 CR samlas analog mätning, digital räkning och reläkoppling i en Ethernet I/O-modul för DIN-skena. Var och en av de tre differentiella analoga ingångarna kan ställas in för spännings- eller strömområden från ±150 mV upp till ±10 V samt 0 ~ 20 mA, ±20 mA eller 4 ~ 20 mA, där läget väljs med jumper. Varje ingång är skyddad mot 240 Vrms överspänning, vilket passar blandade signalmiljöer.De sex digitala ingångarna är våtkontakter som är kompatibla med sink/source, med 32-bitars räknare och en frekvensspecifikation på 100 Hz, så de klarar både statusövervakning och enkel pulsräkning. De tre Form A-effektreläerna är märkta för 5 A vid 250 VAC eller 24 VDC för resistiva laster, och deras startvärden och säkra värden kan programmeras.Inbyggd 2-portars 10/100 Base-TX-switchning med LAN-bypass gör att modulen kan kedjas i nätverket, medan protokollen Modbus TCP och Modbus UDP samt den inbyggda webbservern med webb-HMI förenklar integration och konfiguration. Isoleringen är märkt för 2500 VDC för I/O och 1500 VDC för Ethernet.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

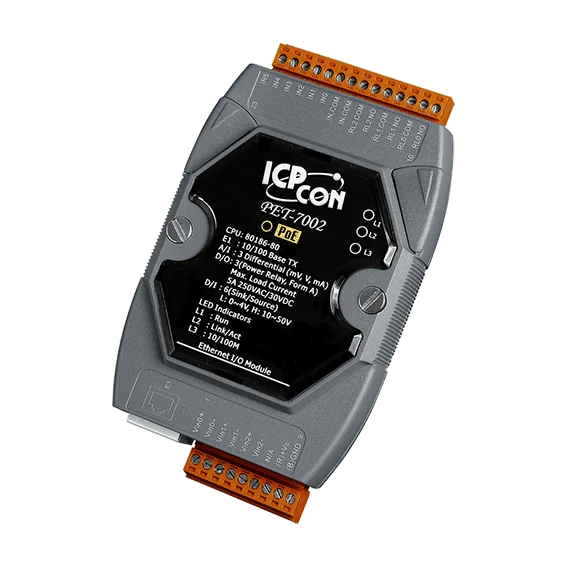

PET-7002 CR kombinerar tre analoga ingångar, sex digitala ingångar med räknefunktion och tre effektreläutgångar av typ Form A i en enda Ethernet-modul som kan matas via PoE eller från en plintanslutning på +12 ~ +48 VDC. Varje analog ingång ställs med jumper som spänning eller ström, med områden från ±150 mV till ±10 V, 0 ~ 20 mA, ±20 mA och 4 ~ 20 mA, och skyddas mot överspänning upp till 240 Vrms.För ingenjörer är modulen smidig för fjärr-I/O eftersom den stöder Modbus TCP och Modbus UDP, har en inbyggd webbserver med webb-HMI och kommunikationssäkerhet med åtkomstkontroll via ID, lösenord och IP-filter. En dubbel watchdog och I/O-parkoppling stöder robust drift, och reläutgångarna har programmerbara värden för påslagning och säkert läge.Modulen erbjuder 2500 VDC isolation inom modulen och 4 kV ESD-skydd, och är specificerad för driftområdet -25 ~ +75 °C. Den är avsedd för montering på DIN-skena och är märkt RoHS-kompatibel.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

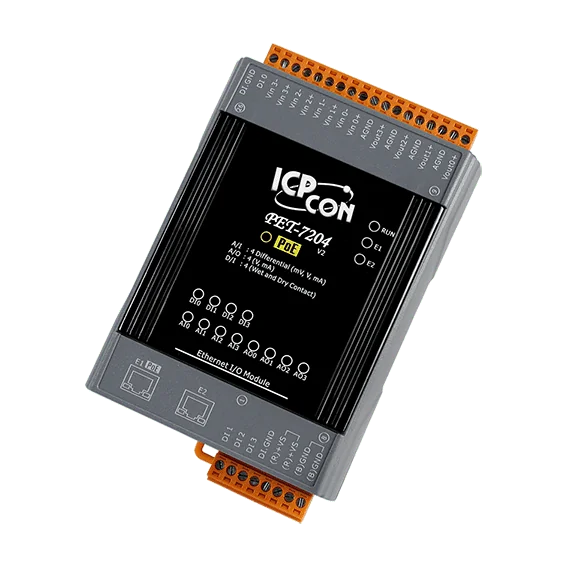

Den PET-7204 CR kombinerar fyra analoga ingångar, fyra analoga utgångar och fyra digitala ingångar i en Ethernet I/O-modul för DIN-skena. Varje analog ingång kan ställas in på något av flera spännings- eller strömområden, med överspänningsskydd på 240 Vrms. Varje analog ingång eller utgång växlas mellan spänning och ström med hjälp av sin jumperposition, vilket passar skåp där signaltyperna varierar mellan projekt.Ingenjörer kan nå modulen via Modbus TCP eller Modbus UDP och hantera den via den inbyggda webbservern och Web HMI. Den tvåportars switchen med LAN-bypass möjliggör daisy-chain-kabling, och enheten kan matas antingen via PoE (IEEE 802.3af, Klass 1) eller från en plintanslutning på +12 ~ +48 VDC.Dubbla watchdogs, I/O-parkoppling och programmerbara startvärden och säkerhetsvärden för de analoga utgångarna ger ytterligare kontroll över hur modulen beter sig vid kommunikationsfel. Enheten är specificerad för drift vid -25 ~ +75 °C och är CE-, UKCA-, FCC-, RoHS- och WEEE-certifierad.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
