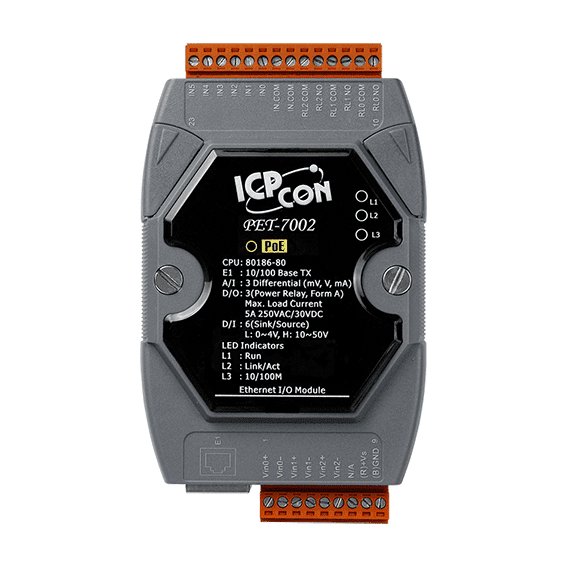

PET-7002 PoE I/O-modul, 3 AI-kanaler, 6 DI-kanaler, 3 effektreläkanaler
PoE-driven Modbus TCP/UDP I/O-modul med 3 analoga ingångar, 6 digitala ingångar/räknare och 3 effektreläutgångar, för distribuerad övervakning och styrning på DIN-skena.
- Inbyggd I/O: 3 analoga ingångskanaler, 6 digitala ingångs-/räknekanaler och 3 effektreläkanaler
- Med jumper valbara analoga områden från ±150 mV till ±10 V, 0 ~ 20 mA, ±20 mA och 4 ~ 20 mA, med överspänningsskydd upp till 240 Vrms
- Stöd för Modbus TCP och Modbus UDP, med inbyggd webbserver och webb-HMI
- PoE-matad (IEEE 802.3af, Class 1) eller från plintanslutning på +12 ~ +48 VDC
- Dubbel watchdog (modul och kommunikation) och I/O-parkoppling
- Reläutgångar specificerade för 5 A @ 250 VAC/24 VDC (resistiv last) med programmerbara värden för påslagning och säkert läge
3 637,42 kr per st.
| 1-9 st. | 3 637,42 kr | |
|---|---|---|
| 10-30 st. | 3 526,86 kr | −3 % |
| 31+ st. | 3 449,47 kr | −5 % |
Produktinformation "PET-7002 PoE I/O-modul, 3 AI-kanaler, 6 DI-kanaler, 3 effektreläkanaler"
PET-7002 CR kombinerar tre analoga ingångar, sex digitala ingångar med räknefunktion och tre effektreläutgångar av typ Form A i en enda Ethernet-modul som kan matas via PoE eller från en plintanslutning på +12 ~ +48 VDC. Varje analog ingång ställs med jumper som spänning eller ström, med områden från ±150 mV till ±10 V, 0 ~ 20 mA, ±20 mA och 4 ~ 20 mA, och skyddas mot överspänning upp till 240 Vrms.
För ingenjörer är modulen smidig för fjärr-I/O eftersom den stöder Modbus TCP och Modbus UDP, har en inbyggd webbserver med webb-HMI och kommunikationssäkerhet med åtkomstkontroll via ID, lösenord och IP-filter. En dubbel watchdog och I/O-parkoppling stöder robust drift, och reläutgångarna har programmerbara värden för påslagning och säkert läge.
Modulen erbjuder 2500 VDC isolation inom modulen och 4 kV ESD-skydd, och är specificerad för driftområdet -25 ~ +75 °C. Den är avsedd för montering på DIN-skena och är märkt RoHS-kompatibel.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | Ethernet I/O Module |
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Digital inputs: | 6 |
| Relay outputs: | 3 |
| Analog inputs: | 3 |
| PoE: | Ja |
| Isolation: | 2500 VDC |
| Power input: | +12 ~ +48 VDC, PoE IEEE 802.3af |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | I/O: 2500 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±0,5 kV för nätledning |
| LED-indikatorer | |
| Status | Drift, Ethernet, PoE |
| Analog ingång | |
| Kanaler | 3 (differentiell) |
| Typ | Spänning Ström |
| Område | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V 0 ~ 20 mA, ±20 mA, 4 ~ 20 mA (Jumper-väljbar) |
| Upplösning | 16-bit |
| Noggrannhet | Normalt läge: ±0,1 % Snabbt läge: ±0,5 % eller bättre |
| Samplingshastighet | Normalt läge: 10 Hz (totalt antal kanaler) Snabbt läge: 50 Hz (totalt antal kanaler) |
| Ingångsimpedans | Spänning: 2 MΩ Ström: 125 Ω |
| Överspänningsskydd | 240 Vrms |
| Överströmsskydd | 50 mA @ 110 VDC (max.) |
| Konfiguration per enskild kanal | Ja |
| Detektering av öppen ledning | Endast för 4 ~ 20 mA |
| Isolation | ±400 VDC, virtuell kanal till kanalisolering |
| Digital ingång/räknare | |
| Kanaler | 6 |
| Typ | Våt kontakt |
| Sänk/Källa (NPN/PNP) | Sänk/Källa |
| Spänningsnivå för TILL | +10 ~ +50 VDC |
| Spänningsnivå för FRÅN | +4 VDC (max.) |
| Max. antal | 4 294 967 295 (32-bitar) |
| Frekvens | 100 Hz |
| Min. pulsbredd | 5 ms |
| Ingångsimpedans | 10 KΩ, 0.5W |
| Överspänningsskydd | +70 VDC |
| Reläutgång | |
| Kanaler | 3 |
| Typ | Effektrelä, Form A (SPST N.O.) |
| Kontaktbelastning | 5 A vid 250 VAC/24 VDC (resistiv last) |
| Driftstid | 6 ms (typiskt) |
| Frigöringstid | 3 ms (typiskt) |
| Elektrisk uthållighet | 10^5 cykler |
| Mekanisk livslängd | 2 × 10^7 ops. |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100 Base-TX |
| PoE | Ja |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 3,4 W (max.) |
| Strömförsörjs från PoE | IEEE 802.3af, Klass1 |
| Strömförsörjs från plintblock | +12 ~ +48 VDC |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
