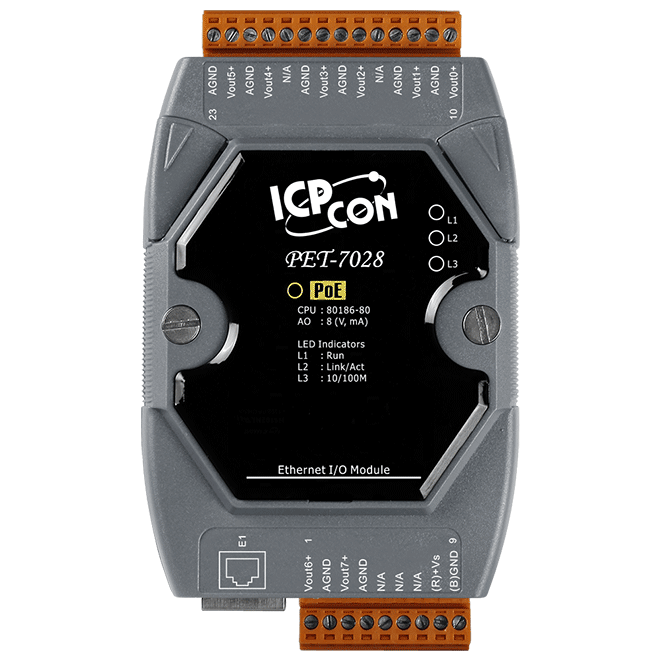

PET-7028 PoE Ethernet I/O-modul, 8-kanalig analog utgång
Åttakanalig analogutgångsmodul med PoE och Modbus TCP/UDP över Ethernet. Utgångarna kan väljas per kanal för ±5 V, ±10 V, 0 ~ 20 mA eller 4 ~ 20 mA. Modell PET-7028 CR.
- Åtta analoga utgångskanaler med spännings- och strömområden som väljs per kanal via jumper
- Utgångsområden inkluderar ±5 V, ±10 V, 0 ~ 20 mA och 4 ~ 20 mA, med 12-bitars upplösning och ±0,1 % av FSR i noggrannhet
- Modbus TCP och Modbus UDP över en 10/100 Base-TX RJ-45-port
- Power over Ethernet (IEEE 802.3af, Klass 1) eller ingång via plintanslutning på +12 ~ +48 VDC
- Inbyggd webbserver, Web HMI och åtkomstkontroll via ID, lösenord och IP-filter
- Programmerbara värden för uteffekt vid start och säkra utgångsvärden, med trådbrottsdetektering för 4 ~ 20 mA
5 060,86 kr per st.
| 1-9 st. | 5 060,86 kr | |
|---|---|---|
| 10-30 st. | 4 808,36 kr | −5 % |
| 31+ st. | 4 555,87 kr | −10 % |
Produktinformation "PET-7028 PoE Ethernet I/O-modul, 8-kanalig analog utgång"
Den PET-7028 CR är en PoE-driven Ethernet-modul som ger åtta analoga utgångar för att styra ställdon, ventiler och instrument från en nätverksansluten I/O-punkt. Varje kanal kan ställas via jumper till spänning eller ström, med valbara områden på +0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC, 0 ~ 20 mA och 4 ~ 20 mA.
Kommunikationen sker över en enda 10/100 Base-TX RJ-45-port med stöd för Modbus TCP och Modbus UDP. Modulen har en inbyggd webbserver med Web HMI, åtkomstkontroll via ID, lösenord och IP-filter, kommunikationssäkerhet, dubbel watchdog och I/O-parkoppling. Strömmen kan tas från PoE (IEEE 802.3af, Klass 1) eller från en plintanslutning på +12 ~ +48 VDC, och skydd mot omvänd polaritet finns.
Modulen är konstruerad för montering på DIN-skena i ett hölje på 72 x 123 x 35 mm och erbjuder 2500 VDC galvanisk isolering mellan I/O och modul samt ±4 kV EFT- och ±4 kV kontakt-ESD-skydd. Den arbetar vid -25 ~ +75 °C och är specificerad för 10 ~ 90 % RF, icke-kondenserande.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Analoga utgångar: | 8 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | Ethernet |
| Montering: | DIN-skena |
| Portar: | 1 |
| Produkttyp: | Ethernet I/O-modul |
| Protokoll: | Modbus TCP, Modbus UDP |
| Strömingång: | +12 ~ +48 VDC, PoE |
| PoE: | Ja |
| Isolation: | 2500 VDC |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | I/O: 2500 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| LED-indikatorer | |
| Status | Drift, Ethernet, PoE |
| Analog utgång | |
| Kanaler | 8 |
| Typ | Spänning Ström |
| Område | +0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC 0 ~ 20 mA, 4 ~ 20 mA (valbar med jumper) |
| Upplösning | 12-bit |
| Noggrannhet | ±0,1 % av FSR |
| Detektering av öppen ledning | Endast för 4 ~ 20 mA |
| Spänningsutgångskapacitet | 10 V @ 10 mA |
| Belastningsmotstånd för ström | 500 Ω |
| Konfiguration per enskild kanal | Ja |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100 Base-TX |
| PoE | Ja |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 6,0 W (max.) |
| Strömförsörjs från PoE | IEEE 802.3af, Klass1 |
| Strömförsörjs från plintblock | +12 ~ +48 VDC |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
