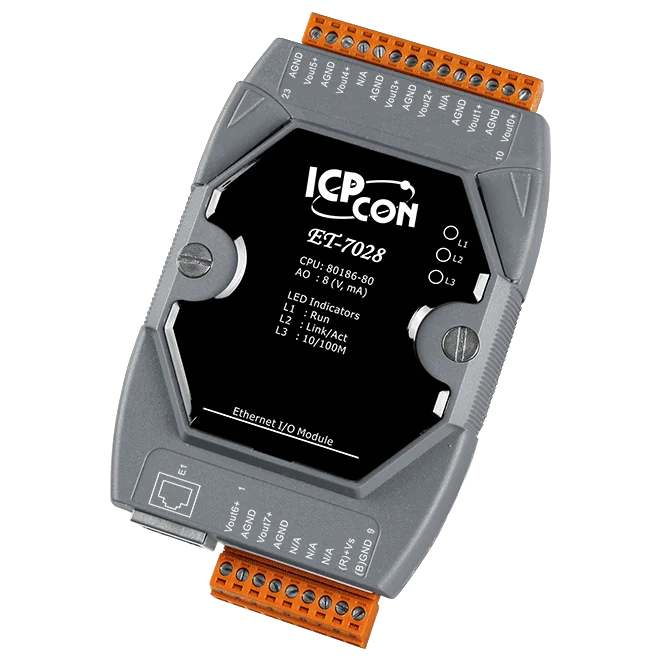

ET-7028 Ethernet I/O-modul, 8-kanalig analogutgång
Ethernet I/O-modul med 8 analoga utgångskanaler och stöd för Modbus TCP och Modbus UDP, jumperval av spännings- eller strömutgångar och 2500 VDC I/O-isolering.
- Åtta analoga utgångskanaler med konfiguration per kanal
- Jumperval av spännings- (±5 V, ±10 V, 0 ~ +10 VDC) eller strömutgångar (0 ~ 20 mA, 4 ~ 20 mA)
- 12-bitars upplösning med noggrannhet på ±0,1 % av FSR
- Modbus TCP och Modbus UDP över en enda 10/100 Base-TX RJ-45-port
- Inbyggd webbserver och webb-HMI
- Åtkomstkontroll med ID, lösenord och IP-filter
3 980,16 kr per st.
| 1-9 st. | 3 980,16 kr | |
|---|---|---|
| 10-30 st. | 3 858,54 kr | −3 % |
| 31+ st. | 3 781,15 kr | −5 % |
Produktinformation "ET-7028 Ethernet I/O-modul, 8-kanalig analogutgång"
ET-7028 CR är en Ethernet I/O-modul med åtta analoga utgångskanaler för styrning av fältenheter via nätverk. Den passar ingenjörer som behöver nätverksbaserad analog styrning inom byggnads-, fabriks- och maskinautomation.
Varje kanal kan ställas in på ett spänningsområde (+0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC eller ±10 VDC) eller ett strömområde (0 ~ 20 mA eller 4 ~ 20 mA). Utgångstypen väljs per kanal med jumperposition, och kanalerna kan konfigureras individuellt. Upplösningen är 12 bitar med en noggrannhet på ±0,1 % av FSR, och brottdetektering av ledning finns tillgänglig vid användning av 4 ~ 20 mA. Startvärden och säkra värden kan programmeras.
Kommunikationen sker via en RJ-45-port 10/100 Base-TX med Modbus TCP och Modbus UDP. En inbyggd webbserver och webb-HMI, åtkomstkontroll med ID, lösenord och IP-filter samt programmerbara watchdogs för modul och kommunikation stödjer säker och övervakad drift. Modulen matas från +10 ~ +30 VDC med skydd mot omvänd polaritet och är avsedd för DIN-skenmontage vid -25 ~ +75 °C.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | Ethernet I/O Module |
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Analog outputs: | 8 |
| Isolation: | 2500 VDC (I/O) |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| Analog utgång | |
| Kanaler | 8 |
| Typ | Spänning Ström |
| Område | +0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC 0 ~ 20 mA, 4 ~ 20 mA (valbar med jumper) |
| Upplösning | 12-bit |
| Noggrannhet | ±0,1 % av FSR |
| Detektering av öppen ledning | Endast för 4 ~ 20 mA |
| Spänningsutgångskapacitet | 10 V @ 10 mA |
| Belastningsmotstånd för ström | 500 Ω |
| Konfiguration per enskild kanal | Ja |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100 Base-TX |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 6,0 W (max.) |
| Strömförsörjs från plintblock | +10 ~ +30 VDC |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
