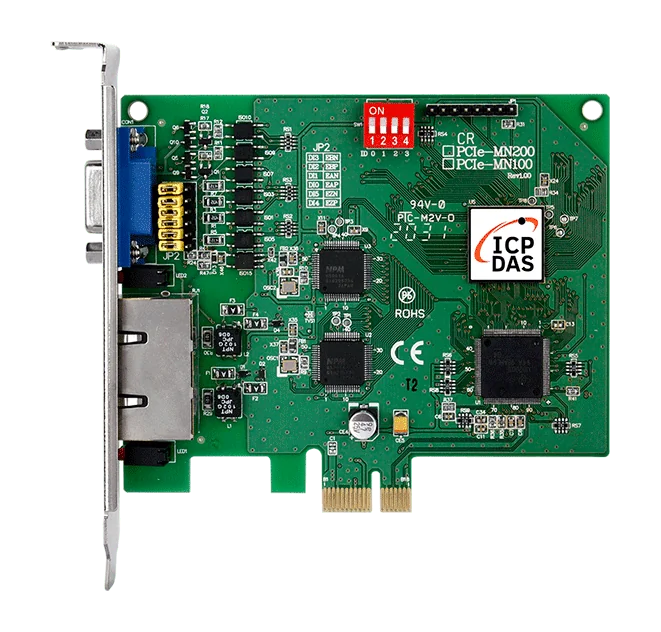

PCIe-MN200 PCI Express Motionnet-rörelsestyrningsmodul, dubbelledad, RJ-45
PCI Express x1 Motionnet-masterkort med två RJ-45-linjer för distribuerad rörelsestyrning av upp till 128 axlar, samt 8 ingångs- och 4 utgångskanaler för parallell I/O.
- Två Motionnet RS-485-linjer på RJ-45-kontakter, med programvaruvalbara överföringshastigheter på 2,5, 5, 10 och 20 Mbps
- Distribuerad rörelsestyrning av upp till 128 axlar och distribuerad I/O på upp till 4096 punkter
- 8 parallella digitala ingångar (12-24 V, NPN eller PNP) och 4 parallella digitala utgångar, båda isolerade till 3000 Vrms
- Valfri kvadraturencoderingång för användning med linjär skala eller manuell pulsgenerator
- Avbrott vid tillståndsändring på ingång och vid kommunikationsfel
- Kabellängd upp till 100 m vid 20 Mbps med 32 slavmoduler, eller upp till 50 m vid 20 Mbps med 64 slavmoduler
4 113,81 kr per st.
| 1-9 st. | 4 113,81 kr | |
|---|---|---|
| 10-30 st. | 3 904,82 kr | −5 % |
| 31+ st. | 3 706,83 kr | −10 % |
Produktinformation "PCIe-MN200 PCI Express Motionnet-rörelsestyrningsmodul, dubbelledad, RJ-45"
PCIe-MN200 är ett PCI Express x1-kort för rörelsestyrning avsett för ingenjörer som behöver styra distribuerad rörelse och I/O över Motionnet från en PC. Två oberoende Motionnet-linjer på RJ-45-kontakter gör att ett enda kort kan driva ett nätverk av slavmoduler för koordinerad axelstyrning och fjärrstyrd signalhantering i maskinautomation.
Utöver serienätverket har kortet parallell I/O på en egen kontakt, med 8 digitala ingångar och 4 digitala utgångar för direkt, lågfördröjd kopplning. De digitala ingångarna accepterar 12-24 V-signaler i antingen NPN- eller PNP-koppling, och både ingångs- och utgångskanaler är isolerade till 3000 Vrms. En valfri kvadraturencoderingång ger stöd för en linjär skala eller en manuell pulsgenerator.
Programvarustödet omfattar Windows 11, Windows 7 och 10 i 32- och 64-bitarsversioner samt Windows XP och 2000 i 32-bitars. Utveckling är möjlig med VC, VB och BCB, och EzGo Utility levereras för konfiguration.
Användningsområden
- Maskinautomation
- Distribuerad rörelsestyrning av fleraxlig utrustning
- Positionering, nollretur och flerachsig interpolation
- Distribuerad fjärr-I/O för PC-baserade styrsystem
| Digitala ingångar: | 8 |
|---|---|
| Digitala utgångar: | 4 |
| Driftstemperatur: | 0 ~ +60 °C |
| Gränssnitt: | PCI Express x1 |
| Portar: | 2 |
| Produkttyp: | Motion control-modul |
| Protokoll: | Motionnet |
| Isolation: | 3000 Vrms |
Specifikationer
| Programvara | |
|---|---|
| Stöd för OS | Windows 11 64-bit Windows 7/10 32/64-bit Windows XP/2000 32-bit |
| Utveckling | VC/VB/BCB |
| Verktyg | EzGo Utility |
| Hårdvara | |
| Kontakt | HD D-Sub 15-stift x 1 |
| LED-indikatorer | |
| Status | Anslutning (grön) Kommunikationsfel (röd) |
| Allmänt | |
| Avbrott | Ändring av ingångstillstånd, kommunikationsfel |
| Digital ingång | |
| Kanaler | 8 |
| Typ | 12-24 V, NPN eller PNP |
| Isolation | 3000 Vrms |
| Ingångsimpedans | 4.7 KΩ |
| Digital utgång | |
| Kanaler | 4 |
| Typ | NPN eller PNP |
| Isolation | 3000 Vrms |
| PC-buss | |
| Typ | PCI Express x1 |
| Motionnet | |
| Kommunikationskontakter | RJ-45 x 2 |
| Överföringshastighet | 2,5, 5, 10, 20 Mbps (programvarustyrd) |
| Längd | Max. 100 m (20 Mbps; 32 slavmoduler) Max. 50 m (20 Mbps; 64 slavmoduler) Max. 100 m (10 Mbps; 64 slavmoduler) |
| Protokoll | Motionnet (halvduplex RS-485) |
| Ström | |
| Förbrukning | +3.3 V @ 600 mA |
| Miljö | |
| Driftstemperatur | 0 ~ +60 °C |
| Lagringstemperatur | -20 ~ +80°C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter
PISO-MN200 CR är ett 32-bitars/33 MHz PCI-masterkort som driver två seriella Motionnet-linjer från en enda värddator. Det passar maskinautomationsprojekt som kräver distribuerad rörelsestyrning och fjärr-I/O på en och samma buss, med upp till 128 slavmoduler över båda linjerna.Varje Motionnet-linje kan köra distribuerad I/O eller rörelsestyrning. Vid enbart I/O-användning växlar kortet signaler med upp till 2048 punkter på 64 lokala enheter inom 0,97 msek. För motorstyrning kan det hantera upp till 64 axlar för kontinuerlig positionering, nollretur och flertaxlig interpolation. Kortet har även 8 parallella digitala ingångar och 4 parallella digitala utgångar för snabb, direkt I/O vid sidan av det seriella nätverket.Inställningen sker via EzGO Utility, och Windows-drivrutinerna stöder utveckling i VC, VB och BCB. Beställningskoden CR avser den RoHS-kompatibla versionen med RJ-45-kontakter för Motionnet. Kontrollera kabellängdsgränserna för Motionnet mot vald överföringshastighet och antal slavar innan installation.AnvändningsområdenMaskinautomationDistribuerad rörelsestyrningDistribuerad I/O-styrningFlertaxlig positionering och interpolation

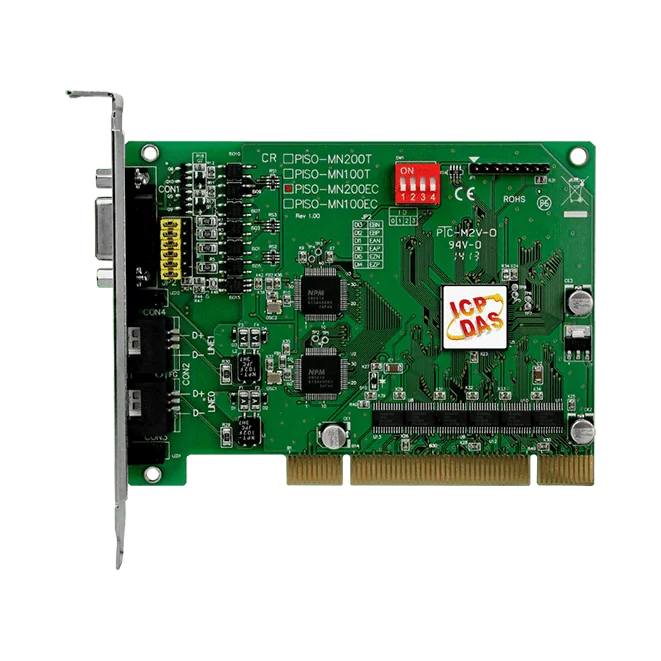

Dual-line Motionnet-master för distribuerad styrning i PC. PISO-MN200EC installeras i en universell 32-bitars/33 MHz PCI-plats och driver två Motionnet-linjer, där varje linje stöder upp till 64 slavmoduler, totalt 128. Kommunikationen sker med 2,5, 5, 10 eller 20 Mbps, vilket väljs i programvaran.Använd en linje för fjärr-I/O eller båda linjerna för rörelsestyrning. På en linje enbart för I/O utbyter kortet signaler med upp till 2048 punkter över 64 lokala enheter inom 0,97 ms. På en rörelselinje styr det upp till 64 axlar, inklusive kontinuerlig positionering, nollåterföring och interpolation över flera axlar.Utöver Motionnet-anslutningarna har kortet parallell I/O med 8 ingångskanaler (12-24 V, NPN eller PNP) och 4 utgångskanaler (NPN eller PNP), vardera isolerad till 3000 Vrms. En valfri ingång för kvadraturgivare finns för linjalgivare eller manuella pulsgeneratorer. EzGO Utility levereras för att hjälpa till vid konfiguration och justering av systemet.AnvändningsområdenMaskinautomationDistribuerad rörelsestyrningDistribuerad I/O-styrningPositionering och interpolation på flera axlar

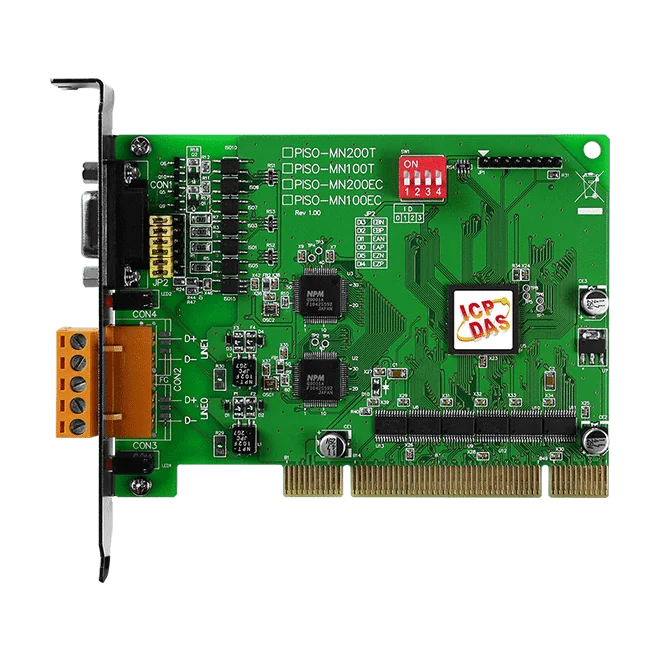

PISO-MN200T är ett 32-bitars/33 MHz PCI-masterkort för PC-baserad maskinautomation. Det driver två seriella Motionnet-linjer, så ett kort kan hantera upp till 128 slavmoduler (64 per linje) och kombinerar distribuerad rörelsestyrning med distribuerad I/O från en och samma värd.Varje Motionnet-linje körs med 2,5, 5, 10 eller 20 Mbps, vilket väljs i programvaran. Kabellängden beror på hastighet och antal noder, med en maximal längd på 100 m vid 20 Mbps med 32 slavar och 50 m vid 20 Mbps med 64 slavar. Vid enbart I/O-drift kan en linje utbyta signaler med 2048 punkter över 64 lokala enheter inom 0,97 ms. Vid rörelsestyrning kan den styra upp till 64 axlar och stödjer kontinuerlig positionering, nollretur och fleraxlig interpolering.Kortet har även 8 parallella digitala ingångar (12-24 V, NPN eller PNP) och 4 parallella digitala utgångar (NPN eller PNP) med 3000 Vrms isolering för direkt lokal I/O. Beställningskoden CR anger varianten som levereras med ett plintblock. Programvarustöd finns för Windows 11 64-bitars, Windows 7/10 32/64-bitars och Windows XP/2000 32-bitars, med utvecklingsalternativen VC, VB och BCB samt EzGo Utility för installation och inställning.AnvändningsområdenMaskinautomationDistribuerad rörelsestyrningDistribuerad I/O-styrningFlerachsad positionering och interpolering
