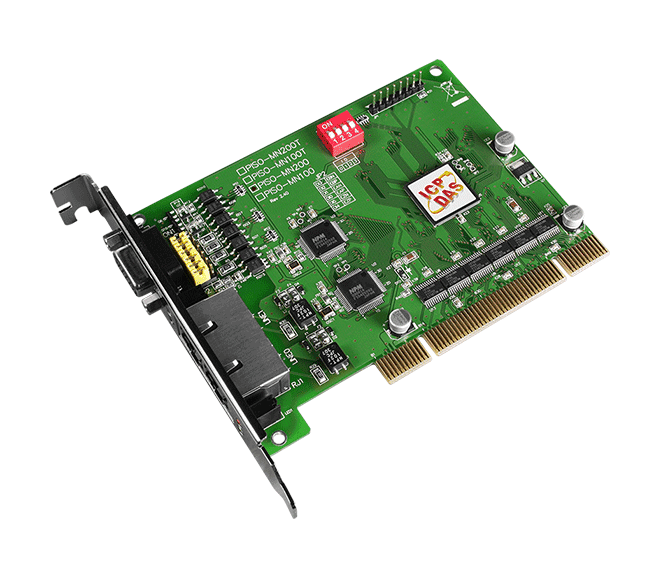

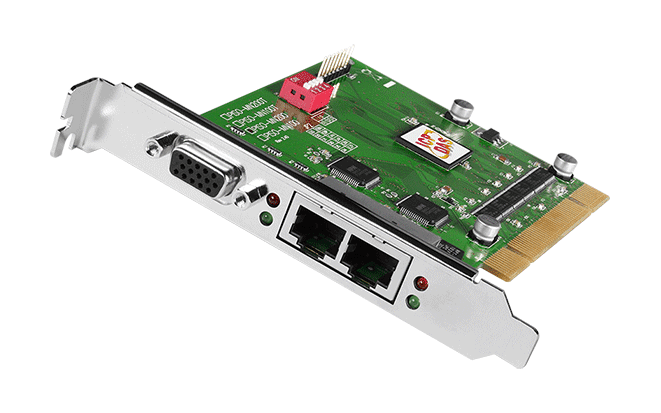

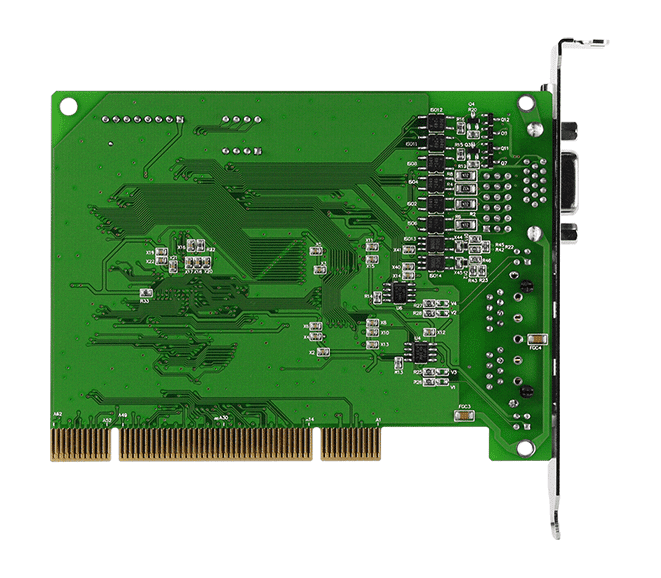

PISO-MN200 PCI Motionnet-masterkort, tvålinjig rörelse- och I/O-styrning
PCI-masterkort för Motionnet med två RJ-45-linjer för distribuerad rörelse- och I/O-styrning av upp till 128 slavmoduler, plus 8 parallella ingångar och 4 parallella utgångar.
- Två Motionnet RJ-45-linjer med programvaruvalbara överföringshastigheter på 2,5, 5, 10 eller 20 Mbps
- Distribuerad rörelsestyrning för upp till 128 axlar och distribuerad I/O för upp till 4096 punkter
- 8 parallella digitala ingångar (12–24 V, NPN eller PNP) med 3000 Vrms isolering
- 4 parallella digitala utgångar (NPN eller PNP) med 3000 Vrms isolering
- Valfri kvadraturencoderingång för linjär skala eller manuell pulsgenerator
- Avbrott vid ändring av ingångstillstånd och kommunikationsfel
3 316,80 kr per st.
| 1-9 st. | 3 316,80 kr | |
|---|---|---|
| 10-30 st. | 3 217,30 kr | −3 % |
| 31+ st. | 3 150,96 kr | −5 % |
Produktinformation "PISO-MN200 PCI Motionnet-masterkort, tvålinjig rörelse- och I/O-styrning"
PISO-MN200 CR är ett 32-bitars/33 MHz PCI-masterkort som driver två seriella Motionnet-linjer från en enda värddator. Det passar maskinautomationsprojekt som kräver distribuerad rörelsestyrning och fjärr-I/O på en och samma buss, med upp till 128 slavmoduler över båda linjerna.
Varje Motionnet-linje kan köra distribuerad I/O eller rörelsestyrning. Vid enbart I/O-användning växlar kortet signaler med upp till 2048 punkter på 64 lokala enheter inom 0,97 msek. För motorstyrning kan det hantera upp till 64 axlar för kontinuerlig positionering, nollretur och flertaxlig interpolation. Kortet har även 8 parallella digitala ingångar och 4 parallella digitala utgångar för snabb, direkt I/O vid sidan av det seriella nätverket.
Inställningen sker via EzGO Utility, och Windows-drivrutinerna stöder utveckling i VC, VB och BCB. Beställningskoden CR avser den RoHS-kompatibla versionen med RJ-45-kontakter för Motionnet. Kontrollera kabellängdsgränserna för Motionnet mot vald överföringshastighet och antal slavar innan installation.
Användningsområden
- Maskinautomation
- Distribuerad rörelsestyrning
- Distribuerad I/O-styrning
- Flertaxlig positionering och interpolation
| Portar: | 2 |
|---|---|
| Product type: | PCI master card |
| Protokoll: | Motionnet |
| Interface: | PCI |
| Digital inputs: | 8 |
| Digital outputs: | 4 |
| Isolation: | 3000 Vrms |
| Operating temperature: | 0 ~ +60 °C |
Specifikationer
| Programvara | |
|---|---|
| Stöd för OS | Windows 11 64-bit Windows 7/10 32/64-bit Windows XP/2000 32-bit |
| Utveckling | VC/VB/BCB |
| Verktyg | EzGo Utility |
| Hårdvara | |
| Kontakt | HD D-Sub 15-stift x 1 |
| LED-indikatorer | |
| Status | Anslutning (grön) Kommunikationsfel (röd) |
| Allmänt | |
| Avbrott | Ändring av ingångstillstånd, kommunikationsfel |
| Digital ingång | |
| Kanaler | 8 |
| Typ | 12-24 V, NPN eller PNP |
| Isolation | 3000 Vrms |
| Ingångsimpedans | 4.7 KΩ |
| Digital utgång | |
| Kanaler | 4 |
| Typ | NPN eller PNP |
| Isolation | 3000 Vrms |
| PC-buss | |
| Typ | 32-bitars/33 MHz universell PCI-buss |
| Motionnet | |
| Kommunikationskontakter | RJ-45 x 2 |
| Överföringshastighet | 2,5, 5, 10, 20 Mbps (programvarustyrd) |
| Längd | Max. 100 m (20 Mbps; 32 slavmoduler) Max. 50 m (20 Mbps; 64 slavmoduler) Max. 100 m (10 Mbps; 64 slavmoduler) |
| Protokoll | Motionnet (halvduplex RS-485) |
| Ström | |
| Förbrukning | +5 V @ 500 mA |
| Miljö | |
| Driftstemperatur | 0 ~ +60 °C |
| Lagringstemperatur | -20 ~ +80°C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
