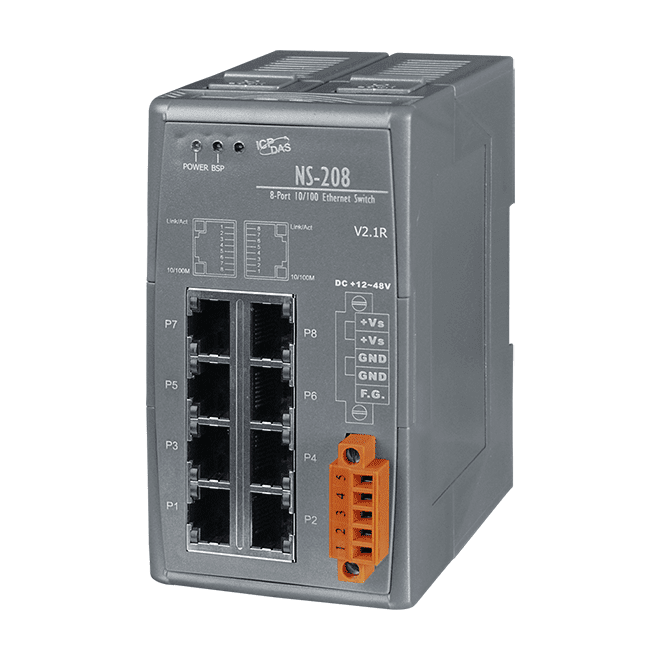

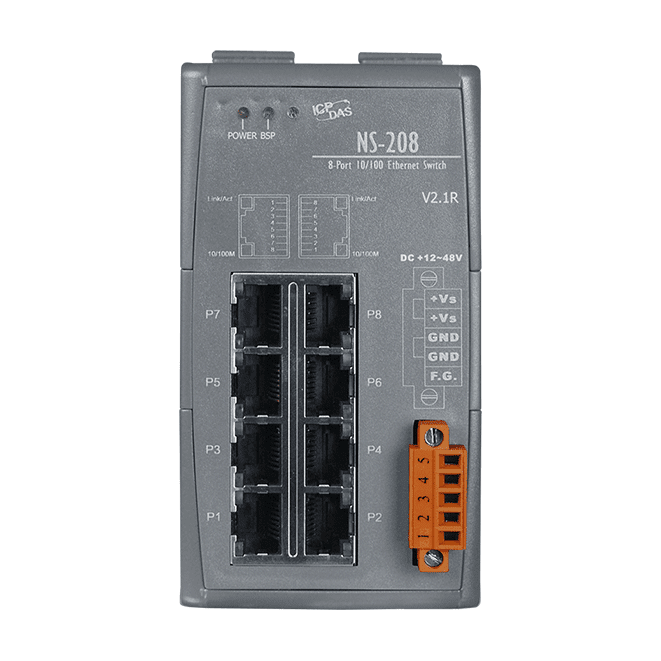

NS-208 Ohanterad industriell Ethernet-switch med 8 portar, 10/100Base-TX
Ohanterad industriell Ethernet-switch med 8 portar för 10/100Base-TX, med store-and-forward-switching, automatisk MDI/MDI-X och matningsingång på +12 till +48 VDC för montering på DIN-skena.
- Åtta skärmade RJ-45-portar som stöder 10/100Base-TX med autonegotiering
- Automatisk MDI/MDI-X-korsning för plug-and-play-anslutning
- Store-and-forward-behandling med 1 Mbit buffertminne för ramar
- IEEE 802.3x-flödeskontroll för full duplex och back-pressure för halv duplex
- Brett matningsområde på +12 till +48 VDC med skydd mot felaktig polaritet
- 1500 Vrms isolation i en minut
2 019,95 kr per st.
| 1-9 st. | 2 019,95 kr | |
|---|---|---|
| 10-30 st. | 1 921,15 kr | −5 % |
| 31+ st. | 1 822,35 kr | −10 % |
Produktinformation "NS-208 Ohanterad industriell Ethernet-switch med 8 portar, 10/100Base-TX"
Den NS-208 CR är en ohanterad industriell Ethernet-switch med åtta skärmade RJ-45-portar för nätverk enligt 10/100Base-TX. Varje port förhandlar automatiskt om sin hastighet och detekterar själv korsad kabeldragning, så enheter kan anslutas utan specialkablar eller manuell konfiguration.
Ramar buffras och vidarebefordras med store-and-forward-behandling, och switchen stöder både IEEE 802.3x-flödeskontroll för full duplex och back-pressure-flödeskontroll i halv duplex. En länk- och aktivitetslampa per port samt indikatorer för matning och hastighet underlättar idrifttagning och felsökning.
Switchen är avsedd för montering på DIN-skena, accepterar en matningsspänning på +12 till +48 VDC med skydd mot felaktig polaritet och fungerar vid -40 till +75 °C. Den passar ingenjörer som behöver en enkel och driftsäker Ethernet-stomme inuti elskåp utan den konfigurationsbelastning som en hanterad switch medför.
Användningsområden
- Industriell Ethernet-nätverkning i elskåp på DIN-skena
- Anslutning av 10/100Base-TX-enheter i automations- och maskinstyrningssystem
| Driftstemperatur: | -40 ~ +75 °C |
|---|---|
| Gränssnitt: | RJ-45 |
| Hölje: | Plast |
| Montering: | DIN-skena |
| Portar: | 8 |
| Produkttyp: | Ethernetswitch |
| Strömingång: | +12 ~ +48 VDC |
| Isolation: | 1500 Vrms |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | Ström, Länk/Akt, 10/100M |
| Ethernet | |
| Portar | 8 x RJ-45, 10/100Base-TX |
| Standarder | IEEE 802.3, 802.3u, 802.3x |
| Bearbetningstyp | Store & forward |
| MAC-tabell | 2048 |
| Bildbuffertminne | 1 Mbit |
| Flödeskontroll | IEEE 802.3x flödeskontroll, bakåttrycksflödeskontroll |
| Isolation | 1500 Vrms 1 minut |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +12 ~ +48 VDC (icke-isolerad) |
| Förbrukning | 0,15 A @ 24 VDC |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 64 x 118 x 98 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -40 °C ~ +75 °C |
| Lagringstemperatur | -40 °C ~ +85 °C |
| Luftfuktighet | 10 % ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter

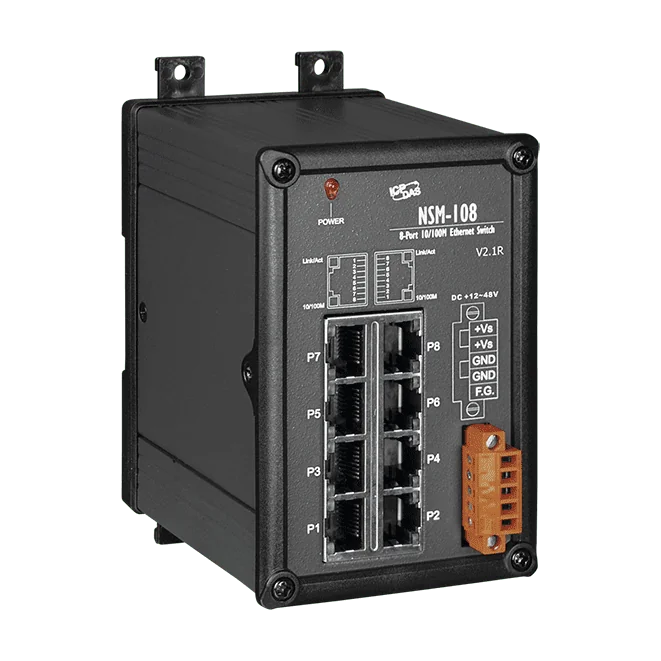

NSM-108 är en oshanterad industriell Ethernet-switch med åtta skärmade RJ-45-portar, där varje port stöder 10/100Base-TX med automatisk hastighetsförhandling och automatisk MDI/MDI-X-korsning. Ingenjörer kan ansluta enheter utan att behöva oroa sig för kabeltyp eller portkoppling, vilket förenklar idrifttagningen i plug-and-play-nätverk.Varje port har en egen ramburff och använder store-and-forward-behandling, vilket innebär att ramar tas emot helt och kontrolleras innan de vidarebefordras. Flödeskontroll förhandlas på varje länk, med IEEE 802.3x vid full duplex och backtryck vid halv duplex. Länk- och datahastighetslysdioder på varje port underlättar felsökning i fält.Enheten accepterar ett brett matningsområde på +12 VDC ~ +48 VDC med skydd mot omvänd polaritet och drar 0,15 A vid 24 VDC. Metallhöljet har skyddsklass IP20 och kan monteras på DIN-skena eller på vägg. NSM-108 fungerar från -40 °C till +75 °C, vilket passar skåp i krävande industrimiljöer.AnvändningsområdenIndustriella Ethernet-nätverk
