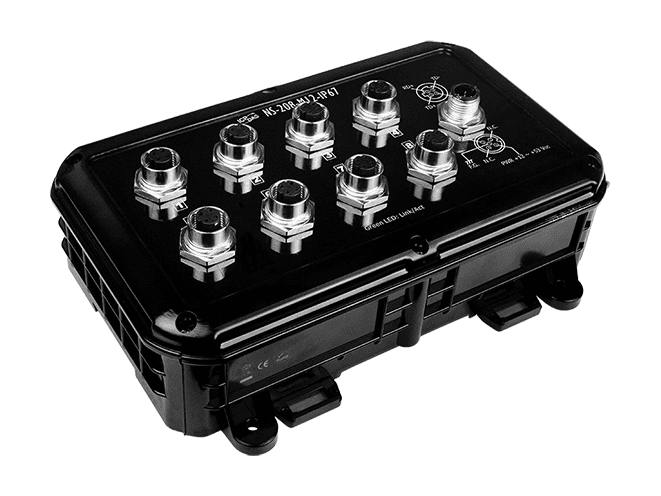

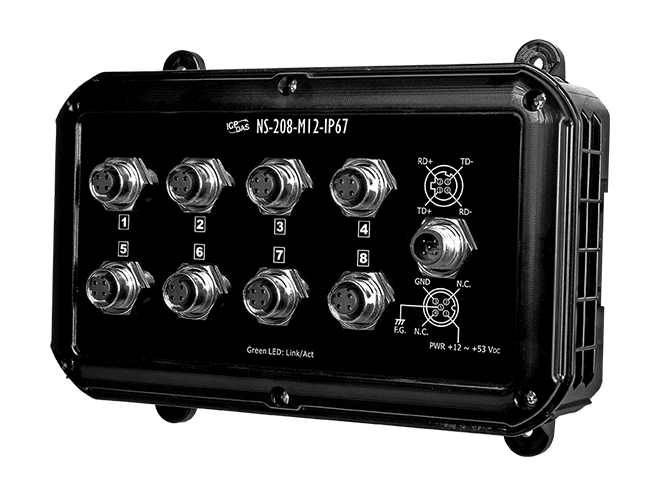

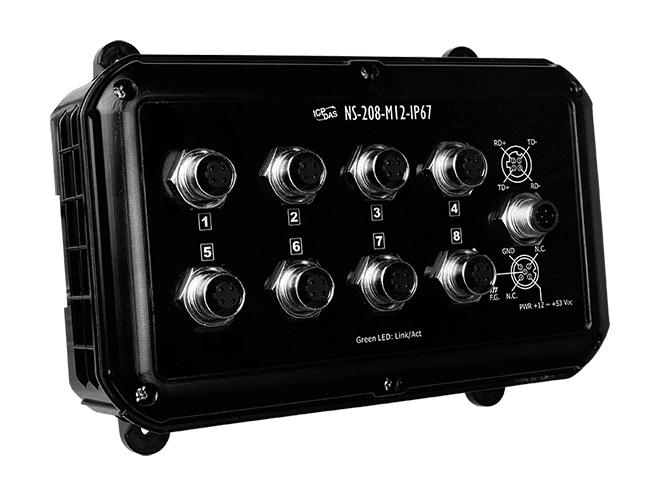

NS-208-M12-IP67 8-portars M12 ohanterad Ethernet-switch, IP67
Ohanterad 8-portars Ethernet-switch för 10/100 Mbps med M12-kontakter klassade IP67, matningsingång 12 till 53 VDC och montering på DIN-skena eller vägg för tuffa industriella nätverk.
- 8 x 10/100Base-TX M12-portar med IP67-skydd mot inträngning
- Automatisk förhandling av 10/100 Mbps-hastighet på varje port
- IEEE 802.3x fullduplex-flödeskontroll och halvduplex-backpressure
- Automatisk MDI/MDI-X-korsning för plug-and-play-anslutning
- Store-and-forward-behandling med MAC-tabell för 1024 poster
- Brett ingångsområde +12 VDC ~ +53 VDC med skydd mot omvänd polaritet
6 125,72 kr per st.
| 1-9 st. | 6 125,72 kr | |
|---|---|---|
| 10-30 st. | 5 818,34 kr | −5 % |
| 31+ st. | 5 510,96 kr | −10 % |
Produktinformation "NS-208-M12-IP67 8-portars M12 ohanterad Ethernet-switch, IP67"
NS-208-M12-IP67 är en ohanterad 8-portars Ethernet-switch för 10/100 Mbps, byggd för industriella nätverk där kontakterna måste vara tätade och säkra. Varje port använder en honkontakt av typen M12 D-kodad med 4 stift, skärmad och klassad IP67, och den låsbara M12-konstruktionen passar installationer som utsätts för kraftiga vibrationer och stötar.
Switchen arbetar i store-and-forward-läge och förhandlar automatiskt hastighet på varje port. Den stödjer IEEE 802.3, 802.3u och 802.3x, med fullduplexdrift, halvduplex-backpressure för flödeskontroll och automatisk MDI/MDI-X-korsning, så att kabeldragningen inte behöver anpassas till porttypen. Isolationsspänningen på 1500 Vrms och skydd mot omvänd polaritet ger extra marginal i krävande installationer.
Det breda ingångsområdet +12 VDC till +53 VDC täcker de vanliga matningsstandarderna inom industriell automation, vilket gör att någon extern spänningsomvandlare inte behövs. Enheten levereras med åtta M12D-4P-IP68-kontakter, åtta A-CAP-M12M-skyddslock, en M12A-5P-IP68-kontakt och ett A-CAP-M12F-skyddslock. Driftstemperaturen är -10 °C till +60 °C med IP67-skydd, eller -40 °C till +75 °C med IP66-skydd.
Användningsområden
- Industriella Ethernet-nätverk i tuffa miljöer
- Installationer som utsätts för kraftiga vibrationer och stötar
- Industriella automationssystem med matning på 12 till 53 VDC
| Driftstemperatur: | -10 ~ +60 °C |
|---|---|
| Gränssnitt: | M12 |
| Hölje: | Plast |
| Montering: | DIN-skena, vägg |
| Portar: | 8 |
| Produkttyp: | Ethernetswitch |
| Protokoll: | IEEE 802.3 |
| Strömingång: | +12 VDC ~ +53 VDC |
| Isolation: | 1500 Vrms |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | PWR, Länk/Akt |
| Ethernet | |
| Portar | 8 x M12-kontakt, 10/100Base-TX |
| Standarder | IEEE 802.3, 802.3u, 802.3x, 10/100 Base-T(X) autoförhandlingshastighet, F/H-duplexläge och automatisk MDI/MDI-X-anslutning |
| Bearbetningstyp | Store & forward |
| MAC-tabell | 1024 |
| Minnesbandbredd | 3,2 Gbps |
| Bildbuffertminne | 512 Kbit |
| Flödeskontroll | IEEE 802.3x flödeskontroll, bakåttrycksflödeskontroll |
| Isolation | 1500 Vrms 1 minut |
| Kontakt | Hon-kontakt 4-polig skärmad M12 D-kodad |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +12 VDC ~ +53 VDC |
| Förbrukning | 0,12 A @ 48 VDC |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | DIN-skenemontering: 190 x 112 x 62 (B x L x H) Väggmontering: 190 x 134 x 62 (B x L x H) |
| Installation | DIN-skenemontering eller väggmontering |
| Skyddsklass (IP) | IP67 |
| Miljö | |
| Driftstemperatur | -10 °C ~ +60 °C (skyddsklass IP67) -40 °C ~ +75 °C (skyddsklass IP66) |
| Lagringstemperatur | -10 °C ~ +60 °C (skyddsklass IP67) -40 °C ~ +75 °C (skyddsklass IP66) |
| Luftfuktighet | 100 % RF vid driftstemperatur -10 °C ~ +60 °C 10 % ~ 90 % RF, icke kondenserande vid driftstemperatur -40 °C ~ +75 °C |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
