M-7013PD-G 1-kanals RTD-ingångsmodul med DI, DO och LED-display

I-7013 CR är en RTD-ingångsmodul med en kanal för direkt temperaturmätning med Pt100-, Pt1000- och Ni120-givare. Den stöder 2-, 3- och 4-ledaranslutningar, och ledarmotståndskompensation finns för 3- och 4-ledarinkoppling, vilket hjälper till att hålla mätfel från kabelresistans under kontroll.Varje kanal har 16-bitars upplösning, en noggrannhet på ±0,05 % av FSR och en samplingshastighet på 10 Hz. Detektering av öppen krets flaggar brutna givaranslutningar, och modulen har 3000 VDC isolation mellan modulens kretsar.Kommunikation sker via en RS-485-port med DCON-protokollet, med baudrater från 1200 till 115200 bps och valbara dataformat. Modulen är avsedd för montering på DIN-skena och arbetar med +10 till +30 VDC inom driftområdet -25 till +75 °C.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

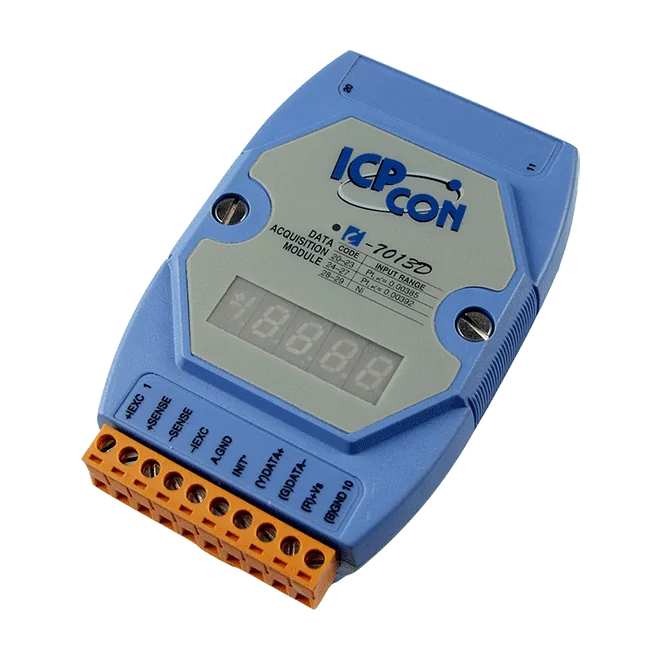

I-7013D CR är en ingångsmodul för RTD med en kanal för direkt temperaturmätning med Pt100-, Pt1000- och Ni120-givare. Den stödjer 2-, 3- och 4-ledaranslutningar för RTD, och ledningsmotståndet kan elimineras vid 3- och 4-ledaranslutning, vilket hjälper till att bibehålla mätnoggrannheten vid längre givarkablar.Lokala avläsningar visas på en 5-siffrig 7-segments LED-display, medan RS-485-porten kommunicerar med protokollet DCON med 1200 till 115200 bps. Detektering av öppen ledning och en inbyggd dubbel watchdog (modul och kommunikation) hjälper ingenjörer att upptäcka givarfel och håller obevakade installationer igång. Isoleringen inne i modulen på 3000 VDC skiljer ingången från resten av modulen.Modulen levereras med blått hölje och är avsedd för montering på DIN-skena samt en matning på 10 till 30 VDC med skydd mot omvänd polaritet. Den har ett driftområde på -25 till +75 °C och används typiskt inom:ByggnadsautomationFabriksautomationMaskinautomationFjärrunderhåll och diagnosTestutrustningTillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnosTestutrustning

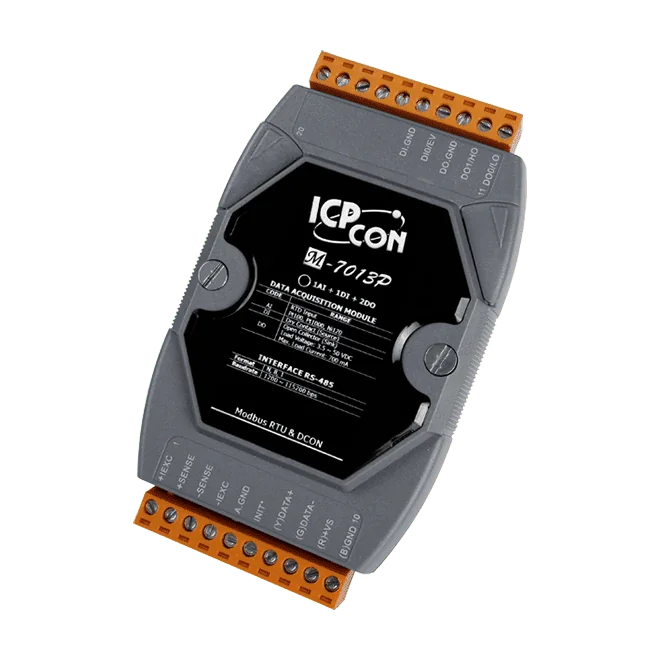

M-7013P-G är en RTD-temperaturingångsmodul med en kanal för DIN-skenmonterad fjärrstyrd I/O. Den accepterar Pt100-, Pt1000- och Ni120-givare med 2-, 3- eller 4-ledaranslutning och erbjuder elimineringen av ledningsmotstånd för 3- och 4-ledarkoppling samt brottdetektering, så att ingenjörer kan övervaka givarkabelns integritet såväl som temperaturen.Utöver den analoga ingången har modulen en digital ingång som kan användas som händelseräknare med 50 Hz och två MOSFET-digitala utgångar med öppen kollektor som kan konfigureras som hög/låg-larm. Båda utgångarna är av sänkningstyp (sink), med programmerbara värden för start och säkert läge, och har kortslutningsskydd.Kommunikationen sker via en RS-485-port som stöder Modbus RTU och DCON, med överföringshastigheter från 1200 till 115200 bps. Modulen har 3000 VDC isolation mellan kretsarna i modulen, en inbyggd dubbel watchdog och arbetar med +10 till +30 VDC i ett driftsområde på -25 till +75 °C.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

The M-7011-G (beställningskod M-7011-G CR) är en analog ingångsmodul med en kanal ur M-7000-serien för RS-485 fjärr-I/O. Den tar emot spännings-, ström- och termoelementsignaler, med termoelementtyperna J, K, T, E, R, S, B, N och C, och omvandlar dem med 16-bitars upplösning.Förutom den analoga kanalen har modulen en digital ingång som kan användas som 50 Hz händelseräknare samt två öppen-kollektor-digitala utgångar som kan användas som hög/låg-larm. Ledningsbrottsdetektering ingår för termoelementingångar, och 3000 VDC isolation inom modulen är inbyggd.Kommunikation sker via en RS-485-port med Modbus RTU eller DCON, konfigurerbart via programvara, vid 1200 ~ 115200 bps. En inbyggd dubbel watchdog och en strömingång på +10 ~ +30 VDC kompletterar specifikationen.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
