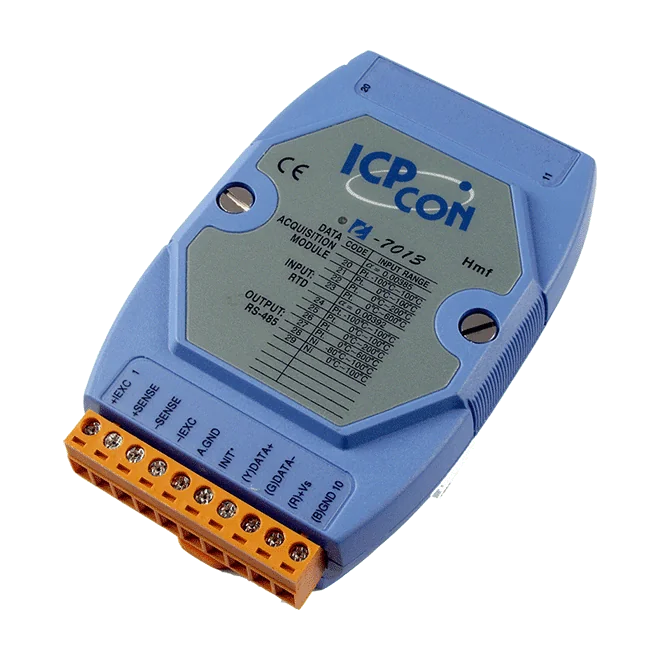

I-7013 1-kanals RTD-ingångsmodul, DCON-protokoll, Pt100/Pt1000/Ni120
1-kanals RTD-ingångsmodul för Pt100-, Pt1000- och Ni120-givare, med 2/3/4-ledaranslutningar, detektering av öppen krets och RS-485 DCON-kommunikation.
- Enkel RTD-ingång för Pt100-, Pt1000- och Ni120-givare
- 2/3/4-ledaranslutningar för RTD med detektering av öppen krets
- Ledarmotståndskompensation för 3- och 4-ledaranslutningar
- 16-bitars upplösning, noggrannhet ±0,05 % av FSR, samplingshastighet 10 Hz
- 3000 VDC isolation inom modulen
- RS-485-port med DCON-protokoll, 1200 ~ 115200 bps
2 188,90 kr per st.
| 1-9 st. | 2 188,90 kr | |
|---|---|---|
| 10-30 st. | 2 122,90 kr | −3 % |
| 31+ st. | 2 078,91 kr | −5 % |
Produktinformation "I-7013 1-kanals RTD-ingångsmodul, DCON-protokoll, Pt100/Pt1000/Ni120"
I-7013 CR är en RTD-ingångsmodul med en kanal för direkt temperaturmätning med Pt100-, Pt1000- och Ni120-givare. Den stöder 2-, 3- och 4-ledaranslutningar, och ledarmotståndskompensation finns för 3- och 4-ledarinkoppling, vilket hjälper till att hålla mätfel från kabelresistans under kontroll.
Varje kanal har 16-bitars upplösning, en noggrannhet på ±0,05 % av FSR och en samplingshastighet på 10 Hz. Detektering av öppen krets flaggar brutna givaranslutningar, och modulen har 3000 VDC isolation mellan modulens kretsar.
Kommunikation sker via en RS-485-port med DCON-protokollet, med baudrater från 1200 till 115200 bps och valbara dataformat. Modulen är avsedd för montering på DIN-skena och arbetar med +10 till +30 VDC inom driftområdet -25 till +75 °C.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | RTD Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Analog inputs: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| Isolation mellan moduler | 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±2 kV kontakt för varje terminal |
| Överspänning (IEC 61000-4-5) | ±0,5 kV för nätledning |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation |
| Analog ingång | |
| Kanaler | 1 |
| Typ | RTD |
| Sensortyp | Pt100, Pt1000, Ni120 |
| Resistansmätning | 3,2 kΩ max. |
| Upplösning | 16-bit |
| Noggrannhet | ±0,05 % av FSR |
| Samplingshastighet | 10 Hz |
| Överspänningsskydd | ±5 VDC |
| Detektering av öppen ledning | Ja |
| 3-tråds RTD-ledarresistanselimination | Ja |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| Protokoll | DCON |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +10 ~ +30 VDC |
| Förbrukning | 0.7 W |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
