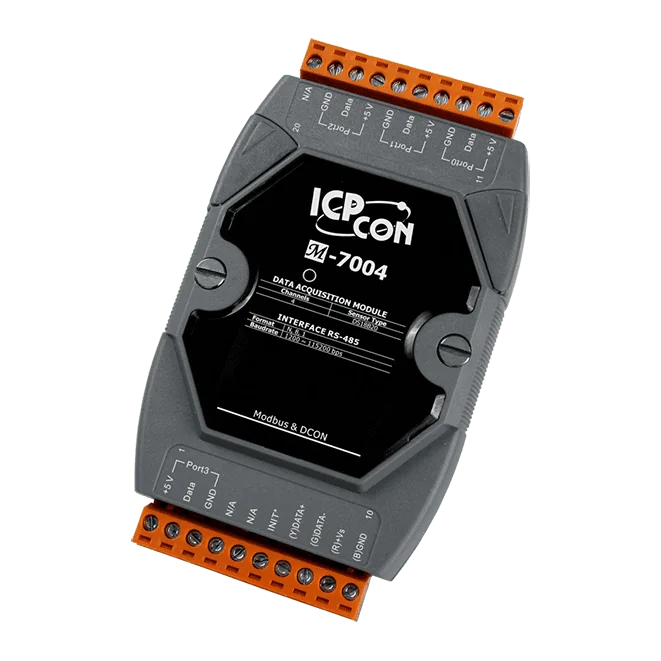

M-7004-G 4-portars DS18B20-temperatursensormodul, DCON/Modbus RTU

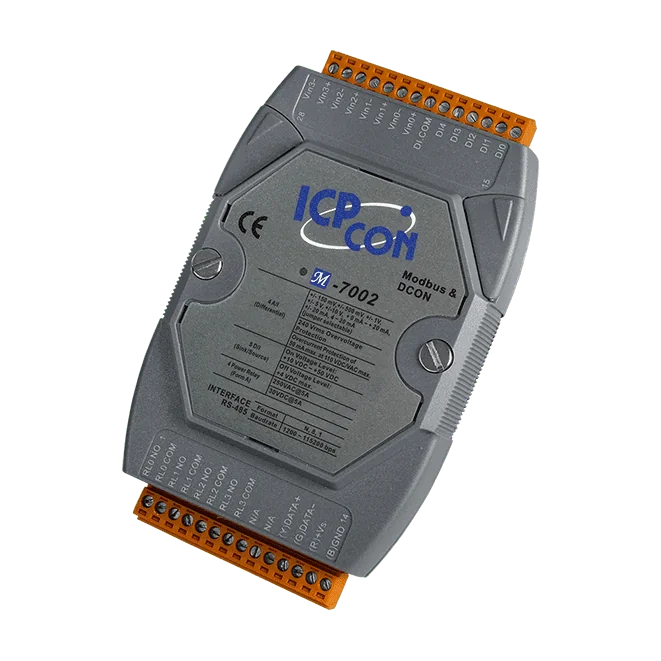

M-7002-G CR är en RS-485 I/O-modul för DIN-skena som kombinerar 16-bitars analogingångar, digitala ingångar och reläutgångar i en enhet. Var och en av de fyra differentiella analogkanalerna kan konfigureras individuellt för spännings- eller strömområden, och ingångstypen väljs med jumper. Den passar ingenjörer som behöver precis mätning tillsammans med kopplingsstyrning från en och samma RS-485-nod.De analoga kanalerna täcker områden från ±150 mV upp till ±10 V och ±20 mA, samt 0 ~ 20 mA och 4 ~ 20 mA. Normalläget samplar med 10 Hz med en noggrannhet på 0,1 % av FSR, medan snabbläget samplar med 60 Hz med 0,5 % av FSR. Varje analog ingång är skyddad mot överspänning upp till 240 Vrms, och modulen är internt isolerad upp till 2500 VDC.De fem digitala ingångarna är av typen våtkontakt, sink eller source, och de fyra reläerna i Form A för effekt är dimensionerade för 5 A vid 250 VAC eller 30 VDC. Modbus RTU och DCON stöds över RS-485-porten vid 1200 ~ 115200 bps. Det grå höljet (-G) identifierar denna variant av M-7002-serien.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

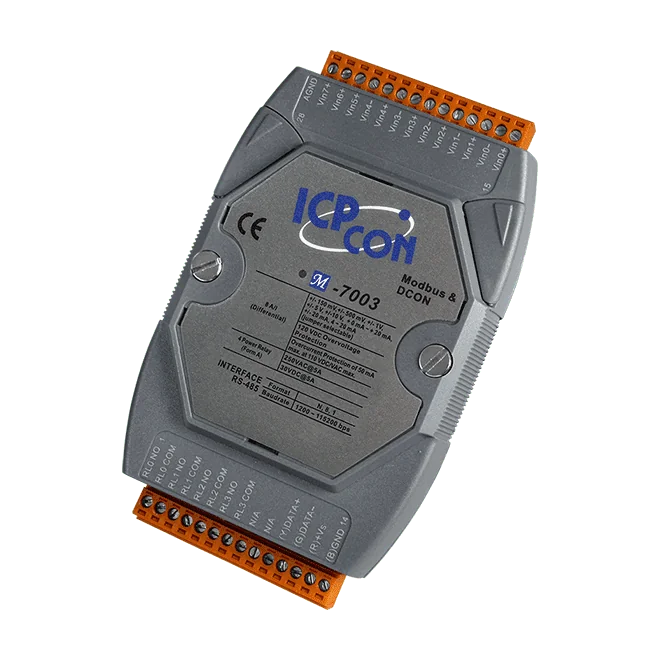

Den M-7003-G är en RS-485-modul för fjärrstyrd I/O som kombinerar åtta 16-bitars analoga ingångar med fyra Form A-reläutgångar i en enhet för DIN-skena. Varje analog kanal kan ges sitt eget ingångsområde, vilket passar blandade sensorinstallationer där signaltyperna skiljer sig mellan kanalerna. Spännings- eller strömingång väljs med jumper, och samplingshastigheten kan kopplas mellan normalt och snabbt läge beroende på vilken responstid som krävs.Modulen är byggd för elektriskt krävande miljöer. De analoga kanalerna tål överspänning upp till 120 VDC, och konstruktionen omfattar 2500 VDC isolering inne i modulen samt en ESD-märkning på 4 kV på varje anslutning. En inbyggd dubbel watchdog stödjer drift utan tillsyn, medan reläernas startvärden och säkra värden kan programmeras så att utgångarna får ett bestämt läge efter uppstart eller vid ett kommunikationsfel.M-7003-G är gråkapslingsvarianten av M-7003 för ingenjörer som behöver DCON- eller Modbus RTU-åtkomst över en delad RS-485-buss. Typiska användningsområden är byggnads- och fabriksautomation, maskinstyrning samt fjärrunderhåll och fjärrdiagnostik.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

M-7005-G CR är en DIN-skensmonterad fjärr-I/O-modul för temperaturmätning med termistorer. Var och en av modulens åtta ingångskanaler kan konfigureras separat, så att olika termistortyper kan användas sida vid sida på samma modul. Det finns inbyggt stöd för ett antal standardiserade termistorkurvor, och användardefinierade typer kan läggas till genom att ange Steinhart-koefficienter när en standardkurva inte stämmer med givaren.Sex digitala open-collector-utgångar av typen sink (NPN) finns tillgängliga för larmsignalering, med programmerbara start- och säkerhetsvärden. Detektering av öppen tråd på ingångarna hjälper till att identifiera brustna givarledningar. Isoleringen inom modulen är specificerad till 3000 VDC, och termistoringångarna är skyddade mot överspänning upp till 120 VDC, vilket passar installationer med krävande elektriska förhållanden.Kommunikationen sker via en enda RS-485-port som kan ställas in till Modbus RTU eller DCON i programvaran, med baudrater från 1200 till 115200 bps. Modulen har en programmerbar dubbel watchdog för övervakning av modul och kommunikation. Denna variant med grått hölje delar sina hårdvaruspecifikationer med I-7005.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

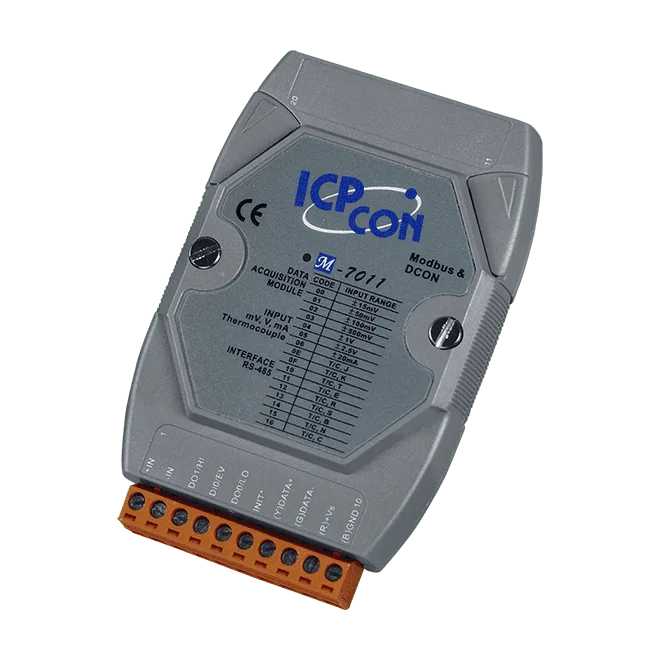

The M-7011-G (beställningskod M-7011-G CR) är en analog ingångsmodul med en kanal ur M-7000-serien för RS-485 fjärr-I/O. Den tar emot spännings-, ström- och termoelementsignaler, med termoelementtyperna J, K, T, E, R, S, B, N och C, och omvandlar dem med 16-bitars upplösning.Förutom den analoga kanalen har modulen en digital ingång som kan användas som 50 Hz händelseräknare samt två öppen-kollektor-digitala utgångar som kan användas som hög/låg-larm. Ledningsbrottsdetektering ingår för termoelementingångar, och 3000 VDC isolation inom modulen är inbyggd.Kommunikation sker via en RS-485-port med Modbus RTU eller DCON, konfigurerbart via programvara, vid 1200 ~ 115200 bps. En inbyggd dubbel watchdog och en strömingång på +10 ~ +30 VDC kompletterar specifikationen.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
