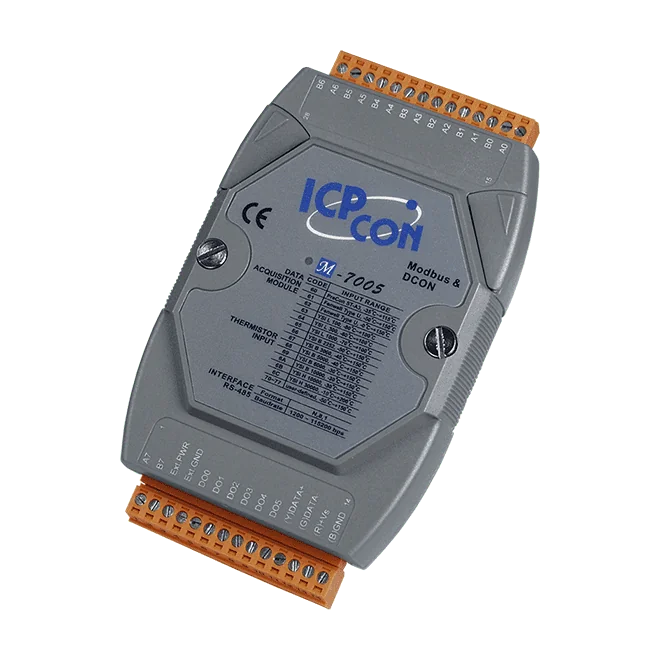

M-7005-G 8-ch termistoringång och 6-ch DO-modul, Modbus RTU/DCON
8-kanalig termistoringångsmodul med sex digitala open-collector-utgångar (sink) för larm, ansluten via RS-485 med Modbus RTU eller DCON. Grått hölje, DIN-skensmonterad.
- Åtta termistoringångar med individuell kanalkonfiguration
- Användardefinierade termistortyper med Steinhart-koefficienter
- Detektering av öppen tråd på varje ingångskanal
- Sex digitala open-collector-utgångar av typen sink (NPN) för larmutgång, upp till 650 mA per kanal
- 3000 VDC isolering inom modulen och skydd mot överspänning på 120 VDC på termistoringångarna
- Enkel RS-485-port med stöd för Modbus RTU och DCON, väljs i programvaran
2 980,86 kr per st.
| 1-9 st. | 2 980,86 kr | |
|---|---|---|
| 10-30 st. | 2 892,87 kr | −3 % |
| 31+ st. | 2 826,87 kr | −5 % |
Produktinformation "M-7005-G 8-ch termistoringång och 6-ch DO-modul, Modbus RTU/DCON"
M-7005-G CR är en DIN-skensmonterad fjärr-I/O-modul för temperaturmätning med termistorer. Var och en av modulens åtta ingångskanaler kan konfigureras separat, så att olika termistortyper kan användas sida vid sida på samma modul. Det finns inbyggt stöd för ett antal standardiserade termistorkurvor, och användardefinierade typer kan läggas till genom att ange Steinhart-koefficienter när en standardkurva inte stämmer med givaren.
Sex digitala open-collector-utgångar av typen sink (NPN) finns tillgängliga för larmsignalering, med programmerbara start- och säkerhetsvärden. Detektering av öppen tråd på ingångarna hjälper till att identifiera brustna givarledningar. Isoleringen inom modulen är specificerad till 3000 VDC, och termistoringångarna är skyddade mot överspänning upp till 120 VDC, vilket passar installationer med krävande elektriska förhållanden.
Kommunikationen sker via en enda RS-485-port som kan ställas in till Modbus RTU eller DCON i programvaran, med baudrater från 1200 till 115200 bps. Modulen har en programmerbar dubbel watchdog för övervakning av modul och kommunikation. Denna variant med grått hölje delar sina hårdvaruspecifikationer med I-7005.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Product type: | Remote I/O module |
|---|---|
| Protokoll: | DCON, Modbus RTU |
| Interface: | RS-485 |
| Digital outputs: | 6 |
| Analog inputs: | 8 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Gray |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| Isolation mellan moduler | 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal |
| Överspänning (IEC 61000-4-5) | ±0,5 kV för nätledning |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation |
| Analog ingång | |
| Kanaler | 8 |
| Typ | Termistor |
| Sensortyp | Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, YSI B6000, YSI B10000, YSI H10000, YSI H30000, användardefinierad |
| Resistansmätning | 200 kΩ max. |
| Upplösning | 16-bit |
| Noggrannhet | ±0,1 % av FSR |
| Samplingshastighet | 8 Hz (totalt) |
| Överspänningsskydd | 120 VDC |
| Konfiguration per enskild kanal | Ja |
| Detektering av öppen ledning | Ja |
| Digital utgång | |
| Kanaler | 6 |
| Typ | Öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +3,5 ~ +50 VDC |
| Lastström | 650 mA/kanal |
| Överspänningsskydd | 60 VDC |
| Överbelastningsskydd | 1.4 A |
| Kortslutningsskydd | Ja |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| Protokoll | Modbus RTU, DCON |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +10 ~ +30 VDC |
| Förbrukning | 1.3 W |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
