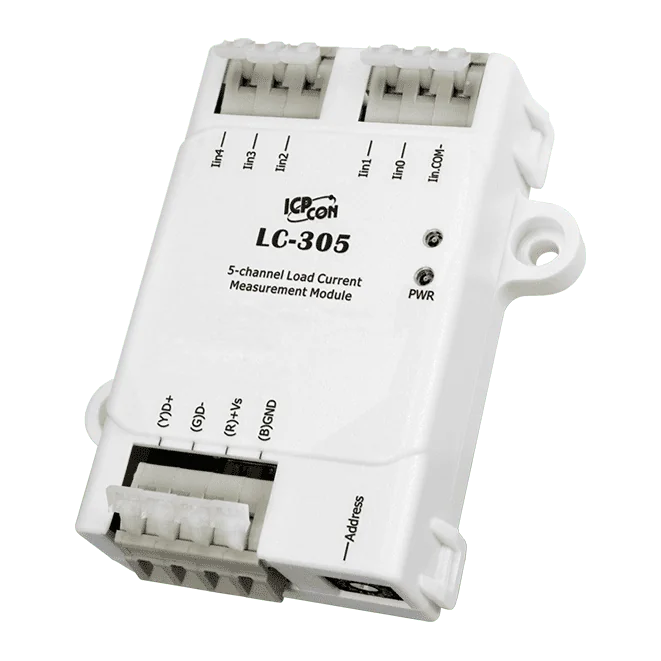

LC-305 5-kanalig AC-belastningsströmmodul, Modbus RTU
5-kanalig AC-belastningsströmmodul för övervakning av lampor och reläer, med ingångar på 0 till 5 A och RS-485-kommunikation via Modbus RTU eller DCON.
- Fem AC-belastningsströmingångar, var och en för 0 till 5 A
- Mätnoggrannhet på 3 % av FSR
- Enkel RS-485-port som stödjer Modbus RTU eller DCON, 1200 till 115200 bps
- Hårdvarukonfigurerbara adresser för drift med flera enheter på samma buss
- ESD-skydd på ±4 kV kontakt per terminal och EFT-immunitet på ±4 kV
- 2000 VDC isolering inne i modulen
1 295,40 kr per st.
| 1-9 st. | 1 295,40 kr | |
|---|---|---|
| 10-30 st. | 1 229,54 kr | −5 % |
| 31+ st. | 1 163,67 kr | −10 % |
Produktinformation "LC-305 5-kanalig AC-belastningsströmmodul, Modbus RTU"
LC-305 CR är en 5-kanalig AC-belastningsströmmodul för ljusstyrningstillämpningar. Varje kanal tar emot en AC-ingång på 0 till 5 A vid 50/60 Hz och rapporterar den uppmätta belastningsströmmen via en enda RS-485-port, så att en styrenhet kan övervaka statusen för varje lampkrets.
Modulen stödjer Modbus RTU eller DCON på sin seriella port, med överföringshastigheter från 1200 till 115200 bps. Adresser ställs in med hårdvara, vilket gör att flera moduler kan dela en och samma buss. Eftersom mätvärdena uppdateras varje sekund kan datan användas för att larma vid en trasig lampa, upptäcka en lampa som börjar försvagas och behöver bytas, eller identifiera kolavlagringar på reläkontakter som kan orsaka att de fastnar.
- Enkelpolig anslutning, med noggrannhet på 3 % av FSR
- Maximal belastningsström på 10 A per modul COM-punkt och 5 A per enskild last vid 25 °C
- Matas från 10 till 30 VDC med skydd mot omvänd polaritet
Användningsområden
- Ljusstyrning
- Detektering av lampfel och försvagning
- Övervakning av reläkontakters skick
- Övervakning av belastningsström i RS-485-nätverk
| Analoga ingångar: | 5 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | RS-485 |
| Montering: | Skruv / DIN-skena |
| Portar: | 1 |
| Produkttyp: | AC strömmätningsmodul |
| Protokoll: | DCON, Modbus RTU |
| Strömingång: | 10 ~ 30 VDC |
| Isolation: | 2000 VDC |
Specifikationer
| EMS-skydd | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV för strömförsörjning och kommunikation |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal |
| LED-indikatorer | |
| Status | 1 LED som strömindikator |
| AC-strömingång | |
| Kanaler | 5 |
| Kabeldragning | Enkeländad |
| Noggrannhet | 3 % av FSR |
| Frekvens | 50/60 Hz |
| Ström | 0 ~ 5 A |
| Max. belastningsström | 10 A/modul COM-punkt Max. enkel belastningsström 5 A vid 25°C |
| Datauppdateringshastighet | 1 sekund |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) |
| Protokoll | Modbus RTU eller DCON |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | 10 ~ 30 VDC |
| Förbrukning | 0,7 W max. |
| Mekanisk | |
| Mått (mm) | 70 x 83 x 29 (W x L x H) |
| Installation | Skruvmontering/DIN-skenmontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75°C |
| Lagringstemperatur | -30 ~ +80°C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
