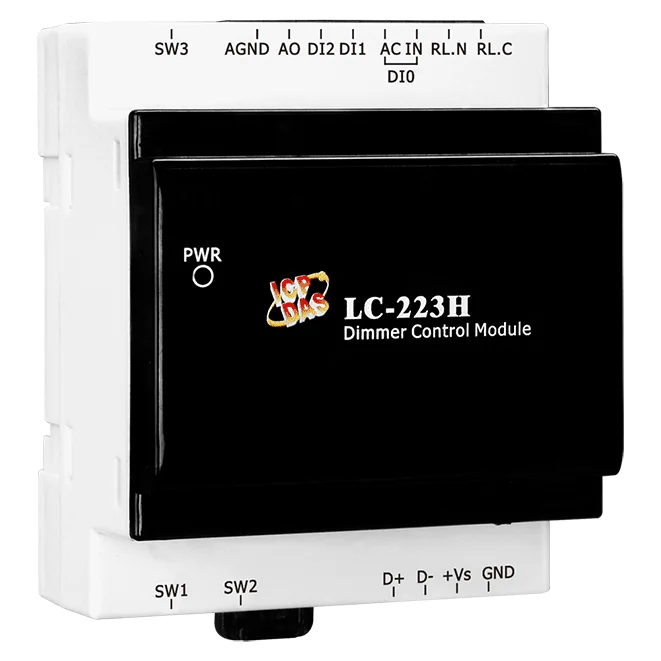

LC-223H CR Dimmerstyrningsmodul, 1-kanals analog utgång, 2-kanals torrkontaktingång
DIN-skensmonterad dimmerstyrningsmodul med isolerad analog utgång, 16 A effektrelä och torrkontakttriggers för belysning med förkopplingsdon. Stöder Modbus RTU och DCON över RS-485.
- Isolerad analog utgång för dimning: 0 till 20 mA, 4 till 20 mA, 0 till 10 V eller 1 till 10 V
- Effektreläutgång (Form A, SPST NO) med märkdata 16 A resistiv, för kopplning av förkopplingsdonet
- Två torrkontaktingångar triggar stegvis dimning från 10 % till 100 % utan värdstyrenhet
- Våtkontaktingång (65 till 240 VAC) för ljusstyrkereglering via väggströmbrytare
- Modbus RTU- och DCON-protokoll över en RS-485-port, 1200 till 115200 bps
- Programmerbara värden vid start och säkervärden för reläutgången
1 231,94 kr per st.
| 1-9 st. | 1 231,94 kr | |
|---|---|---|
| 10-30 st. | 1 198,95 kr | −3 % |
| 31+ st. | 1 176,95 kr | −4 % |
Produktinformation "LC-223H CR Dimmerstyrningsmodul, 1-kanals analog utgång, 2-kanals torrkontaktingång"
LC-223H CR är en DIN-skensmonterad ljusstyrningsmodul för dimbara förkopplingsdon. En isolerad analog utgång (0 till 20 mA, 4 till 20 mA, 0 till 10 V eller 1 till 10 V) styr ljusstyrkan, medan ett effektrelä kopplar förkopplingsdonet till och från. Dimningen kan styras av en överordnad styrenhet via RS-485 eller av lokala ingångar, vilket gör modulen lämplig för både nätverksanslutna och fristående belysningskretsar.
Två torrkontaktingångar kan stega utgången genom dess ljusstyrkesekvens från 10 % till 100 % utan fjärrstyrd värd. En våtkontaktingång (65 till 240 VAC) stöder en konventionell väggströmbrytare för ljusstyrkereglering. Kommunikationen sker via Modbus RTU eller DCON vid 1200 till 115200 bps, och olika adresser kan tilldelas genom hårdvarukonfiguration.
- Glödlampor: 40 W/220 VAC, upp till 8 uppsättningar
- LED-elektroniska förkopplingsdon: 40 W/220 VAC, upp till 10 uppsättningar
- Reläkontaktens märkdata: 16 A resistiv last
- Isolation inom modulen: 2500 VDC, med 4 kV ESD- och 2 kV överspänningsskydd
Användningsområden
- Dimning av lysrör och elektroniska förkopplingsdon
- Ljusstyrning i byggnadsautomation
- Ljusstyrkereglering via väggströmbrytare och torrkontakttrigger
- Värdstyrd belysning via RS-485-nätverk
| Portar: | 1 |
|---|---|
| Product type: | Dimmer control module |
| Protokoll: | DCON, Modbus RTU |
| Interface: | RS-485 |
| Digital inputs: | 2 dry, 1 wet |
| Relay outputs: | 1 |
| Analog outputs: | 1 |
| Isolation: | 2500 VDC |
| Power input: | 10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | 72 x 100 x 59 mm |
Specifikationer
| Isolation | |
|---|---|
| Isolation mellan moduler | 2500 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för strömförsörjning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±4 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±2 kV för strömförsörjning |
| LED-indikatorer | |
| Status | 1 LED som strömindikator |
| Analog utgång | |
| Kanaler | 1 |
| Typ | 0 ~ 20 mA, 4 ~ 20 mA, 0 ~ 10 V, 1 ~ 10 V |
| Upplösning | 12-bit |
| Noggrannhet | ±0,1 % av FSR |
| Svarstid för DA-utgång | 10 ms |
| Spänningsutgångskapacitet | 20 mA |
| Belastningsmotstånd för ström | 450 Ω |
| Digital ingång | |
| Kanaler | Torr kontakt: 2 för dimmerutlösning Våt kontakt: 1 för väggströmbrytarstyrning |
| Typ | Torr + våt kontakt |
| Spänningsnivå för TILL | Våt: 65 VAC ~ 240 VAC Torr: Ansluten till GND |
| Spänningsnivå för FRÅN | Våt: 58 VAC max. Torr: Öppen |
| Reläutgång | |
| Kanaler | 1 |
| Typ | Effektrelä, Form A (SPST N.O.) |
| Kontaktbelastning | 16 A (resistiv last) (1) 250 VAC (rekommenderad arbetsström 1,5 A) |
| Driftstid | 10 ms max. |
| Frigöringstid | 5 ms max. |
| Elektrisk uthållighet | 120 000 driftcykler |
| Mekanisk livslängd | 5 000 000 ops. |
| Värde vid påslagning | Ja, programmerbar |
| Säkervärde | Ja, programmerbar |
| Applikationsspecifikation | (1). Glödlampa: 40 W/220 VAC * 8 set (2). LED (elektronisk förkopplingsdon): 40 W/220 VAC * 10 set |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON, Modbus RTU |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 1,5 W max. |
| Strömförsörjs från plintblock | Ja, 10 ~ 30 VDC |
| Mekanisk | |
| Mått (mm) | 72 x 100 x 59 (W x L x H) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75°C |
| Lagringstemperatur | -30 ~ +80°C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
