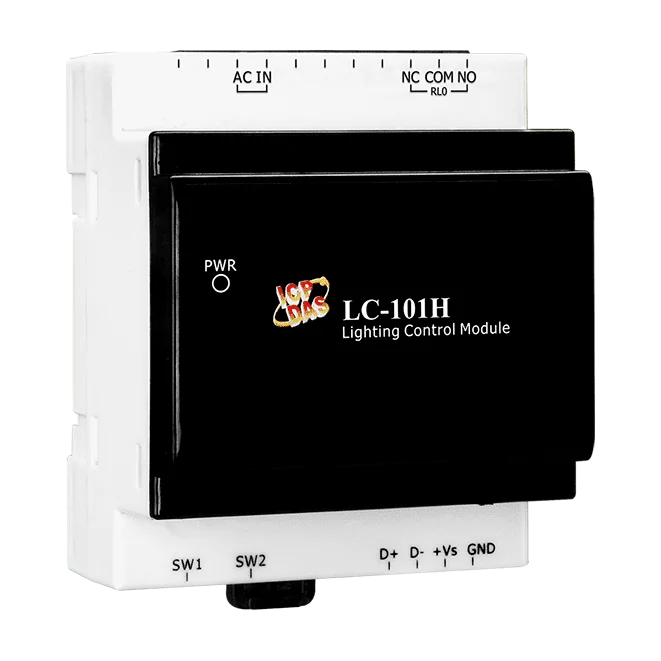

LC-101H Ljusstyrningsmodul, 1-kanal, 0-5 A AC-belastningsströmmätning
Ljusstyrningsmodul med en kanal, Form C-relä, en digital ingång för torrkontakt och 0-5 A AC-belastningsströmmätning, styrs via RS-485 eller fysiska brytare.
- Fjärrstyrd på/av-funktion för ljuskretsen via RS-485, samt lokal styrning via fysisk brytare
- Form C-reläutgång som stödjer dubbelkretsdesigner med fysiska brytare
- AC-belastningsströmmätning från 0 till 5 A, avläst via RS-485 med 3 % av FSR i noggrannhet
- Strömavläsningen kan användas för att upptäcka felaktiga lampor och bekräfta på/av-läget för dubbelkretsen
- Relä konstruerat för att tåla induktiva inkopplingsströmmar, med angivna 100 000 elektriska kopplingar
- Modbus RTU/DCON-protokoll med mjukvarukonfigurerbar baudhastighet från 1200 till 115200 bps
890,96 kr per st.
| 1-9 st. | 890,96 kr | |
|---|---|---|
| 10-30 st. | 846,96 kr | −5 % |
| 31+ st. | 802,96 kr | −10 % |
Produktinformation "LC-101H Ljusstyrningsmodul, 1-kanal, 0-5 A AC-belastningsströmmätning"
LC-101H CR är en ljusstyrningsmodul med en krets för smarta hem och byggnadsbelysning. Varje krets kan kopplas på eller av på distans via RS-485, lokalt via en fysisk brytare, eller med båda metoderna använda var för sig eller kombinerade.
Modulen mäter AC-belastningsströmmen i ljuskretsen i intervallet 0 till 5 A, så att styrenheten kan läsa av strömvärdet via RS-485. Detta hjälper till att identifiera felaktiga lampor och visar om kretsen är på eller av. Effektreläet är konstruerat för att tåla de inkopplingsströmmar som induktiva belysningslaster ger vid kopplning, vilket skyddar reläet och minskar underhållsbehovet.
Ingen programvara krävs för grundläggande kanalstyrning. När programvarustyrning behövs kommunicerar modulen via Modbus RTU, med RS-485-adressen inställd med hårdvara.
Användningsområden
- Ljusstyrning i smarta hem
- Ljuskretsar i byggnadsautomation
- Fjärrkoppling och statusövervakning av ljuslaster
| Analoga ingångar: | 1 (växelström) |
|---|---|
| Digitala ingångar: | 1 |
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | RS-485 |
| Montering: | DIN-skena |
| Portar: | 1 |
| Produkttyp: | Belysningsstyrningsmodul |
| Protokoll: | Modbus RTU/DCON |
| Reläutgångar: | 1 |
| Strömingång: | 10 ~ 30 VDC |
| Isolation: | 3000 VDC |
Specifikationer
| Programvara | |
|---|---|
| Funktion | Lokal och fjärrstyrd direktstyrning av relä PÅ/AV samt fjärrövervakning av status |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för strömförsörjning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal |
| Överspänning (IEC 61000-4-5) | ±2 kV för strömförsörjning |
| LED-indikatorer | |
| Status | 1 LED som strömindikator |
| Digital ingång | |
| Kanaler | 1 |
| Typ | Våt kontakt, 90 ~ 240 VAC |
| Spänningsnivå för TILL | 65 VAC |
| Spänningsnivå för FRÅN | 56 VAC |
| Isolation | 3000 VDC |
| Ingångsimpedans | 68 KΩ, 2W |
| Reläutgång | |
| Kanaler | 1 |
| Typ | Effektrelä, Form C (SPDT N.O+N.C.) |
| Kontaktbelastning | 30 A @ 250 VAC |
| AC-belastningsströmmätning | Ja, 0 ~ 5 A-område med 3 % av FSR-noggrannhet. |
| Driftstid | 15 ms max |
| Frigöringstid | 22 ms max. |
| Elektrisk uthållighet | 100 000 cykler |
| Mekanisk livslängd | 10 000 000 operationer |
| Värde vid påslagning | Ja |
| Säkervärde | Ja |
| Applikationsspecifikation | (1). Glödlampa: 40 W/ 220 VAC * 5 set (2). LED (elektronisk förkopplingsdon): 40 W/ 220 VAC * 8 set |
| Ethernet | |
| Nodadress | 32 till 63 för hårdvarukonfiguration |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | Hårdvarukonfiguration: fast 9600 bps Mjukvarukonfiguration: 1200 till 115200 bps |
| Dataformat | N,8,1/O,8,1/E,8,1/N,8,2 |
| Protokoll | Modbus RTU/DCON |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | 10 ~ 30 VDC |
| Förbrukning | 1,9 W max. |
| Mekanisk | |
| Mått (mm) | 72 mm x 95 mm x 57 mm |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75°C |
| Lagringstemperatur | -30 ~ +75°C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter

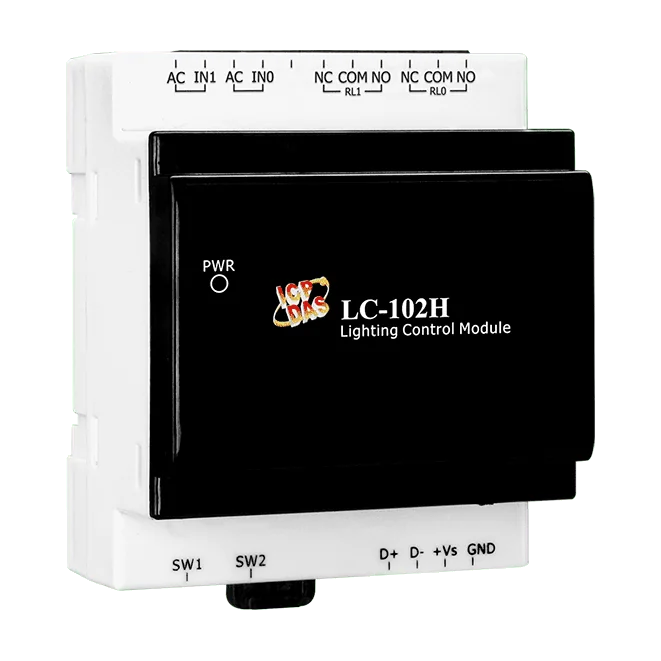

LC-102H CR är en ljusstyrningsmodul med dubbla kretsar för smarta hem- och byggnadsautomationsprojekt. Vardera av de två reläutgångarna kan slås på eller av via RS-485, med lokala fysiska brytare eller med en kombination av båda, så att ingenjörer kan välja hur styrningen delas mellan ett centralt system och väggbrytare.Modulen mäter AC-lastströmmen i intervallet 0 ~ 5 A, så styrenheten kan läsa tillbaka tillståndet för varje krets och identifiera lampor som har gått sönder eller dubbla kretsar som är påslagna eller avslagna. Reläerna är högeffektsreläer utformade för att klara de inkopplingsströmmar som uppstår när induktiva ljusbelastningar kopplas, vilket bidrar till längre livslängd och lägre underhållsbehov.Programvara behövs inte för grundläggande drift, och modulen kan styras direkt när den är installerad. För systemintegration kommunicerar den över RS-485 med Modbus RTU eller DCON, där nodadressen ställs in med hårdvara och baudhastigheten kan konfigureras i programvara från 1200 till 115200 bps.AnvändningsområdenStyrning av ljus i smarta hemLjuskretsar i byggnadsautomationÖvervakning av ljusfel och statusåterkopplingLjus med dubbla kretsar och fysiska brytare
