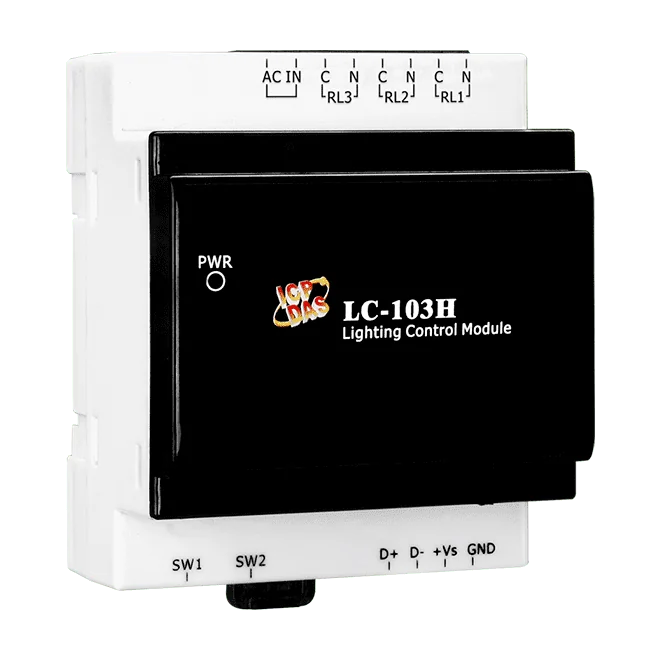

LC-103H Belysningsstyrningsmodul, 1-kanals AC-digitalingång och 3-kanals reläutgång
DIN-skenmonterad belysningsstyrningsmodul med en isolerad 90 ~ 240 VAC digitalingång och tre 16 A form A-reläutgångar, med RS-485-stöd för Modbus RTU och DCON.
- Tre effektreläer av form A, 16 A @ 250 VAC eller 16 A @ 30 VDC, för kopplning av belysningskretsar
- Stöd för belysningslaster: glödlampor 40 W/220 VAC x 8 uppsättningar, LED-förkopplingsdon 40 W/220 VAC x 10 uppsättningar
- Isolerad våtkontakt-digitalingång, 90 ~ 240 VAC, som styr reläsekvensen direkt
- 5000 Vrms isolation inom modulen
- Skydd mot ±2 kV överspänning, ±4 kV luftурladdning (ESD) och ±2 kV EFT
- RS-485-port med Modbus RTU och DCON, 9600 bps, separata adresser per protokoll inställda i hårdvaran
824,96 kr per st.
| 1-9 st. | 824,96 kr | |
|---|---|---|
| 10-30 st. | 802,96 kr | −3 % |
| 31+ st. | 780,96 kr | −5 % |
Produktinformation "LC-103H Belysningsstyrningsmodul, 1-kanals AC-digitalingång och 3-kanals reläutgång"
Modulen LC-103H CR kopplar belysningslaster direkt från en ingång på nätspänningsnivå, vilket gör det möjligt för en ingenjör att bygga en enkel reläsekvens utan någon fjärrstyrd värdstyrenhet. Den enda isolerade AC-digitalingången styr tre effektreläer, där vart och ett är ett arbetskontakt (form A, SPST N.O.) för 16 A vid 250 VAC eller 30 VDC. Driften sker lokalt och ingen programvara behövs för att styra reläkanalerna.
Modulen lämpar sig för lampor och laster med elektroniska förkopplingsdon, med märkdata 40 W vid 220 VAC för upp till 8 uppsättningar glödlampor eller 10 uppsättningar LED-förkopplingsdon. Skyddet omfattar 5000 Vrms isolation inom modulen, ±2 kV tålighet mot överspänning och EFT på matningen samt ±2 kV kontakturladdning och ±4 kV luftурladdning (ESD).
När fjärrstyrning eller statusövervakning behövs stöder RS-485-porten Modbus RTU och DCON vid 9600 bps, N, 8, 1. Separata adresser kan ställas in för respektive protokoll via hårdvarukonfiguration. Modulen matas från 10 ~ 30 VDC, drar högst 0,5 W och monteras på DIN-skena.
Användningsområden
- Belysningsstyrning i byggnadsautomation
- Belysningskretsar i hemautomation
- Koppling av glödlampe- och LED-laster med elektroniska förkopplingsdon
| Portar: | 1 |
|---|---|
| Product type: | Lighting control module |
| Protokoll: | DCON, Modbus RTU |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Relay outputs: | 3 |
| Isolation: | 5000 Vrms |
| Power input: | 10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Programvara | |
|---|---|
| Funktion | Lokal och fjärrstyrd direktstyrning av relä PÅ/AV samt fjärrövervakning av status |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±2 kV för strömförsörjning |
| ESD (IEC 61000-4-2) | ±2 kV kontakt för varje terminal ±4 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±2 kV för strömförsörjning |
| LED-indikatorer | |
| Status | 1 LED som strömindikator |
| Digital ingång | |
| Kanaler | 1 |
| Typ | Våt kontakt, 90 ~ 240 VAC |
| Spänningsnivå för TILL | 65 VAC |
| Spänningsnivå för FRÅN | 56 VAC |
| Isolation | 5000 Vrms |
| Ingångsimpedans | 68 KΩ, 1 W |
| Reläutgång | |
| Kanaler | 3 |
| Typ | Effektrelä, Form A (SPST N.O.) |
| Kontaktbelastning | 16 A @ 250 VAC eller 16 A @ 30 VDC |
| Driftstid | 10 ms max. |
| Frigöringstid | 5 ms max. |
| Elektrisk uthållighet | 120 000 driftcykler |
| Mekanisk livslängd | 5 000 000 ops. |
| Applikationsspecifikation | (1). Glödlampa: 40 W/ 220 VAC * 8 set (2). LED (elektronisk förkopplingsdon): 40 W/ 220 VAC * 10 set |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | 9600 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | Modbus RTU/DCON |
| Ström | |
| Ingångsområde | 10 ~ 30 VDC |
| Förbrukning | 0,5 W max. |
| Mekanisk | |
| Mått (mm) | 72 x 100 x 59 (W x L x H) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75°C |
| Lagringstemperatur | -30 ~ +75°C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
