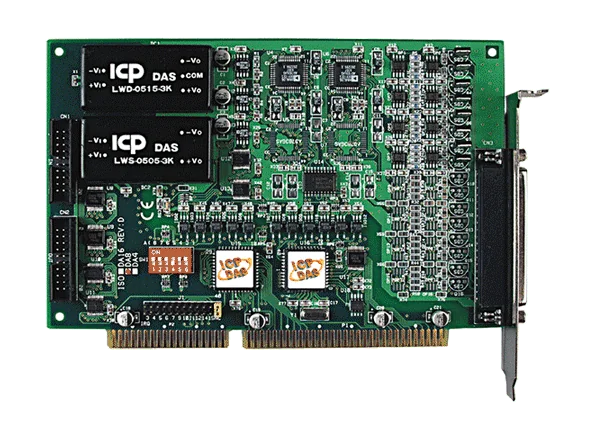

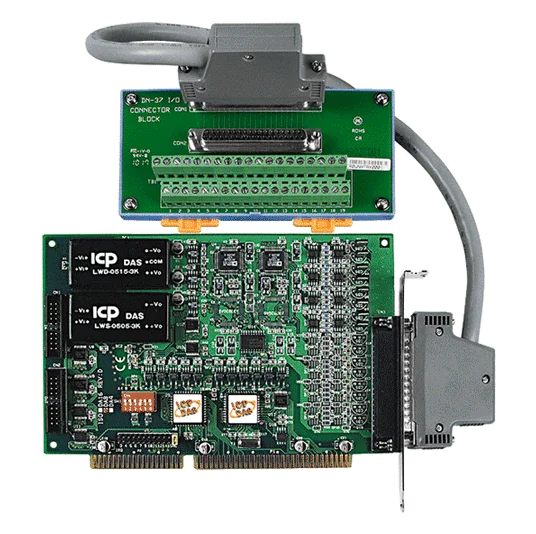

ISO-DA8/S ISA isolerat 8-kanaligt 14-bitars analogt utgångskort
ISA-buss analogt utgångskort med 8 dubbelbuffrade 14-bitars kanaler, 2500 VDC optisk isolering och programvarivalbara spännings- eller strömutgångar för PC/AT-system.
- 8 kanaler med 14-bitars dubbelbuffrad analog utgång på ett ISA-buss-kort
- Inbyggd DC/DC-omvandlare med 3000 VDC isolering och skydd med 2500 VDC optisk isolering
- Unipolär eller bipolär utgång och områdena 0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V väljs i programvara
- Spänningsutgångar och 4 ~ 20 mA strömsänka till jord från varje omvandlare
- Jumperfri, trimmerfri konstruktion med programvarukalibrering och data lagrade i EEPROM
- Utgångsvärdet vid start kan förinställas och lagras i kortets EEPROM
8 359,62 kr per st.
| 1-9 st. | 8 359,62 kr | |
|---|---|---|
| 10-30 st. | 7 941,64 kr | −5 % |
| 31+ st. | 7 523,66 kr | −10 % |
Produktinformation "ISO-DA8/S ISA isolerat 8-kanaligt 14-bitars analogt utgångskort"
Kortet ISO-DA8/S CR är ett isolerat analogt utgångskort för PC/AT-kompatibla datorer, med åtta 14-bitars kanaler som kan driva spännings- eller strömlaster. Varje kanal har sin egen omvandlare med inbyggd DC/DC-isolering, vilket passar ingenjörer som behöver hålla styrutgångarna elektriskt åtskilda från värd-PC:n.
Utgångstyp och område ställs in i programvaran, så unipolär eller bipolär drift och områdena 0 ~ 5 V, ±5 V, 0 ~ 10 V eller ±10 V kan ändras utan hårdvaruinställning. Kortet är jumperfritt och trimmerfritt, och kalibreringen utförs i programvara med data lagrade i EEPROM. Utgångsvärdet vid start kan också definieras och lagras på kortet, vilket underlättar när utgångarna måste starta från ett känt läge.
Kortet har även 16 digitala ingångar, 16 digitala utgångar och tre 16-bitars timer/räknarkanaler, alla med 5 V/TTL-nivåer. Denna beställningskod levereras med en DN-37-terminalkortplatta och en CA-3710 D-Sub-kabel, i stället för D-Sub-kontakten CA-4002 som anges för ISO-DA8 CR.
Användningsområden
- Programmerbar spänningskälla
- Programmerbar strömsänka
- Drift i tuffa miljöer
- Processreglering
| Digitala ingångar: | 16 |
|---|---|
| Digitala utgångar: | 16 |
| Driftstemperatur: | 0 ~ +60 °C |
| Gränssnitt: | ISA-buss |
| Produkttyp: | Kort för analog utgång |
| Strömingång: | +5 V |
| Isolation: | 2500 VDC fotoisolering |
Specifikationer
| Hårdvara | |
|---|---|
| Kontakt | Hon-DB37 x 1 20-polig boxlist x 2 |
| Analog utgång | |
| Kanaler | 8 |
| Område | Spänning: ±10 V Ström: 0 ~ 20 mA |
| Upplösning | 14-bit |
| Noggrannhet | 0,04 % av FSR ±2 LSB @ 25 °C, ±10 V |
| Svarstid | 250 kHz (typiskt) |
| Spänningsutgångskapacitet | ±5 mA |
| Slew rate | 0.6 V/μs |
| Driftläge | Statisk uppdatering |
| Digital ingång | |
| Kanaler | 16 |
| Typ | 5 V/TTL |
| Spänningsnivå för TILL | 2.0 V min. |
| Spänningsnivå för FRÅN | 0,8 V max. |
| Svarshastighet | 1,0 MHz (typiskt) |
| Utlösningsläge | Statisk uppdatering |
| Digital utgång | |
| Kanaler | 16 |
| Typ | 5 V/TTL |
| Driftläge | Statisk uppdatering |
| Lastspänning | Logisk 0: 0,4 V max. Logisk 1: 2,4 V min. |
| Lastström | Sänk: 2,4 mA @ 0,8 V Källa: 0,8 mA @ 2,0 V |
| Svarshastighet | 1,0 MHz (typiskt) |
| Timer/räknare/frekvens | |
| Kanaler | 3 |
| Typ | 5 V/TTL |
| Upplösning | 16-bit |
| Referensklocka | Intern: 4 MHz |
| PC-buss | |
| Typ | ISA |
| Databuss | 8-bitars |
| Ström | |
| Förbrukning | 800 mA @ +5 V |
| Mekanisk | |
| Mått (mm) | 122 x 182 x 22 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60°C |
| Lagringstemperatur | -20 ~ +70°C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör

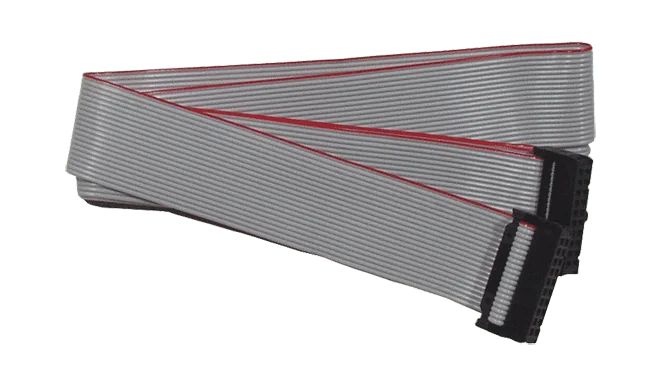

Platt kabel, 20-stift, 1 m.

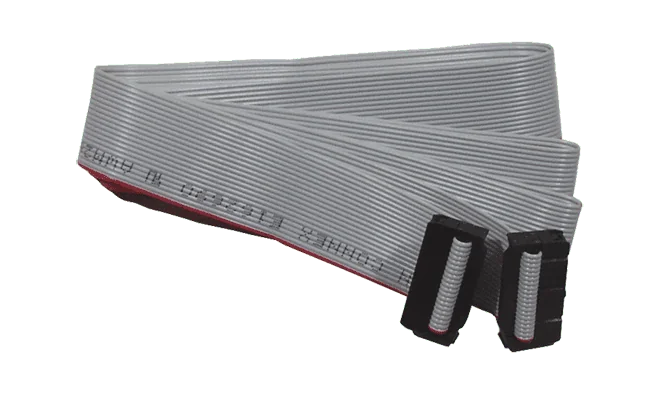

Plattkabel, 20-polig, 2 m.

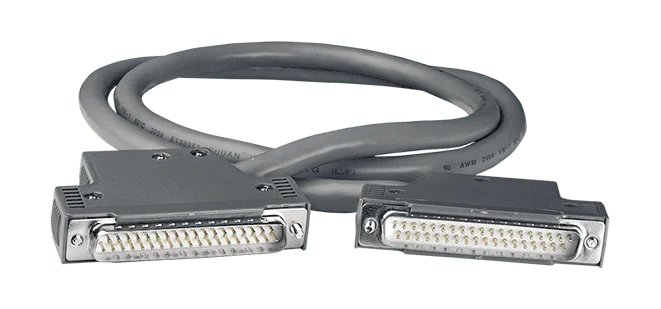

DB37-kabel hane till hane, 90º, 1 m.

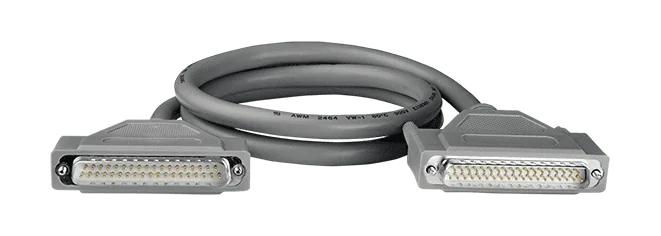

DB37-kabel hane till hane, 1 m.

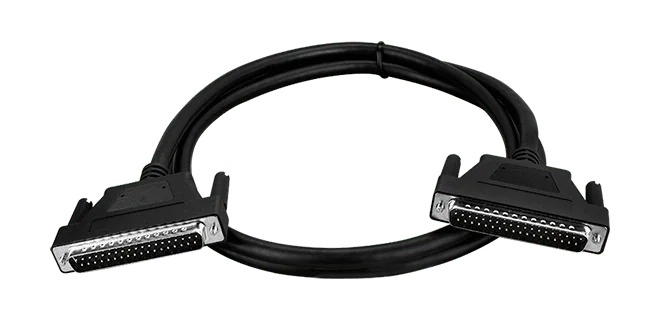

DB37-hankontakt till hankontakt-kabel, tunn monolitisk design (höghastighet), 1,5 m.

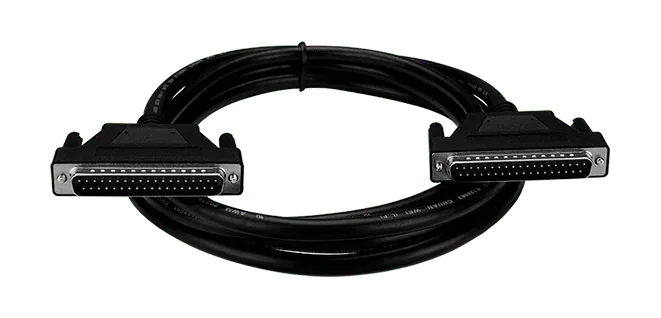

DB37-hankontakt till DB37-hankontakt-kabel, tunn monolitisk design (höghastighet), 3 m.

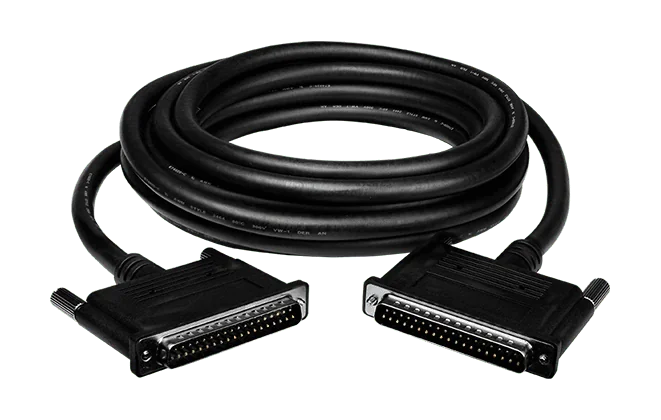

DB37-kabel hane till hane, tunn monolitisk design, 5 m.

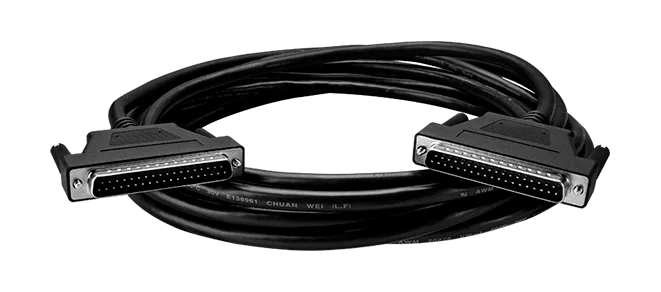

DB37 hane till hane-kabel, tunn monolitisk design (höghastighet), 5 m.

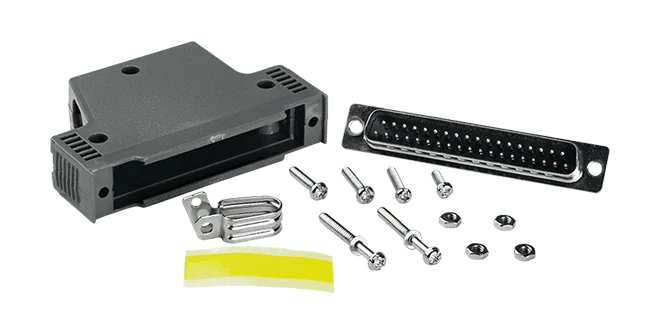

DB37-kontakt hane med plasthölje (lödtyp).

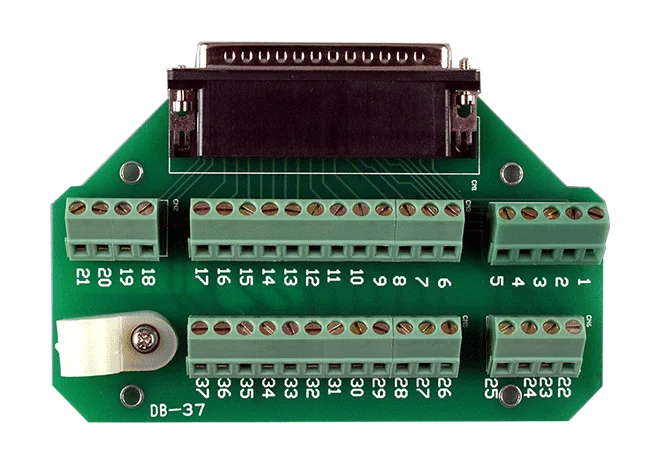

Den DB-37 CR är ett skruvplintkort för att ansluta fältkablar till ett DAQ I/O-kort med 37-polig D-sub-kontakt. Det ger ingenjörer en bekväm anslutningspunkt med 5,08 mm stigning, så att signaler kan kopplas in och servas utan att man behöver arbeta direkt på I/O-kontakten.Varje plint är ansluten stift för stift mot D-sub-gränssnittet med 37 poler, vilket förenklar kabelplanering och felsökning vid driftsättning. Kortet är märkt för en maximalström på 1 A och en maximal likspänning på 50 V, med en dielektrisk hållspänning på 250 VAC under en minut.Kortet mäter 130 mm x 78 mm och är specificerat för ett driftområde på 0~ +60 °C och ett förvaringsområde på -30 ~ +80 °C, med luftfuktighet 10% ~ 90%, icke kondenserande. Det är certifierat enligt CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenFältkoppling för DAQ I/O-kort med 37-poliga D-sub-kontakterTerminering av signaler för datainsamlingssystem

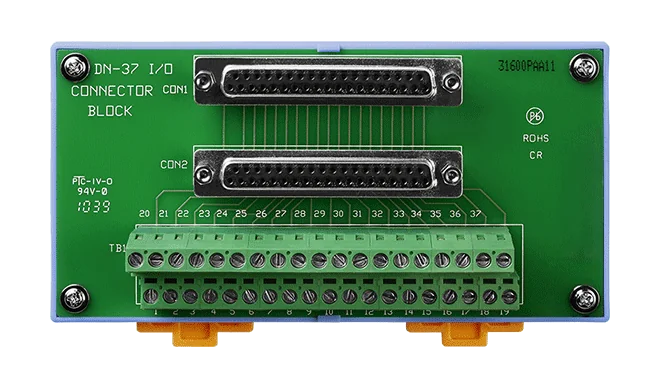

DN-37 CR är ett honkontakt-kort från DB37 till skruvplint för inkoppling av fältsignaler till datainsamlingshårdvara med DB37-anslutning. Det har två 37-poliga D-sub-kontakter, varav en är avsedd för expansion, och två 19-poliga skruvplintblock med 5,08 mm stigning, monterade på DIN-skena.Denna beställningskod inkluderar en kabel CA-3710, DB37 hane-till-hane, 45º, 1 m, så att kortet kan anslutas direkt till en kompatibel DB37-enhet vid leverans. Kortet är specificerat för upp till 1 A och 50 V DC, med en dielektrisk provspänning på 250 VAC under en minut.Med måtten 144 mm x 72 mm är kortet anpassat för kopplingsskåp där DIN-skenmontage krävs. Det är specificerat för ett driftområde på 0 ~ 60°C och är certifierat enligt CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenFältinkoppling för datainsamlingskort med DB37-anslutningSkruvplintsbrytpunkt i kopplingsskåp på DIN-skena
Liknande produkter
ISO-DA16/S CR är ett ISA-bus-kort som ger 16 isolerade, dubbelbuffrade analoga utgångar för PC/AT-kompatibla datorer. Varje kanal kan konfigureras i mjukvara som spänningsutgång eller strömsänka, så att samma kort kan fungera som programmerbar spänningskälla eller programmerbar strömsänka i samma system.Isoleringen sköts av en inbyggd DC/DC-omvandlare med märkvärde 3000 VDC, tillsammans med 2500 VDC optoisolering. Utgångstyp (unipolär eller bipolär) och område (0 ~ 5 V, ±5 V, 0 ~ 10 V eller ±10 V) ställs in i mjukvara, och kalibrering utförs också i mjukvara med data lagrad i EEPROM, så inga trimpotentiometrar eller jumprar behöver justeras.Kortet har även 16 digitala ingångar, 16 digitala utgångar på 5 V/TTL-nivå samt tre 16-bitars timer/räknarkanaler. Det levereras med en DN-37 kopplingsplint och en CA-3710 D-Sub-kabel. Ingenjörer som arbetar med processtyrning eller installationer i tuffa miljöer inom driftområdet 0 ~ +60 °C kommer att finna kortet väl lämpat för dessa uppgifter.AnvändningsområdenProgrammerbar spänningskällaProgrammerbar strömsänkaDrift i tuffa miljöerProcesstyrning

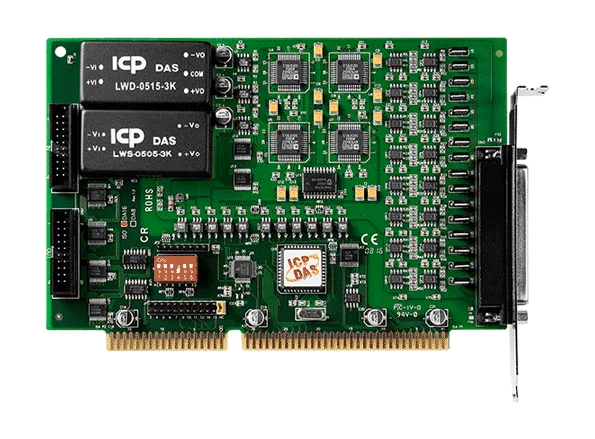

ISO-DA16 CR är ett 16-kanals analogt utgångskort med 14 bitars upplösning för PC/AT-kompatibla datorer med ISA-buss. Varje utgång har en egen omvandlare och optisk isolering dimensionerad för upp till 2500 Vrms gleichtaktsspänning (common-mode), vilket passar programmerbara spänningskällor och programmerbara strömsänkor i processtyrning och tuffa miljöer.Utgångstyp (unipolär eller bipolär) och område kan ställas in i programvara för 0 ~ 5 V, ±5 V, 0 ~ 10 V och ±10 V. Varje omvandlare har dessutom en 4 ~ 20 mA strömsänka mot jord, och utgångarna använder dubbelbuffrade D/A-latchar med programmering via kommandouppsättning.Kortet är utan jumprar och trimmerpotentiometrar. Kalibrering sker under programvarustyrning och data lagras i EEPROM, och startvärdet för varje utgång kan fördefinieras och lagras på kortet. Denna beställningskod inkluderar en CA-4002 D-Sub-kontakt.AnvändningsområdenProgrammerbar spänningskällaProgrammerbar strömsänkaDrift i tuffa miljöerProcesstyrning
