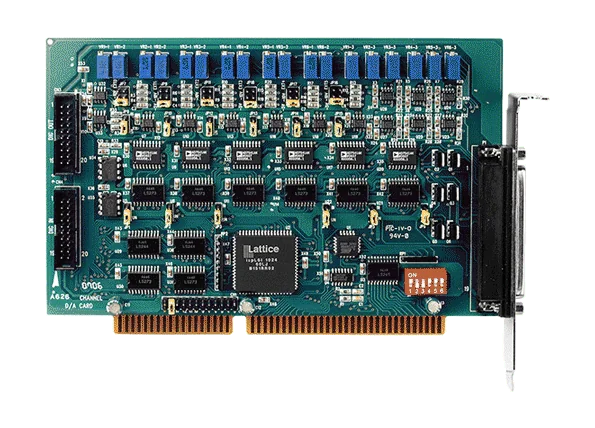

A-626 ISA-buss 6-kanals 12-bitars analog utgångskort
ISA-buss DAQ-kort med sex 12-bitars analoga utgångar, 16 digitala ingångar och 16 digitala utgångar, med stöd för spännings- och 4 ~ 20 mA sänkande strömområden.
- ISA-bussgränssnitt med 8-bitars databuss och IRQ-nivåer från IRQ3 till IRQ15
- Sex 12-bitars analoga utgångskanaler med typisk svarstid på 500 kHz
- Spänningsområden 0 ~ 5 V, 0 ~ 10 V, ±5 V och ±10 V samt 4 ~ 20 mA strömutgång med sänkande ström
- Val av utgångsområde per kanal via jumprar
- 16 DI-kanaler och 16 DO-kanaler på 5 V/TTL-nivå
- Intern referensspänning på -5 V eller -10 V, med stöd för extern referens upp till ±10 V
3 073,57 kr per st.
| 1-9 st. | 3 073,57 kr | |
|---|---|---|
| 10-30 st. | 2 974,06 kr | −3 % |
| 31+ st. | 2 918,78 kr | −5 % |
Produktinformation "A-626 ISA-buss 6-kanals 12-bitars analog utgångskort"
A-626 CR är ett ISA-bussbaserat datainsamlingskort för PC-baserade styrsystem som behöver sex 12-bitars analoga utgångar tillsammans med 16 digitala ingångar och 16 digitala utgångar. Varje D/A-kanal kan ställas in på spänningsområdet 0 ~ 5 V, 0 ~ 10 V, ±5 V eller ±10 V, eller på strömutgång med sänkande ström 4 ~ 20 mA.
Varför välja denna modell: Den passar ingenjörer som bygger analoga styr- och testriggar på äldre ISA-baserade PC:ar. Det inbyggda referenskretsen BB Ref-01 ingår för att minska termisk drift i referensspänningen. Kortet ansluts direkt till kopplingstillbehören DB-16P, DB-16R, DB-24PR, DN-20 och DN-37, och denna beställningskod inkluderar en D-Sub-kontakt CA-4002.
Drivrutinsstödet omfattar Linux, DOS, Windows 98/NT/2000 samt 32-bitars Windows XP/Vista/7, med en DLL och ActiveX-kontroll samt exempelprogram för flera utvecklingsmiljöer, inklusive LabVIEW och Visual Basic. A-726 är utformat för att vara fullt kompatibel med A-626.
Användningsområden
- Signalanalys
- Industriell automation
- Laboratorieautomation
- Sensorgränssnitt
- FFT- och frekvensanalys
- Transientanalys
- Produktionstest
- Processreglering
| Product type: | DAQ board |
|---|---|
| Interface: | ISA |
| Digital inputs: | 16 |
| Digital outputs: | 16 |
| Operating temperature: | 0 ~ +60 °C |
Specifikationer
| Hårdvara | |
|---|---|
| Kontakt | Hon-DB37 x 1 20-polig boxlist x 2 |
| Analog utgång | |
| Kanaler | 6 |
| Område | Spänning: ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V Ström: 4 ~ 20 mA |
| Upplösning | 12-bit |
| Noggrannhet | 0,01 % av FSR ±1 LSB @ 25 °C, ±10 V |
| Svarstid | 500 kHz (typiskt) |
| Spänningsutgångskapacitet | ±5 mA |
| Driftläge | Statisk uppdatering |
| Digital ingång | |
| Kanaler | 16 |
| Typ | 5 V/TTL |
| Spänningsnivå för TILL | 2.0 V min. |
| Spänningsnivå för FRÅN | 0,8 V max. |
| Svarshastighet | 1,0 MHz (typiskt) |
| Utlösningsläge | Statisk uppdatering |
| Digital utgång | |
| Kanaler | 16 |
| Typ | 5 V/TTL |
| Driftläge | Statisk uppdatering |
| Lastspänning | Logisk 0: 0,4 V max. Logisk 1: 2,4 V min. |
| Lastström | Sänk: 2,4 mA @ 0,8 V Källa: 0,8 mA @ 2,0 V |
| Svarshastighet | 1,0 MHz (typiskt) |
| PC-buss | |
| Typ | ISA |
| Databuss | 8-bitars |
| Ström | |
| Förbrukning | 0.9 A @ +5 V 110 mA @ +12 V 90 mA @ -12 V |
| Mekanisk | |
| Mått (mm) | 106 x 157 x 22 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60°C |
| Lagringstemperatur | -20 ~ +70°C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
