I-8124W-G DeviceNet-mastermodul, 1-port parallellbuss för WinPAC/ViewPAC

I-8120W-G lägger till ett CAN 2.0A/2.0B-gränssnitt till WinPAC-8000, ViewPAC och XPAC-8000 via en parallellbuss. Den inbyggda 80186-processorn kör användardefinierad firmware, så att ingenjörer kan hantera CAN-trafik lokalt medan huvudstyrenheten sköter logiken på högre nivå. Varianten -G är den RoHS-kompatibla versionen, med beställningskod I-8120W-G CR.Modulen är utformad för distribuerad realtidsstyrning och stödjer som standard överföringshastigheter från 10 kbps till 1 Mbps, samt användardefinierade hastigheter. En omkopplingsbar 120 Ω-terminalresistor förenklar bussterminering, och CAN-meddelanden tidsstämplas med en precision på ±1 ms. Isoleringen är märkt 3000 VDC för DC-till-DC-delen och 2500 Vrms för optokopplaren.Eftersom modulen är programmerbar kan den också fungera som en enhetsserver med flera CAN-portar som brygga mellan CAN och RS-232-, RS-485- eller Ethernet-portar, vilket gör att integratörer kan bygga applikationer som omfattar olika kommunikationsprotokoll. Firmware och demos levereras med C/C++-bibliotek, samt VC6- och VS 2005-demos och bibliotek.TillämpningarRobust CAN-kommunikation i solcellsdrivna fartygProgrammerbar enhetsserver med flera CAN-portarBrygga CAN med RS-232-, RS-485- och Ethernet-nätverkDistribuerad realtidsstyrning över CAN-buss

Med I-8123W-CPS-G får stödda ICP DAS-PAC:ar en enda CANopen-slavport, så att en ingenjör kan ansluta en WinPAC-, ViewPAC- eller XPAC-styrenhet till ett CANopen-nätverk som slavenhet. Det är ett praktiskt val när en PAC behöver CANopen-anslutning utan separat gateway, och det passar för distribuerad realtidsstyrning i industri-, bygg- och fordonstillämpningar.Modulen följer specifikationen CiA DS-301 v4.02 och stödjer nod-ID:n från 1 till 127, med ett programmerbart slav-nod-ID. Node Guarding, Heartbeat Consumer, EMCY och PDO/SYNC-beteende kan konfigureras via händelseutlösare och flera PDO-överföringslägen, och dynamisk PDO-mappning samt PDO-utdata på en enda byte bidrar till effektiva uppdateringar av processdata.Beställningskod I-8123W-CPS-G CR. CAN-gränssnittet använder en NXP SJA1000T-styrenhet med inbyggt 120 Ω-avslutningsmotstånd, en överföringshastighet på 10 k till 1 M och 2500 Vrms fotoisolering på CAN-sidan. Leverantörens demonstrationsprogram i eVC++, VB.Net och C# medföljer för att underlätta applikationsutveckling.TillämpningarIndustriell automationByggnadsautomationFordonMarinInbyggda styrnätverk

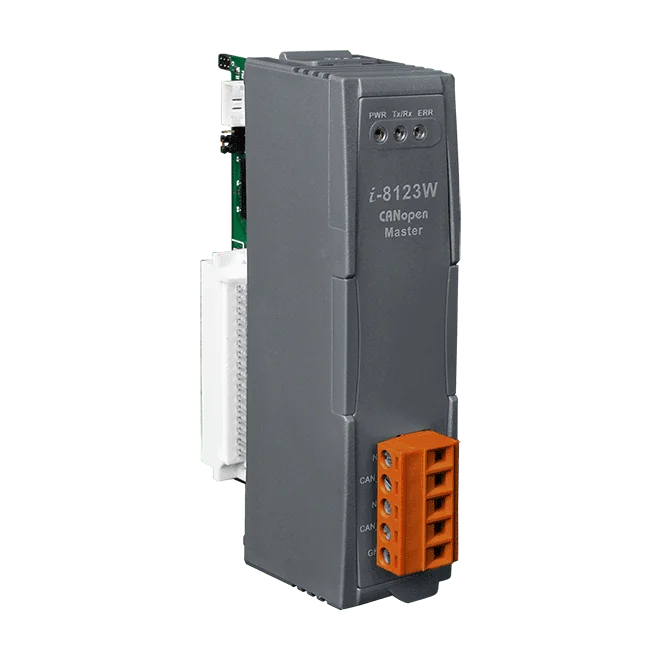

Den I-8123W-G CR lägger till en CANopen-masterport till kompatibla ICP DAS WinPAC-, ViewPAC- och XPAC-styrenheter via parallellbussen. Den är avsedd för ingenjörer som behöver en CANopen-master på en befintlig PAC utan en separat gateway, och den kommunicerar med slavenheter enligt specifikationen CiA 301 v4.02.Modulen använder en NXP SJA1000T CAN-styrenhet med en transceiver av typen 82C250/251 och har en enda CAN-port på en 5-polig skruvplintkontakt med inbyggt 120 Ω terminerings­motstånd. Funktionerna för skanning, lyssning och händelseövervakning underlättar driftsättning och övervakning av ett nätverk i drift, medan dynamisk PDO-mappning och flera SYNC-lägen gör det möjligt att finjustera utbytet av processdata efter applikationen.Den galvaniska isoleringen är specificerad till 3000 VDC för DC-till-DC och 2500 Vrms för optokopplaren. Modulen stöder också CANopen Motion Library, som följer CiA 402 och omfattar position, hastighet, moment och synkroniserad styrning. Drivrutiner finns för WinPAC, ViewPAC, XPAC och XPAC-CE6, med SDK-stöd för eVC++4.0, VC++, VB.net och C#.net.AnvändningsområdenIndustriella maskinerLaboratorieutrustning och forskningRestaurangutrustningMarin användningMedicinsk utrustningSpecialfordon

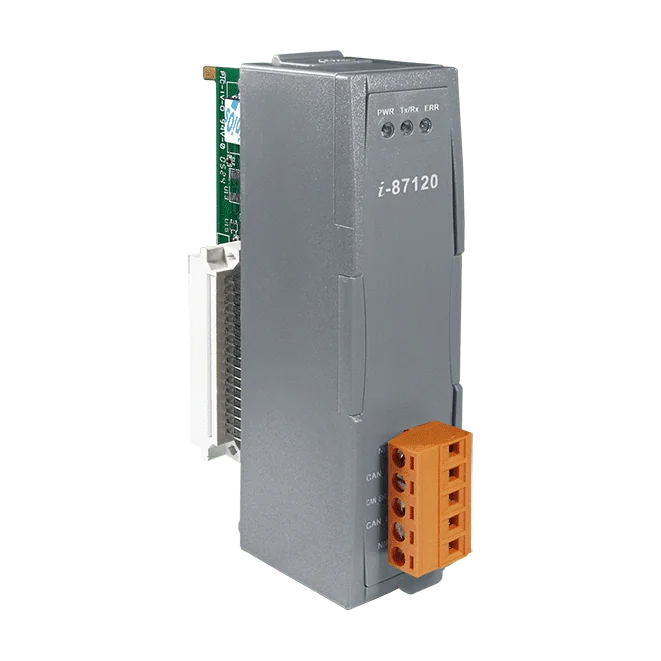

I-87120-G lägger till en enkel CAN-port till ICP DAS värdenheter ur familjerna I-8000 och iP-8000, ViewPAC-2000, WinPAC-8000, LinPAC-8000 och XPAC-8000-CE6. När modulen är monterad kan värden fungera som CAN-omvandlare, CAN-slavenhet eller CAN-masterenhet i ett CAN-nätverk.Modulen använder en NXP SJA1000T-styrenhet och stöder CAN 2.0A och CAN 2.0B enligt ISO-11898-2, med användardefinierbara baudrater från 10 k till 1 M bit/s. Den har mottagningsbuffert och kommandobuffert på 4096 poster vardera, och C/C++-funktionsbibliotek, demoprogram och ett hjälpprogram medföljer för att underlätta utveckling av applikationer för sändning och mottagning av CAN-meddelanden.I-87120-G är artikelnumret för denna enportsversion. Den erbjuder 2500 Vrms fotokopplarisolering och en brygga för val av 120 Ω terminalmotstånd, med ett driftstemperaturområde på -25 ~ +75 °C.AnvändningsområdenApplikationer med protokollen DeviceNet, CANopen, CAN J1939 och SDSCAN-busskommunikationIndustriell automationIndustrimaskinerByggnadsautomationLivsmedels- och dryckesindustriHalvledartillverkningStyrsystem
