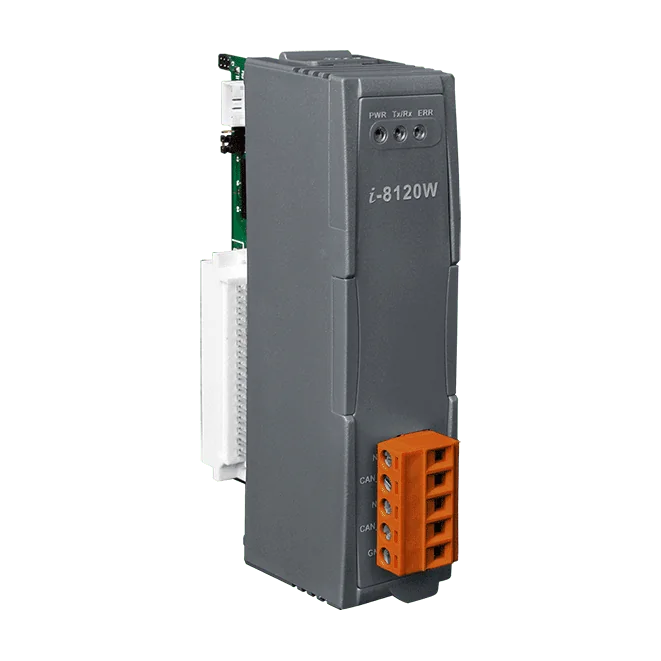

I-8120W-G 1-portig programmerbar CAN-modul, parallellbusstyp för PAC-system
Programmerbar CAN-modul med en port, med NXP SJA1000T-styrenhet och ISO 11898-2-transceiver, utformad för att köra användarfirmware på WinPAC-8000-, ViewPAC- och XPAC-8000-styrenheter.
- En CAN-port med 5-polig skruvplintkontakt, kompatibel med CAN 2.0A och 2.0B
- NXP SJA1000T CAN-styrenhet med 16 MHz klocka och ISO-11898-2-transceiver
- Användarprogrammerbar firmware på en 80186-processor som körs med 80 MHz, med 512 KB flash och 512 KB SRAM
- Standardöverföringshastighet 10 kbps till 1 Mbps, med stöd för användardefinierade hastigheter
- Omkopplingsbar 120 Ω-terminalresistor för CAN-bussterminering
- CAN-meddelandetidsstämplar med en precision på ±1 ms och en inbyggd realtidsklocka
3 222,85 kr per st.
| 1-9 st. | 3 222,85 kr | |
|---|---|---|
| 10-30 st. | 3 123,86 kr | −3 % |
| 31+ st. | 3 057,86 kr | −5 % |
Produktinformation "I-8120W-G 1-portig programmerbar CAN-modul, parallellbusstyp för PAC-system"
I-8120W-G lägger till ett CAN 2.0A/2.0B-gränssnitt till WinPAC-8000, ViewPAC och XPAC-8000 via en parallellbuss. Den inbyggda 80186-processorn kör användardefinierad firmware, så att ingenjörer kan hantera CAN-trafik lokalt medan huvudstyrenheten sköter logiken på högre nivå. Varianten -G är den RoHS-kompatibla versionen, med beställningskod I-8120W-G CR.
Modulen är utformad för distribuerad realtidsstyrning och stödjer som standard överföringshastigheter från 10 kbps till 1 Mbps, samt användardefinierade hastigheter. En omkopplingsbar 120 Ω-terminalresistor förenklar bussterminering, och CAN-meddelanden tidsstämplas med en precision på ±1 ms. Isoleringen är märkt 3000 VDC för DC-till-DC-delen och 2500 Vrms för optokopplaren.
Eftersom modulen är programmerbar kan den också fungera som en enhetsserver med flera CAN-portar som brygga mellan CAN och RS-232-, RS-485- eller Ethernet-portar, vilket gör att integratörer kan bygga applikationer som omfattar olika kommunikationsprotokoll. Firmware och demos levereras med C/C++-bibliotek, samt VC6- och VS 2005-demos och bibliotek.
Tillämpningar
- Robust CAN-kommunikation i solcellsdrivna fartyg
- Programmerbar enhetsserver med flera CAN-portar
- Brygga CAN med RS-232-, RS-485- och Ethernet-nätverk
- Distribuerad realtidsstyrning över CAN-buss
| Portar: | 1 |
|---|---|
| Product type: | Programmable CAN module |
| Protokoll: | CAN 2.0A/2.0B |
| Interface: | CAN |
| Isolation: | 3000 VDC (DC-to-DC), 2500 Vrms (photocoupler) |
| Operating temperature: | -25 ~ +75 °C |
Specifikationer
| Programvara | |
|---|---|
| Drivrutin | I-8120W (för design av användardefinierad firmware), WinPAC, ViewPAC, XPAC, XPAC-CE6 (XPAC-seriens PAC stöder endast en I-8120W) |
| SDK | TC/BC/TC++/BC++, eVC++ 4.0, VC++ 2005, C#.net 2005, VB.net 2005 |
| CPU-modul | |
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 16 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Watchdog-timer | Watchdog-IC |
| LED-indikatorer | |
| Status | 1 x Matning 1 x CAN-status 1 x Driftläge |
| CAN | |
| Styrenhet | NXP SJA1000T med 16 MHz klocka |
| Specifikation | ISO-11898-2, CAN 2.0A och CAN 2.0B |
| Baudhastighet | 10 k ~ 1 Mbit/s |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Omkopplare för 120 Ω termineringsmotstånd |
| Ström | |
| Förbrukning | 1.5 W |
| Mekanisk | |
| Mått (mm) | 31 x 91 x 115 (W x L x H) |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
