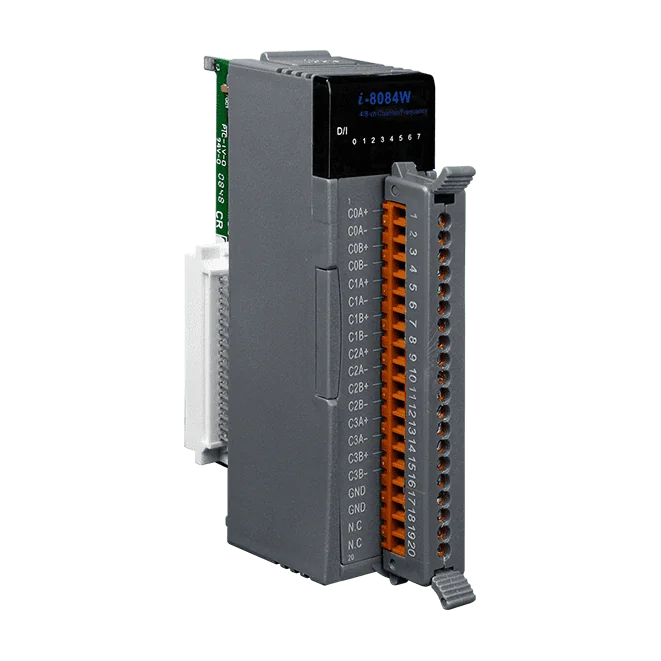

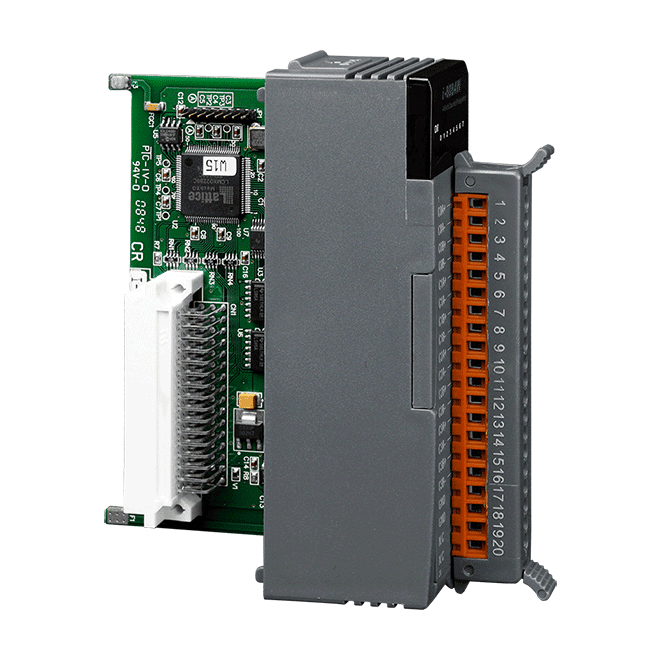

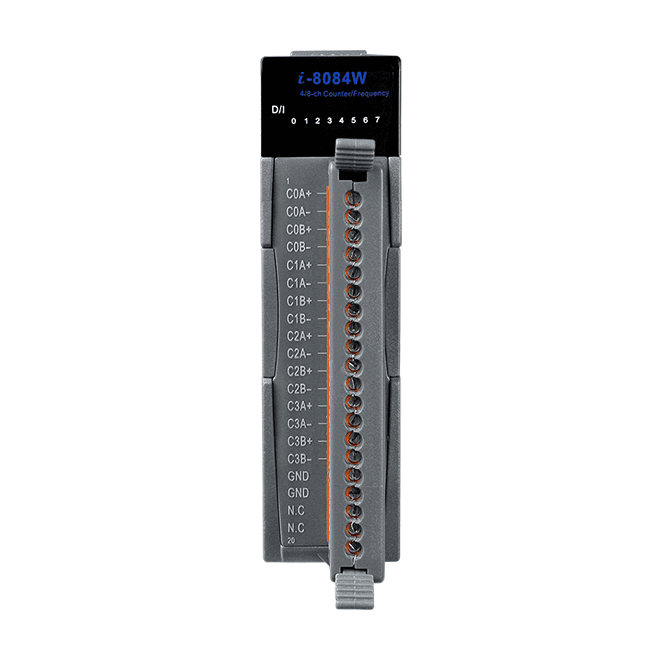

I-8084W-G Räknar-/frekvens-/encoderingång, 8-kanalig isolerad

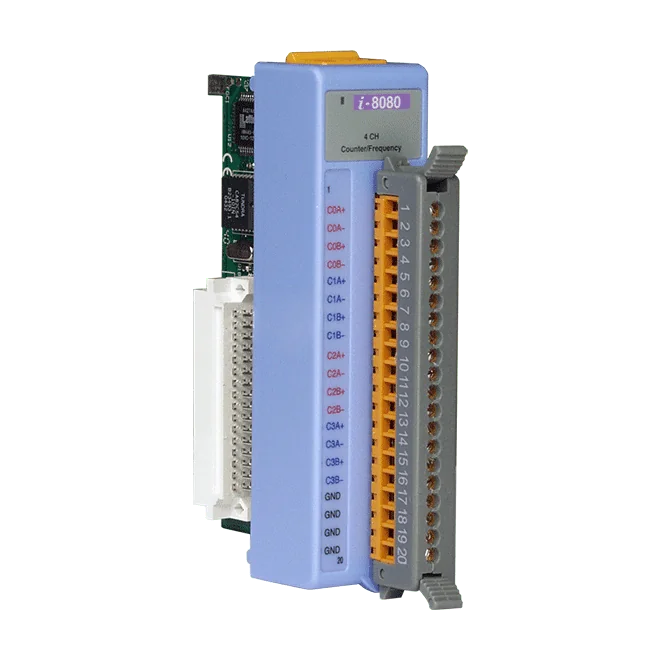

I-8080 CR är en höghastighetsmodul för räknare-, frekvens- och encoderingångar ur I-8K/I-87K-serien av lågprofil-PAC-I/O. Varje kanal kan konfigureras för upp-räkning, frekvensmätning, upp/ner-räkning eller riktning/puls-räkning, så att en och samma modul täcker ett brett spektrum av pulsbaserade mätuppgifter.Modulen accepterar både isolerade ingångar och ingångar på TTL-nivå. Konfiguration per kanal och ett lågpassfilter som går att justera från 1 till 32767 µs gör det möjligt att anpassa ingången till den aktuella signalen. Ström- och kommunikationsstatus visas med en LED-indikator.Beställningskoden CR anger blåhöljesversionen av I-8080. Typiska användningsområden är:RäknarmätningFrekvensmätningEncoder-rörelsestyrningAnvändningsområdenRäknarmätningFrekvensmätningEncoder-rörelsestyrning

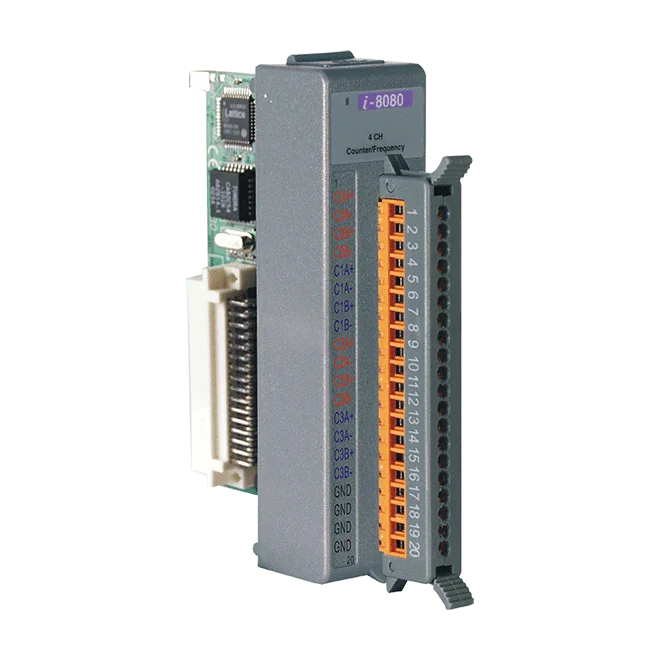

I-8080-G CR är en höghastighetsmodul för räknar-, frekvens- och encoderingångar ur I-8K/I-87K-serien med låg profil. Varje kanal kan konfigureras för uppräkning, frekvensmätning, upp/ner-räkning eller riktnings- och pulsräkning, så en och samma modul täcker ett brett spektrum av räkne- och tidtagningsuppgifter.Modulen accepterar både isolerade och icke-isolerade (TTL) insignaler. Ett programmerbart lågpassfilter från 1 till 32767 µsek låter dig dämpa brus på ingångsledningarna, och en lysdiod för ström och kommunikation visar modulens status direkt.Typiska användningsområden är räknemätning, frekvensmätning och encoderbaserad rörelsestyrning. Den grå varianten är den som ingår under denna beställningskod.AnvändningsområdenRäknemätningFrekvensmätningRörelsestyrning med encoder

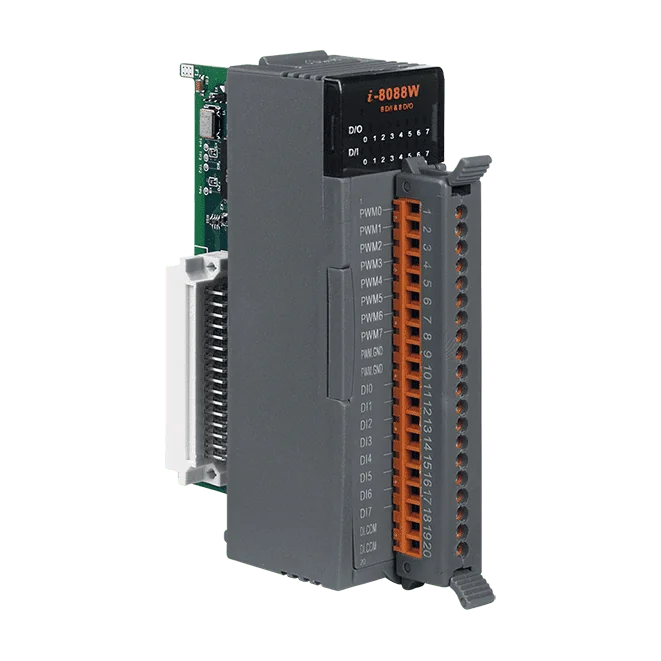

The I-8088W-G CR är en PAC I/O-modul som kombinerar 8 digitala ingångar för våta kontakter med 8 PWM-utgångar. PWM-vågformerna genereras i hårdvara, så utgångarna arbetar utan mjukvaruingrepp när de väl är konfigurerade, vilket passar styruppgifter som kräver en stabil pulskvot och frekvens.Varje PWM-kanal erbjuder en frekvens på 10 Hz ~ 500 kHz (icke-kontinuerlig) med en pulskvot på 0,1 ~ 99,9 %. Kanalerna kan startas individuellt eller tillsammans, och burst-läge finns tillgängligt för standby-drift. Digitala ingångskanaler kan användas antingen som enkla ingångar eller som hårdvarutriggerkälla för PWM-utgångarna.PWM-utgångarna är av TTL-typ, source-konfigurerade, med en angiven belastning på 1 mA vid +5 VDC, så de nedströms anslutna kretsarna bör kontrolleras mot dessa värden. De digitala ingångarna är dimensionerade för +5 ~ +30 VDC ON-nivå och ger 3750 Vrms isolering inne i modulen.Hårdvarugenererade PWM-utgångar, utan mjukvaruingreppMjukvaru- och hårdvarutriggerlägen för PWM-startIndividuell eller synkron PWM-utgång på alla kanalerBurst-läge för standby-driftAnvändningsområdenStyrning av motorers position eller hastighetDimning av lampors ljusstyrkaStyrning av fläkthastighet

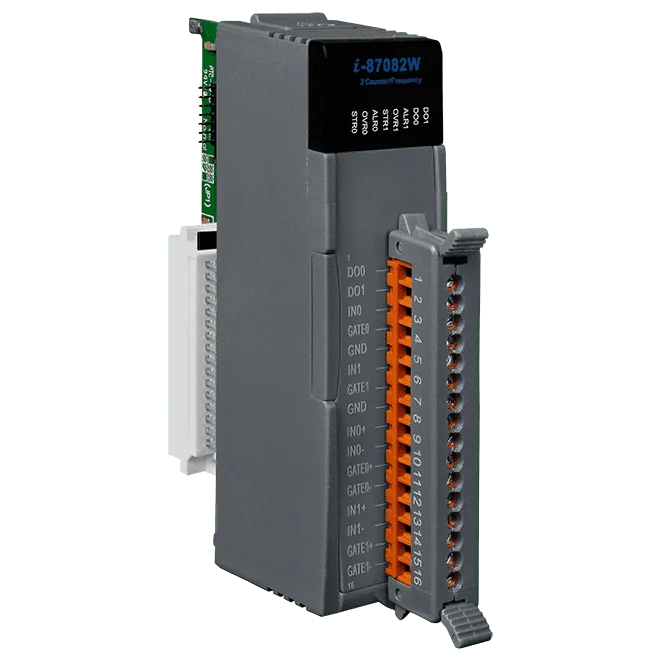

I-87082W-G CR är en tvåkanalig räknar- och frekvensingångsmodul för ingenjörer som behöver höghastighetspulsräkning eller frekvensmätning inom ett I-8K/I-87K PAC I/O-system. Varje kanal kan konfigureras för räknar- eller frekvensdrift, med 32-bitars räkning och ingångar upp till 100 kHz.Varje ingång kan väljas som isolerad eller icke-isolerad för att passa signalkällan. Isolerade ingångar ger 3750 Vrms isolation och accepterar ON-nivåer från +3,5 VDC till +30 VDC. Icke-isolerade ingångar använder en programmerbar tröskel mellan 0 och +5 VDC. Ett programmerbart digitalt filter och ett lågpassfilter hjälper till att undertrycka brus med pulsbredder kortare än den minsta höga eller låga bredden.Två open-collector-utgångar av sink-typ ger programmerbar larmsignalering, och modulen har en RS-485-port som använder DCON-protokollet. En dubbel watchdog, med en 1,6 sekunder lång modul-watchdog och en programmerbar kommunikations-watchdog, ger övervakning för obemannade installationer.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
