I-87082W-G 2-kanalig räknar-/frekvensingångsmodul, 100 kHz

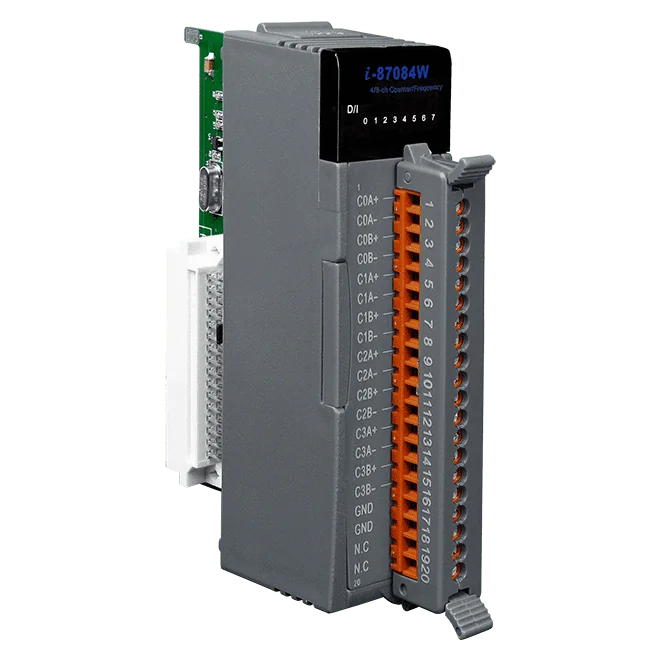

Den I-87084W-G CR är en höghastighets-ingångsmodul med 32-bitars räknare som passar ingenjörer som behöver räkna pulser, mäta frekvens eller läsa encoderposition på en PAC-I/O-backplane. Varje av modulens åtta kanaler kan konfigureras individuellt, så att vissa kan användas som upp-räknare medan andra mäter frekvens, fungerar som upp/ner-räknare eller läser encodersignaler.Modulen har ett programmerbart digitalt filter som undertrycker brusimpulser som är smalare än dess minsta hög- eller lågtid, och filtret fungerar både med isolerade och icke-isolerade ingångar. I räknarläge bevarar ett virtuellt batteribackup räknarvärdena. Isolering väljs med en jumper, och modulen är dimensionerad för 2000 VDC intern isolation.Kommunikation sker via en enda RS-485-port med DCON-protokollet vid 1200 till 115200 bps. Modulen är dimensionerad för en driftstemperatur på -25 ~ +75 °C och är certifierad enligt CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenRäknarmätningFrekvensmätningRörelsestyrning med encoder

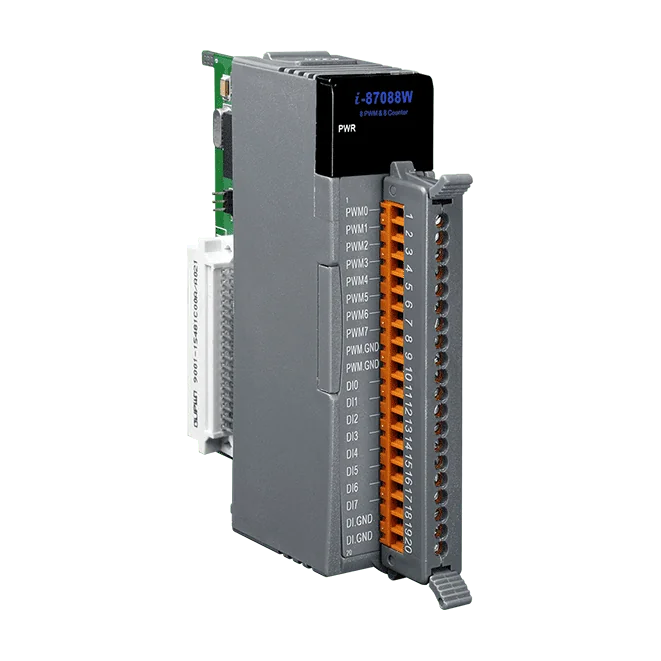

I-87088W-G CR är en modul med 8 PWM-utgångar och 8 räknaringångar för höghastighetsräkning, avsedd för I-8K/I-87K-serien i höghöjdsutförande. Dess PWM-utgångar genererar vågformer med variabel duty cycle och variabel frekvens, vilket gör att de kan driva analogliknande styrkretsar, till exempel motorposition eller -hastighet, lampljusstyrka och fläkthastighet, utan ett separat analogt utgångskort.Varje PWM-kanal kan köras i burst- eller kontinuerligt läge och startas med hård- eller mjukvarutrigger. Utgångarna kan styras individuellt eller drivas synkront. Alla digitala ingångskanaler kan användas som höghastighetsräknare upp till 1 MHz, med 32-bitars räkning.Modulen kommunicerar över en RS-485-port med DCON-protokollet vid 1200 ~ 115200 bps. En modulwatchdog och en programmerbar kommunikationswatchdog ingår, och isoleringen inom modulen är specificerad till 3750 VDC. -G-varianten är RoHS-kompatibel. För en PWM-lastspänning på upp till +50 V är den separata varianten I-87088W-G/S det alternativ att överväga; denna kod är specificerad för lastspänning på +3,5 ~ +5 VDC.AnvändningsområdenMotorstyrningPositions- och hastighetsstyrningDimning av lamporStyrning av fläkthastighet

I-87088W-G/S ger åtta PWM-utgångskanaler och åtta höghastighetsräknaringångar i en enda I/O-modul för I-8K/I-87K PAC. PWM används för att driva laster med analogt beteende genom att koppla en digital utgång med variabel pulsbredd och frekvens, vilket passar positions- eller hastighetsreglering av motorer, ljusstyrka för lampor och fläkthastighetsreglering.Burst- eller kontinuerligt läge kan väljas för PWM-utgångarna beroende på tillämpning, och varje kanal kan köras individuellt eller i synkroniserad drift. Utgången kan startas med programvaru- eller hårdvarutrigger. Varje digital ingångskanal kan också användas som räknare med upp till 1 MHz och 32-bitars räkning.Varianten /S gör det möjligt att höja lastspänningen från +3,5 till +50 V för både PWM-utgångarna och räknarkanalerna. Prislistan för denna beställningskod inkluderar ett externt kort DN-8P8C/S.TillämpningarStyrning av motorposition eller hastighetDimning av lampors ljusstyrkaStyrning av fläkthastighet

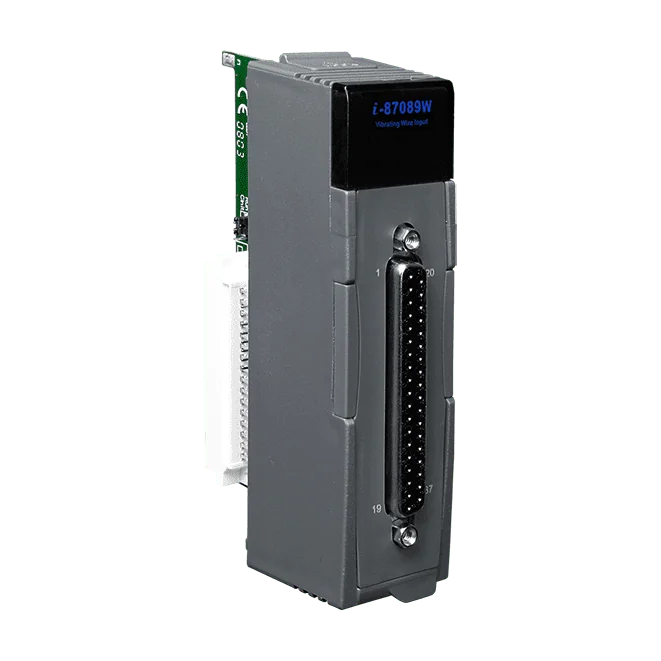

I-87089W-G är en ingångsmodul för vibrerande tråd för ingenjörer som behöver läsa av resonansfrekvenssensorer och överföra resultaten till ett styrsystem över en seriell länk. Modulen mäter sensortrådarnas frekvenser i området 450 ~ 6000 Hz och ger en temperaturavläsning för varje sensor via sina temperaturtrådar.Modulen stöder 8 ~ 32 ingångar för vibrerande tråd. Ytterligare DN-1618UB-enheter kan anslutas för att utöka en enskild I-87089W/S till 32 kanaler. Excitering sker med en förbättrad fyrkantsvåg, och modulen isolerar kanalerna från varandra med 1 kV och 3000 VDC inuti modulen.Kommunikationen sker via en RS-485-port med DCON vid 1200 ~ 115200 bps, med dataformatet N, 8, 1. En modulvakthund och en programmerbar kommunikationsvakthund ingår. Enheten är specificerad för ett driftområde på -25 ~ +75 °C.AnvändningsområdenAvläsning av sensorer för vibrerande tråd, där trådspänningen härleds från resonansfrekvensen
