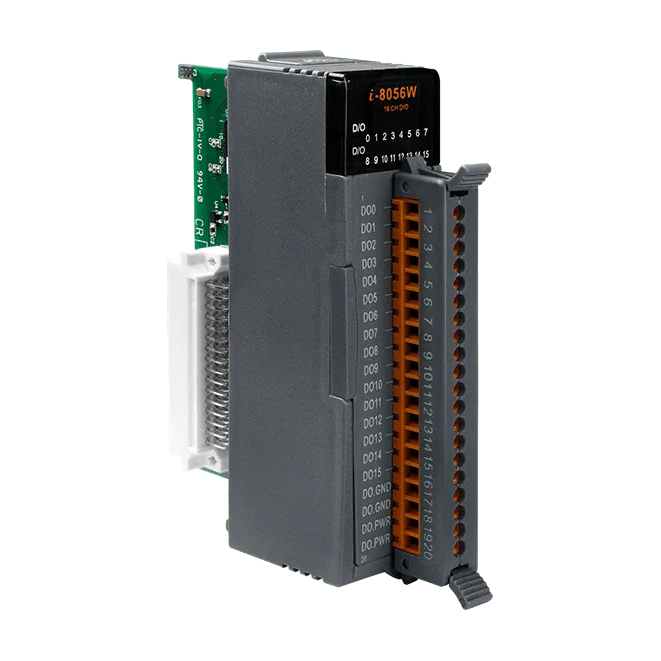

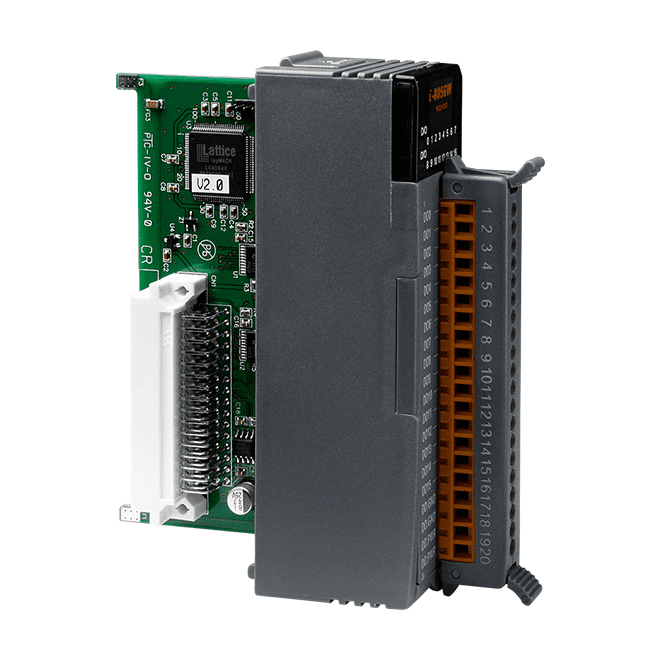

I-8056W-G 16-kanalig icke-isolerad sink-DO-modul, 5~30 VDC

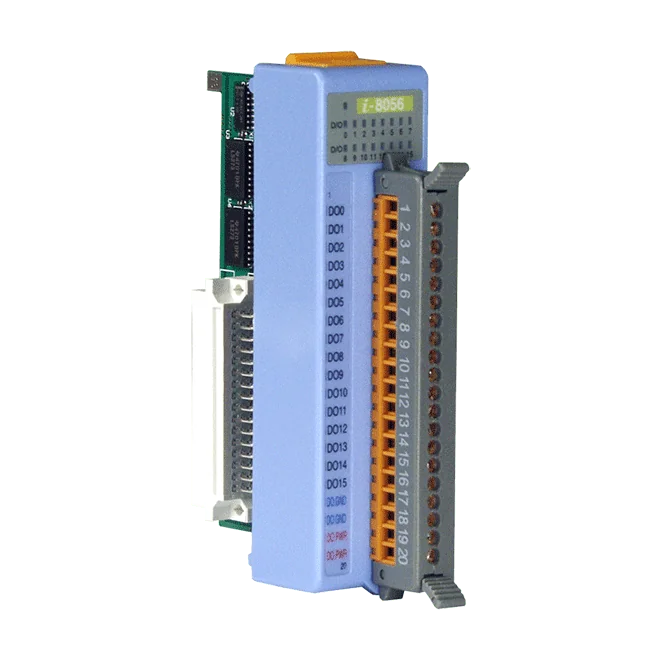

I-8056 CR är en digital utgångsmodul med 16 kanaler ur den lågprofilerade I-8K/I-87K-serien, lämplig för ingenjörer som behöver koppla en grupp sink-typ-laster från en kompakt I/O-nod. Var och en av de 16 icke-isolerade open-collector-kanalerna är dimensionerad för en lastspänning på +5 VDC till +30 VDC och upp till 100 mA per kanal.Kanalstatus är synlig vid en blick, med en lysdiod per utgång tillsammans med en indikator för matning och kommunikation. Varje anslutningsplint är skyddad mot ESD med ±4 kV kontakturladdning (IEC 61000-4-2), vilket hjälper modulen att tåla hantering och elektrostatiska händelser vid installation och underhåll.Suffixet CR anger den blå kåpans version av I-8056. Viktiga elektriska och miljömässiga data anges nedan för specifikationskontroller.Effektförbrukning: max 0,9 W.Mått: 31 x 116 x 88 mm (B x L x H)Driftstemperatur: -25 ~ +75 °C; förvaring -40 ~ +85 °CLuftfuktighet: 10 ~ 90 % RF, icke-kondenserandeAnvändningsområdenKoppling av sink-typ-DC-laster i intervallet 5 till 30 VDCUtökning av digitala utgångar i lågprofilerade I/O-system i I-8K/I-87K-serienLokal övervakning av utgångskanalernas status via lysdioder

I-8056-G CR är en digital utgångsmodul med 16 kanaler ur I-8K/I-87K-serien med låg profil, avsedd för att koppla laster på 5~30 VDC från en PAC eller ett fjärrstyrt I/O-system. Varje kanal är en open collector-utgång av sink-typ (NPN) med en märkström på 100 mA, vilket innebär att modulen drar lasten till jord när en kanal är aktiv.Den som väljer varianten med grått hölje får samma 16 icke-isolerade utgångar, med en lysdiod för varje utgångskanal samt en för matning och kommunikation. Kanalens status kan därmed kontrolleras direkt på modulen vid idrifttagning och felsökning. DO-kanalerna har som standard 4 kV ESD-skydd (IEC 61000-4-2, kontakt, på varje anslutning).Modulen har en maximal effektförbrukning på 0,9 W och är specificerad för en driftstemperatur på -25 ~ +75 °C, med ett förvaringsområde på -40 ~ +85 °C. Dess kompakta mått på 31 x 116 x 88 mm (B x L x H) gör den praktisk i täta styrskåp.AnvändningsområdenKoppling av laster på 5~30 VDC från PAC- eller fjärrstyrda I/O-systemStyrskåp med I-8K/I-87K-serien med låg profil

Den I-8050W-G CR har 16 universella digitala kanaler, där var och en kan programmeras som antingen digital ingång eller digital utgång. Detta gör den till ett flexibelt val där I/O-kombinationen kan ändras eller inte är fastställd i designfasen.Varje kanal är optokopplarisolerad. Ingångarna är av sink-typ med en ON-nivå på +10 ~ +30 VDC, och utgångarna är isolerade open-collector-sink-drivare för en lastspänning på +5 ~ +30 VDC och 100 mA per kanal, med kortslutningsskydd. Utgångarnas värden vid start och säkerhetsvärden kan konfigureras.16 kanaler, var och en programmerbar som ingång eller utgång3750 VDC isolation mellan kanalerna i modulen som standard±4 kV ESD-skydd på varje terminalCertifierad enligt CE, FCC, RoHS och WEEEAnvändningsområdenAnslutning av sink-typ fältbrytare och sensorer till en styrenhetKopplning av laster upp till 100 mA per kanal med open-collector-utgångar i industriella styrskåp

I-8051 CR är en digital ingångsmodul med 16 kanaler för avläsning av torrkontakter över långa kabelsträckor. Varje kanal läses genom att anslutas till GND (PÅ) eller lämnas öppen (AV), vilket gör den lämplig för enkel övervakning av brytare, reläer och tryckknappar i manöverskåp och maskininstallationer.Alla 16 kanaler är ej isolerade och varje anslutning har ESD-skydd mot kontakturladdning på ±4 kV enligt IEC 61000-4-2. En statuslysdiod för varje ingång, samt en för matning och kommunikation, gör det enkelt att kontrollera fältkablaget och kanalstatus vid driftsättning och felsökning.Den här varianten är utförandet med blått hölje. I-8051-G finns angiven som liknande modell i samma serie.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
