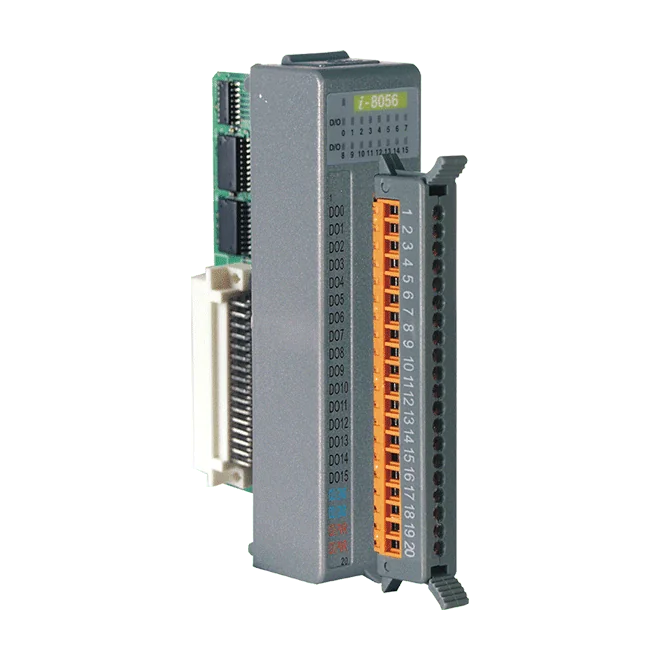

I-8056-G Digitalt utgångsmodul, 16 kanaler Sink (NPN), icke-isolerad
16-kanalig icke-isolerad digital utgångsmodul av sink-typ med 16 statuslysdioder, lastspänning 5~30 VDC, 100 mA per kanal och 4 kV ESD-skydd på DO-kanalerna.
- 16 icke-isolerade digitala utgångskanaler i en modul
- Open collector-utgångar av sink-typ (NPN), lastspänning +5 VDC ~ +30 VDC
- 100 mA laststöm per kanal
- 16 I/O-lysdioder samt en lysdiod för matning och kommunikation för statusövervakning
- 4 kV ESD-skydd (IEC 61000-4-2, kontakt) på varje anslutning
- Variant med grått hölje (-G) i I-8K/I-87K-serien med låg profil
912,96 kr per st.
| 1-9 st. | 912,96 kr | |
|---|---|---|
| 10-30 st. | 890,96 kr | −2 % |
| 31+ st. | 868,96 kr | −5 % |
Produktinformation "I-8056-G Digitalt utgångsmodul, 16 kanaler Sink (NPN), icke-isolerad"
I-8056-G CR är en digital utgångsmodul med 16 kanaler ur I-8K/I-87K-serien med låg profil, avsedd för att koppla laster på 5~30 VDC från en PAC eller ett fjärrstyrt I/O-system. Varje kanal är en open collector-utgång av sink-typ (NPN) med en märkström på 100 mA, vilket innebär att modulen drar lasten till jord när en kanal är aktiv.
Den som väljer varianten med grått hölje får samma 16 icke-isolerade utgångar, med en lysdiod för varje utgångskanal samt en för matning och kommunikation. Kanalens status kan därmed kontrolleras direkt på modulen vid idrifttagning och felsökning. DO-kanalerna har som standard 4 kV ESD-skydd (IEC 61000-4-2, kontakt, på varje anslutning).
Modulen har en maximal effektförbrukning på 0,9 W och är specificerad för en driftstemperatur på -25 ~ +75 °C, med ett förvaringsområde på -40 ~ +85 °C. Dess kompakta mått på 31 x 116 x 88 mm (B x L x H) gör den praktisk i täta styrskåp.
Användningsområden
- Koppling av laster på 5~30 VDC från PAC- eller fjärrstyrda I/O-system
- Styrskåp med I-8K/I-87K-serien med låg profil
| Product type: | Digital output module |
|---|---|
| Digital outputs: | 16 |
| Isolation: | Galvaniskt oisolerad |
| Operating temperature: | -25 ~ +75 °C |
| Housing: | Gray cover |
Specifikationer
| EMS-skydd | |
|---|---|
| ESD (IEC 61000-4-2) | ± 4 kV kontakt för varje anslutning |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation 16 x I/O |
| Digital utgång | |
| Kanaler | 16 icke-isolerade öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +5 VDC ~ +30 VDC |
| Lastström | 100 mA/kanal |
| Ström | |
| Förbrukning | 0,9 W max. |
| Mekanisk | |
| Mått (mm) | 31 x 116 x 88 (W x L x H) |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
