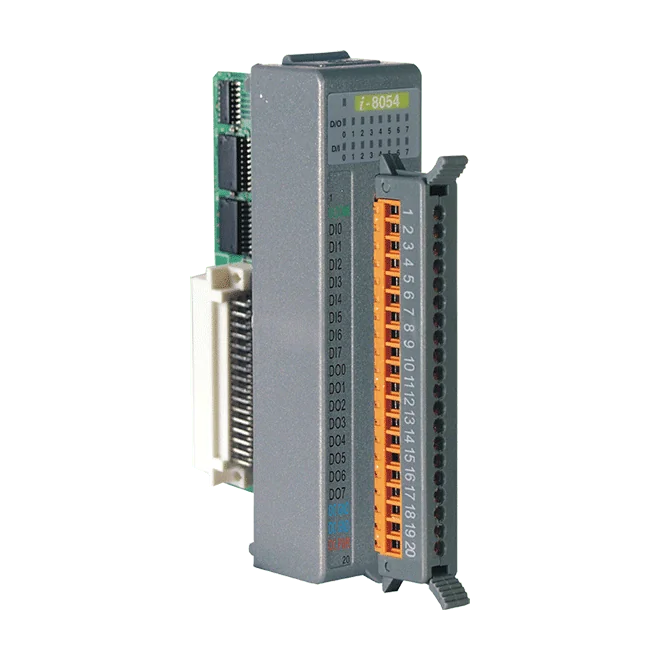

I-8054-G 8-kanals isolerad digital I/O-modul med 16 LED-indikatorer

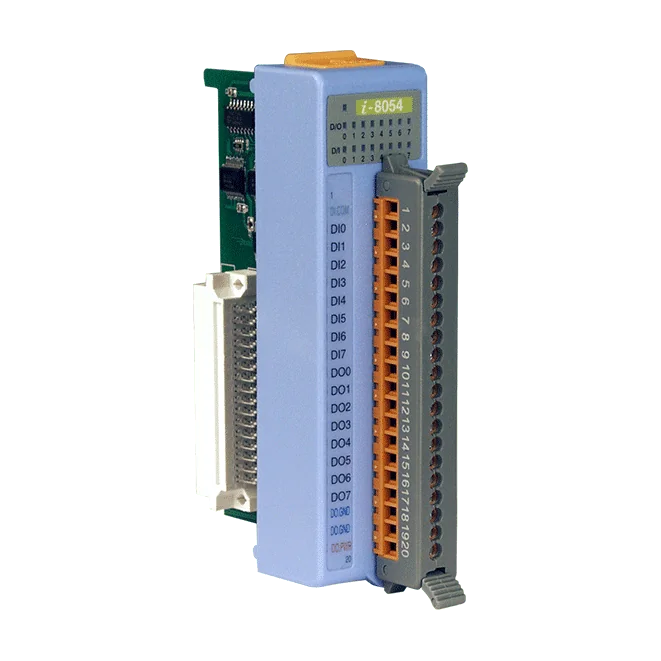

The I-8054 CR kombinerar åtta isolerade digitala ingångskanaler och åtta isolerade digitala utgångskanaler i en lågprofilmodul i I-8K/I-87K-serien. Den passar ingenjörer som behöver läsa av fältkontakter och koppla laster på samma antal I/O-punkter utan att använda separata moduler.De digitala ingångarna accepterar våta kontaktsignaler och fungerar med både sink- och source-kablage. Utgångarna är isolerade open collector-kanaler som arbetar i sink-läge, dimensionerade för 700 mA per kanal med en lastspänning från +5 VDC till +50 VDC, och varje utgång har överlastskydd. Sexton I/O-lysdioder visar tillståndet för varje ingångs- och utgångskanal, och en separat lysdiod visar ström och kommunikation, vilket förenklar driftsättning och felsökning.Isoleringen är specificerad till 3750 VDC inom modulen, och ESD-immuniteten är ±4 kV kontakt för varje anslutningspunkt.Suffixet CR identifierar den blå kåpsversionen av I-8054.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

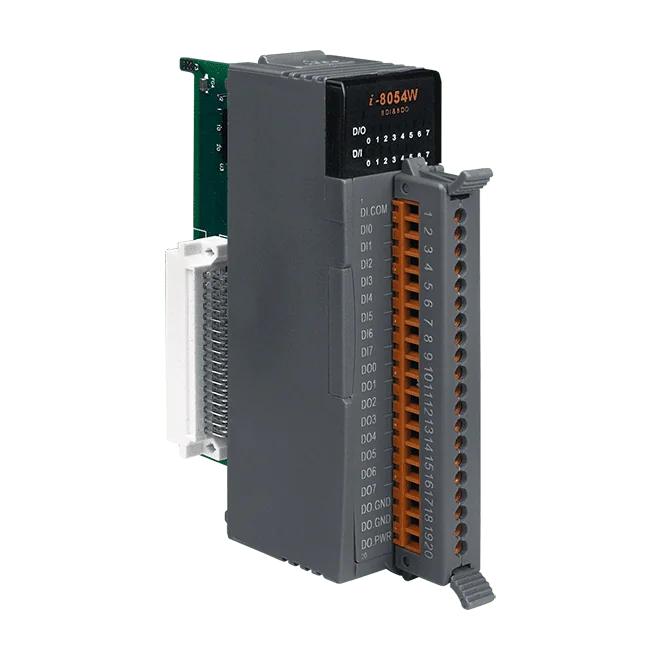

I-8054W-G erbjuder åtta isolerade digitala ingångskanaler och åtta isolerade digitala utgångskanaler i en och samma modul. Utgångarna är sink-typ (NPN) med öppen kollektor och en belastningsförmåga på 700 mA per kanal, med lastspänningar från +5 till +50 VDC. De har skydd mot överbelastning och kortslutning. Modulen passar ingenjörer som behöver koppla fältlaster från en kompakt I/O-modul inom I-8K/I-87K (High Profile) PAC I/O-serien.Varje I/O-kanal övervakas av en egen lysdiod, vilket ger 16 I/O-indikatorer utöver en indikator för ström och kommunikation. Startvärden för spänning och säkra utgångsvärden kan konfigureras, vilket hjälper till att definiera modulens beteende vid systemstart eller vid bortfall av kommunikation. Isolering mellan kanaler på 3750 VDC och 4 kV ESD-skydd på varje anslutning ingår som standard.Typiska användningsområden är byggnadsautomation, fabriks- och maskinautomation, testutrustning samt fjärrunderhåll och fjärrdiagnostik. Modulen är RoHS-kompatibel och har CE-, UKCA-, FCC- och WEEE-märkning.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

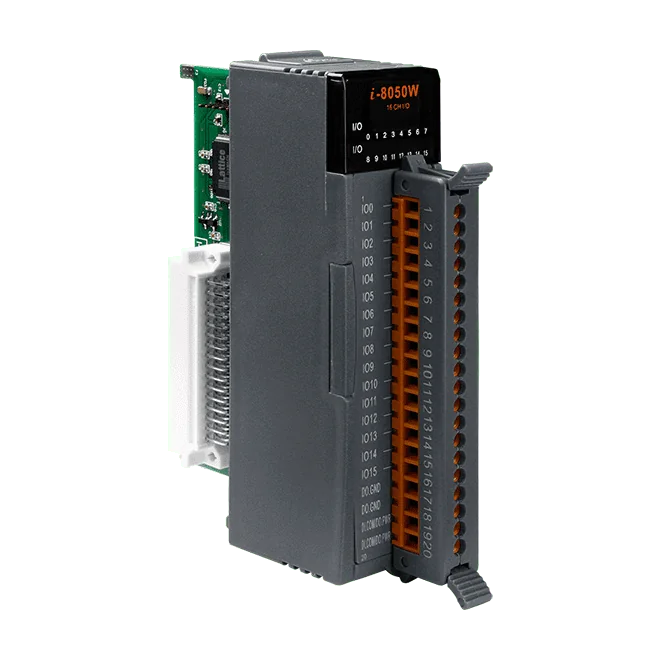

Den I-8050W-G CR har 16 universella digitala kanaler, där var och en kan programmeras som antingen digital ingång eller digital utgång. Detta gör den till ett flexibelt val där I/O-kombinationen kan ändras eller inte är fastställd i designfasen.Varje kanal är optokopplarisolerad. Ingångarna är av sink-typ med en ON-nivå på +10 ~ +30 VDC, och utgångarna är isolerade open-collector-sink-drivare för en lastspänning på +5 ~ +30 VDC och 100 mA per kanal, med kortslutningsskydd. Utgångarnas värden vid start och säkerhetsvärden kan konfigureras.16 kanaler, var och en programmerbar som ingång eller utgång3750 VDC isolation mellan kanalerna i modulen som standard±4 kV ESD-skydd på varje terminalCertifierad enligt CE, FCC, RoHS och WEEEAnvändningsområdenAnslutning av sink-typ fältbrytare och sensorer till en styrenhetKopplning av laster upp till 100 mA per kanal med open-collector-utgångar i industriella styrskåp

I-8051 CR är en digital ingångsmodul med 16 kanaler för avläsning av torrkontakter över långa kabelsträckor. Varje kanal läses genom att anslutas till GND (PÅ) eller lämnas öppen (AV), vilket gör den lämplig för enkel övervakning av brytare, reläer och tryckknappar i manöverskåp och maskininstallationer.Alla 16 kanaler är ej isolerade och varje anslutning har ESD-skydd mot kontakturladdning på ±4 kV enligt IEC 61000-4-2. En statuslysdiod för varje ingång, samt en för matning och kommunikation, gör det enkelt att kontrollera fältkablaget och kanalstatus vid driftsättning och felsökning.Den här varianten är utförandet med blått hölje. I-8051-G finns angiven som liknande modell i samma serie.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
