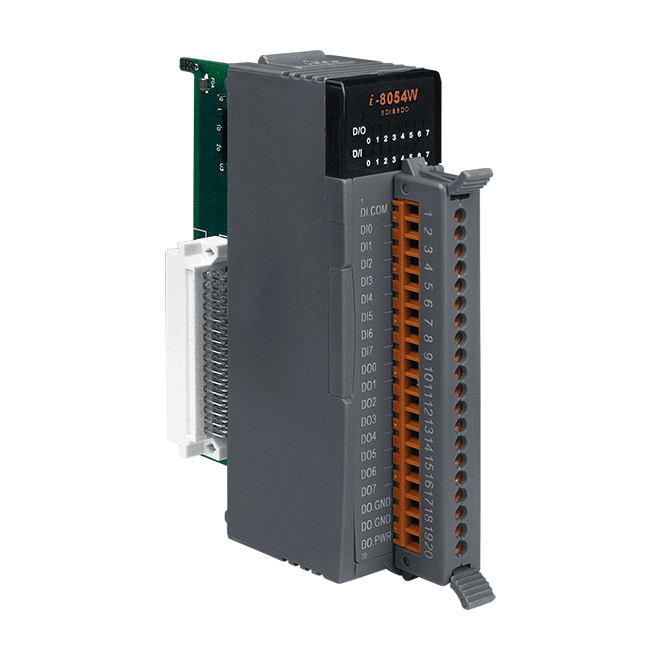

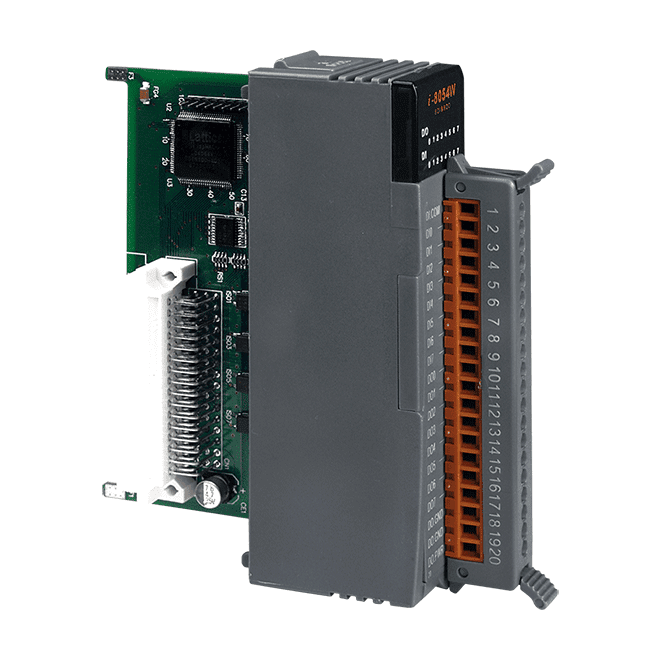

I-8054W-G 8-ch isolerad DI och 8-ch isolerad sink-DO-modul
8-kanalig isolerad digital ingångsmodul och 8-kanalig isolerad sink-utgångsmodul (NPN) med öppen kollektor för I-8K/I-87K PAC-system, med överlast- och kortslutningsskydd på utgångarna.
- 8 isolerade digitala ingångar och 8 isolerade digitala utgångar i en modul
- Sink-utgångar (NPN) med öppen kollektor, 700 mA per kanal, lastspänning 5 till 50 VDC
- Överlast-, kortslutnings- och överströmsskydd på digitala utgångskanaler
- Isolering mellan kanaler på 3750 VDC och 4 kV ESD-skydd på varje anslutning som standard
- 16 lysdiodsindikatorer för I/O-status samt indikator för ström och kommunikation
- Konfigurerbara startvärden och säkra värden för de digitala utgångarna
1 149,82 kr per st.
| 1-9 st. | 1 149,82 kr | |
|---|---|---|
| 10-30 st. | 1 116,66 kr | −3 % |
| 31+ st. | 1 094,54 kr | −5 % |
Produktinformation "I-8054W-G 8-ch isolerad DI och 8-ch isolerad sink-DO-modul"
I-8054W-G erbjuder åtta isolerade digitala ingångskanaler och åtta isolerade digitala utgångskanaler i en och samma modul. Utgångarna är sink-typ (NPN) med öppen kollektor och en belastningsförmåga på 700 mA per kanal, med lastspänningar från +5 till +50 VDC. De har skydd mot överbelastning och kortslutning. Modulen passar ingenjörer som behöver koppla fältlaster från en kompakt I/O-modul inom I-8K/I-87K (High Profile) PAC I/O-serien.
Varje I/O-kanal övervakas av en egen lysdiod, vilket ger 16 I/O-indikatorer utöver en indikator för ström och kommunikation. Startvärden för spänning och säkra utgångsvärden kan konfigureras, vilket hjälper till att definiera modulens beteende vid systemstart eller vid bortfall av kommunikation. Isolering mellan kanaler på 3750 VDC och 4 kV ESD-skydd på varje anslutning ingår som standard.
Typiska användningsområden är byggnadsautomation, fabriks- och maskinautomation, testutrustning samt fjärrunderhåll och fjärrdiagnostik. Modulen är RoHS-kompatibel och har CE-, UKCA-, FCC- och WEEE-märkning.
Tillämpningar
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Product type: | Digital I/O Module |
|---|---|
| Digital inputs: | 8 |
| Digital outputs: | 8 |
| Isolation: | 3750 VDC |
| Operating temperature: | -25 ~ +75 °C |
Specifikationer
| Isolation | |
|---|---|
| Isolation mellan moduler | 3750 VDC |
| EMS-skydd | |
| ESD (IEC 61000-4-2) | ± 4 kV kontakt för varje anslutning |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation 16 x I/O |
| Digital ingång | |
| Kanaler | 8 |
| Sänk/Källa (NPN/PNP) | Sänk/Källa |
| Spänningsnivå för TILL | +10 ~ +50 VDC |
| Spänningsnivå för FRÅN | +4 VDC max. |
| Ingångsimpedans | 10 kΩ, 0.5 W |
| Digital utgång | |
| Kanaler | 8 |
| Typ | Isolerad öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +5 VDC ~ +50 VDC |
| Lastström | 700 mA/kanal |
| Ström | |
| Förbrukning | 0,55 W max. |
| Mekanisk | |
| Mått (mm) | 30 x 102 x 115 (W x L x H) |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +85 °C |
| Luftfuktighet | 5 ~ 95 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
