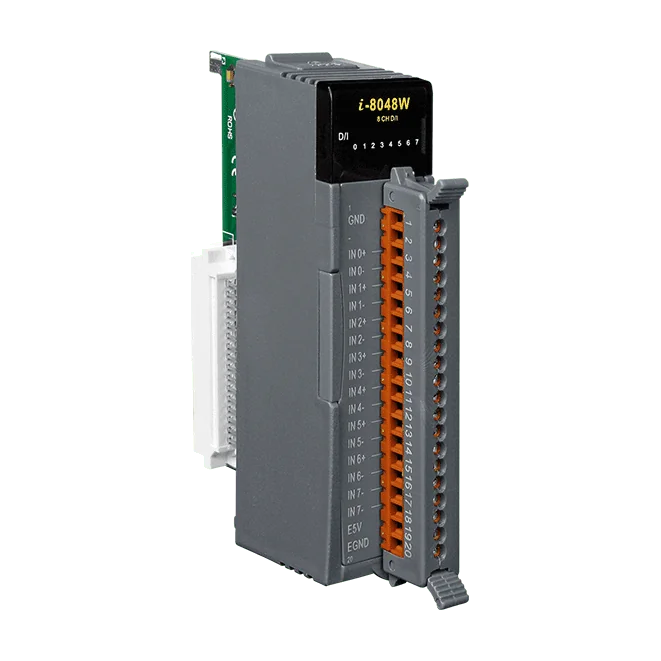

I-8048W-G 8-kanals digital ingångsmodul med avbrott, torr/våt kontakt
8-kanals digital ingångsmodul med brygghäftade isolerade eller icke-isolerade ingångar, avbrott per kanal på flank och stöd för torra eller våta kontakter för I-8K/I-87K-serien.
- 8 digitala ingångskanaler, vardera med fotokopplarisolering
- Torra och våta kontaktingångar, valda via trådanslutningarna
- Typ av ingång, sink eller source, väljs via trådanslutningarna
- Isolerat eller icke-isolerat TTL-ingångsområde som ställs in med brygga
- Programmerbart avbrott på stigande eller fallande flank för varje kanal, upp till 10 kHz maximalt
- 1500 VDC isolering inom modulen och 4 kV ESD-kontaktskydd på varje anslutning
1 569,85 kr per st.
| 1-9 st. | 1 569,85 kr | |
|---|---|---|
| 10-30 st. | 1 482,03 kr | −6 % |
| 31+ st. | 1 405,18 kr | −10 % |
Produktinformation "I-8048W-G 8-kanals digital ingångsmodul med avbrott, torr/våt kontakt"
I-8048W-G är en digital ingångsmodul med 8 kanaler ur I-8K/I-87K high profile-serien, avsedd för I/O till PAC och fjärr-I/O-system. Varje kanal har fotokopplarisolering och accepterar antingen torra eller våta kontakter, där kopplingen avgör läget.
Varje kanal kan ställas in att utlösas på stigande eller fallande flank, med en maximal avbrottsfrekvens på 10 kHz, vilket passar för att fånga snabba händelser. Ingången kan ställas in för isolerad eller icke-isolerad drift via en brygga, och typ av ingång, sink eller source, väljs genom trådanslutningarna.
Modulen har 1500 VDC isolering inom modulen och 4 kV ESD-skydd på varje anslutning. Status visas med en lysdiod för ström och kommunikation samt åtta lysdioder för I/O. Effektförbrukningen är högst 1,75 W, måtten är 30 x 102 x 115 mm (B x L x H) och driftområdet är -25 till +75 °C. Certifierad för CE, FCC, RoHS och WEEE.
Användningsområden
- Övervakning av torra och våta kontaktstatus i PAC- och fjärr-I/O-system
- Händelsedetektering med flankutlösta avbrott
- Avläsning av brytare och digitala signaler på TTL-nivå i installationer baserade på I-8K/I-87K
| Digitala ingångar: | 8 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Produkttyp: | Digital ingångsmodul |
| Isolation: | 1500 VDC |
Specifikationer
| Isolation | |
|---|---|
| Isolation mellan moduler | 1500 VDC |
| EMS-skydd | |
| ESD (IEC 61000-4-2) | ± 4 kV kontakt för varje anslutning |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation 8 x I/O |
| Digital ingång | |
| Kanaler | 8 |
| Typ | Torr kontakt, våt kontakt |
| Sänk/Källa (NPN/PNP) | Sänk/Källa |
| Spänningsnivå för TILL | Isolerad: +4 ~ +30 VDC Ej isolerad: 0 ~ +0,8 VDC |
| Spänningsnivå för FRÅN | Isolerad: 0 ~ +1 VDC Ej isolerad: +2 ~ +5 VDC |
| Avbrott | Ja. Utlösartyp: stigande/fallande flank programmerbar för varje kanal. Max. avbrottsfrekvens: 10 kHz max. |
| Ingångsimpedans | 2.4 kΩ, 0.5 W |
| Ström | |
| Förbrukning | 1,75 W max. |
| Mekanisk | |
| Mått (mm) | 30 x 102 x 115 (W x L x H) |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +85 °C |
| Luftfuktighet | 5 ~ 95 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter

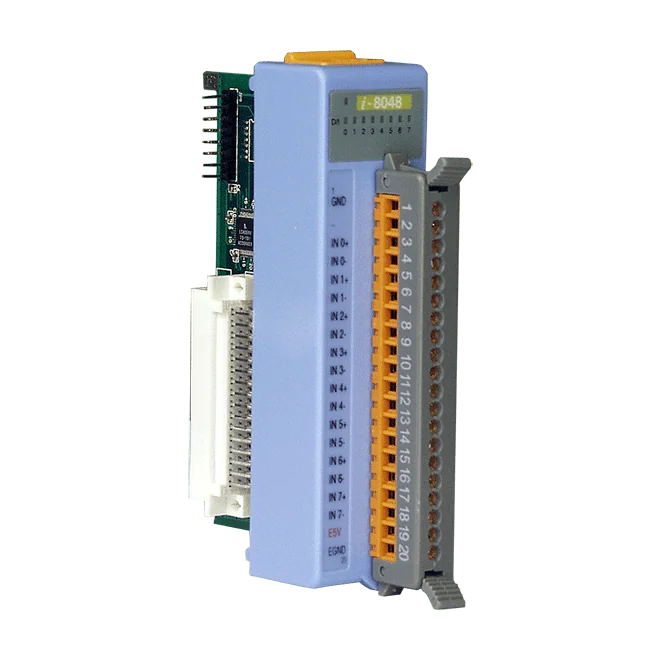

Den I-8048 CR är en 8-kanals digital ingångsmodul ur I-8K/I-87K-serien med låg profil. Den tar emot både torra och våta kontaktsignaler, och kopplingssättet avgör läget, så en och samma modul kan hantera båda signaltyperna utan hårdvaruändringar.Varje kanal kan generera ett avbrott vid en programmerbar stigande eller fallande flank, vilket passar tillämpningar där en tillståndsändring måste fångas omgående i stället för att pollas. Den högsta avbrottsfrekvensen är 10 kHz. Ingångskanalerna skyddas av optokopplarisolering och klarar ±4 kV ESD per anslutning, med 3750 VDC isolation mellan modulen och resten av systemet.Detta är den icke-isolerade varianten med blått hölje, identifierad med beställningssuffixet CR. Dess ON-nivå är +2 till +5 VDC och OFF-nivån 0 till +0,8 VDC. Effektförbrukningen är högst 1,75 W, och modulen är specificerad för drift från -25 till +75 °C.AnvändningsområdenÖvervakning av brytar- och kontaktstatus i industriella styrsystemHändelsestyrd ingångsfångst där flankens tidpunkt är avgörandeUtökning av digitala ingångar för fjärr-I/O och PAC-system
