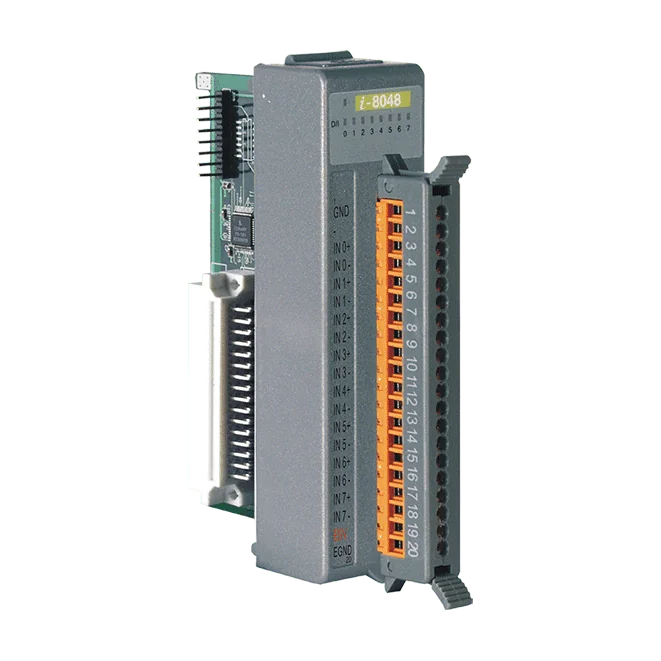

I-8048-G 8-ch digitalingångsmodul med avbrott, torr/våt kontakt
8-kanals digitalingångsmodul med programmerbara avbrott på stigande/fallande flank och kabelanslutning för torr eller våt kontakt. Version i grått hölje av I-8048 för I-8K/I-87K-serien i lågprofil.
- 8 digitalingångskanaler med avbrottsfunktion per kanal
- Avbrottsutlösning på stigande eller fallande flank, programmerbar för varje kanal
- Maximal avbrottsfrekvens på 10 kHz
- Ingång för torr och våt kontakt väljs via kabelanslutningar
- Optokopplarisolering med ±4 kV ESD-skydd på varje anslutningspunkt
- 3750 VDC isolering inom modulen
1 198,95 kr per st.
| 1-9 st. | 1 198,95 kr | |
|---|---|---|
| 10-30 st. | 1 165,95 kr | −3 % |
| 31+ st. | 1 143,95 kr | −5 % |
Produktinformation "I-8048-G 8-ch digitalingångsmodul med avbrott, torr/våt kontakt"
I-8048-G CR är en digitalingångsmodul med 8 kanaler för I-8K/I-87K-serien i lågprofil. Varje kanal kan detektera torra eller våta kontakter, och signaltypen väljs genom kabelanslutningarna. En och samma modul kan därmed användas för flera olika kopplingar av brytare och givare utan att fältsidan behöver ändras.
Varje kanal stödjer programmerbara avbrott på stigande eller fallande flank, med en maximal avbrottsfrekvens på 10 kHz. Detta gör att ingenjörer kan fånga snabba tillståndsändringar på specifika ingångar utan pollning. Varje ingång är optokopplarisolerad och skyddad mot ±4 kV ESD per anslutningspunkt, medan 3750 VDC isolering inom modulen separerar ingångskretsarna.
Den här varianten är DI-versionen utan isolering i grått hölje. Dess ON-nivå är +2 ~ +5 VDC och OFF-nivån är 0 ~ +0,8 VDC. Modulen drar högst 1,75 W och har en driftstemperatur på -25 ~ +75 °C.
Användningsområden
- Övervakning av status för torra och våta kontakter i industriell styrning
- Händelsedetektering på digitala ingångar där flankens tidsförlopp är viktigt
- Utökning av digitala ingångar i fjärrstyrda I/O-system i I-8K/I-87K-serien i lågprofil
| Product type: | Digital input module |
|---|---|
| Digital inputs: | 8 |
| Isolation: | 3750 VDC intra-module |
| Operating temperature: | -25 ~ +75 °C |
Specifikationer
| Isolation | |
|---|---|
| Isolation mellan moduler | 3750 VDC |
| EMS-skydd | |
| ESD (IEC 61000-4-2) | ± 4 kV kontakt för varje anslutning |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation 8 x I/O |
| Digital ingång | |
| Kanaler | 8 |
| Typ | Våt kontakt |
| Sänk/Källa (NPN/PNP) | Sänk/Källa |
| Spänningsnivå för TILL | Isolerad: +4 ~ +30 VDC Ej isolerad: +2 ~ +5 VDC |
| Spänningsnivå för FRÅN | Isolerad: 0 ~ +1 VDC Ej isolerad: 0 ~ +0,8 VDC |
| Avbrott | Ja. Utlösartyp: stigande/fallande flank programmerbar för varje kanal. Max. avbrottsfrekvens: 10 kHz max. |
| Ingångsimpedans | 2.4 kΩ, 0.5 W |
| Ström | |
| Förbrukning | 1,75 W max. |
| Mekanisk | |
| Mått (mm) | 31 x 116 x 88 (W x L x H) |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
