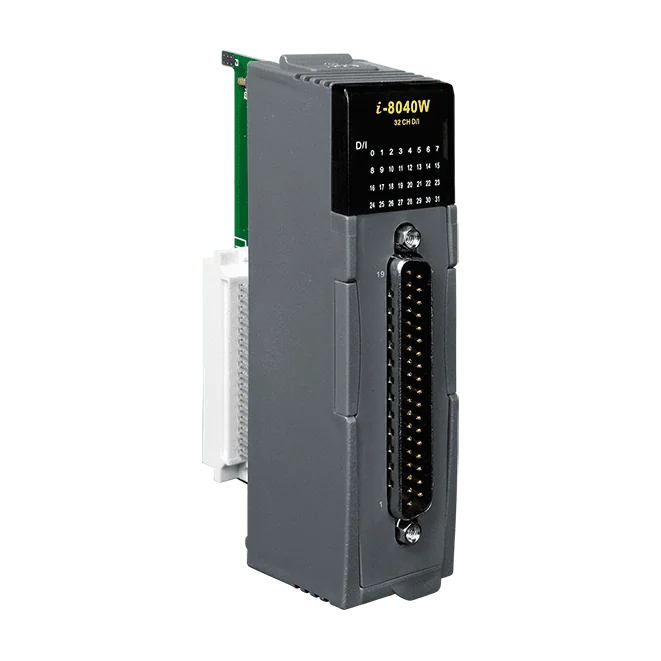

I-8040W-G 32-ch isolerad digital ingångsmodul, våt 10~30 VDC
32-kanals isolerad digital ingångsmodul för våta kontakter, för 10~30 VDC-signaler, med sink- eller source-ingång som väljs via kopplingen och en DB37-kontakt ingår.
- 32 optokopplarisolerade digitala ingångskanaler
- Sink- eller source-ingångstyp som väljs via kabelanslutningarna
- Ingångar för våta kontakter: PÅ vid +10 ~ +30 VDC, AV vid högst +4 VDC
- 3750 VDC isolation inom modulen och ±4 kV ESD-kontaktskydd per terminal
- Valfritt dotterkort, till exempel DN-37-381-A CR, underlättar kopplingen
- CA-4002F DB37 hondkontakt ingår
2 089,91 kr per st.
| 1-9 st. | 2 089,91 kr | |
|---|---|---|
| 10-30 st. | 1 990,91 kr | −5 % |
| 31+ st. | 1 880,91 kr | −10 % |
Produktinformation "I-8040W-G 32-ch isolerad digital ingångsmodul, våt 10~30 VDC"
I-8040W-G CR är en digital ingångsmodul med 32 kanaler ur den högprofilerade I-8K/I-87K-serien, konstruerad för ingenjörer som behöver många optokopplarisolerade ingångar för våta kontakter i en enda modul. Varje kanal kan konfigureras som sink- eller source-ingång genom kopplingen, vilket passar både NPN- och PNP-givararrangemang.
Elektriskt skydd är inbyggt: varje terminal är klassad för ±4 kV ESD-kontakturladdning, och modulen ger 3750 VDC isolation inom modulen. Ingångarna läser PÅ vid +10 ~ +30 VDC och AV vid högst +4 VDC, med en ingångsimpedans på 3 kΩ, 0,5 W. Driftområdet är -25 ~ +75 °C.
Denna artikelkod inkluderar CA-4002F DB37 hondkontakt. Ett valfritt dotterkort, till exempel DN-37-381-A CR, kan monteras för att förenkla fältkopplingen. Modulen är certifierad enligt CE, UKCA, FCC, RoHS och WEEE.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Digitala ingångar: | 32 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Produkttyp: | Digital ingångsmodul |
| Isolation: | 3750 VDC |
Specifikationer
| Isolation | |
|---|---|
| Isolation mellan moduler | 3750 VDC |
| EMS-skydd | |
| ESD (IEC 61000-4-2) | ± 4 kV kontakt för varje anslutning |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation 32 x I/O |
| Digital ingång | |
| Kanaler | 32 |
| Typ | Våt kontakt |
| Sänk/Källa (NPN/PNP) | Sänk/Källa |
| Spänningsnivå för TILL | +10 ~ +30 VDC |
| Spänningsnivå för FRÅN | +4 VDC max. |
| Ingångsimpedans | 3 kΩ, 0.5W |
| Ström | |
| Förbrukning | 0,65 W max. |
| Mekanisk | |
| Mått (mm) | 30 x 85 x 114 (W x L x H) |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
DB37-kabel hane till hona, 90º, 50 cm.

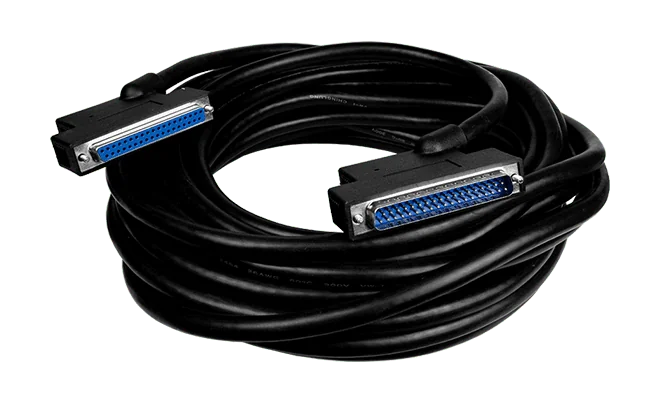

DB37 hane till hona, med formgjuten kabel, 45º, 10 m.
DB37 hane till hona, med formgjuten kabel, 45º, 1 m.

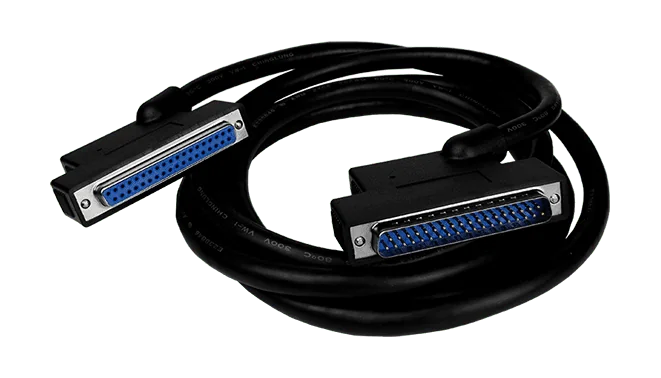

DB37-kontakt hane till hona, med formgjuten kabel, 45º, 2 m.

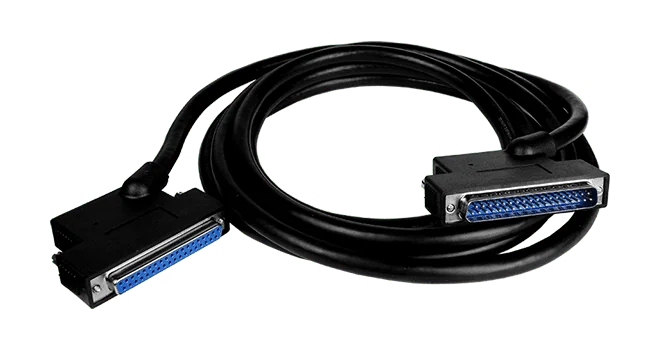

DB37 hane till hona, med formgjuten kabel, 45º, 3 m.
DB37 hane till hona, med formgjuten kabel, 45º, 5 m.

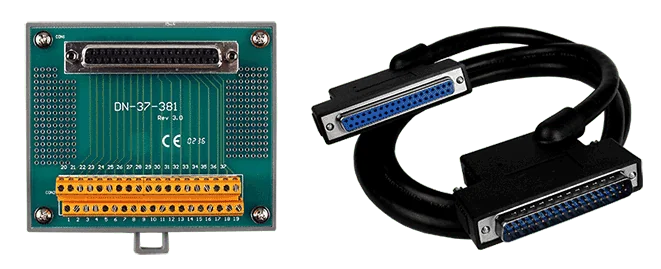

DN-37-381-A bryter ut en 37-polig D-sub-anslutning till två skruvplintblock med 19 poler vardera och 3,81 mm stegavstånd, monterade på en DIN-skena. Den ger ingenjörer ett praktiskt sätt att ansluta fältkablage till DB37-utrustad datainsamlingshårdvara utan att avsluta enskilda trådar i D-sub-kontakten.Beställningskoden innehåller en CA-3710A DB37-kabel hane-hona, 45º, 1 m, så kortet kan anslutas direkt till en DB37-källa. Kortet mäter 99 mm x 82 mm och är avsett för montering på DIN-skena.Kortet är specificerat för en driftstemperatur på 0 ~ 60°C och en lagringstemperatur på -20 ~ 70°C, med 5% ~ 90% RH luftfuktighet utan kondens. Det har CE-, UKCA-, FCC-, RoHS- och WEEE-märkning.AnvändningsområdenKabeldragning av fältsignaler till DB37-datainsamlingskortPanelmonterad I/O-anslutning i styrskåp

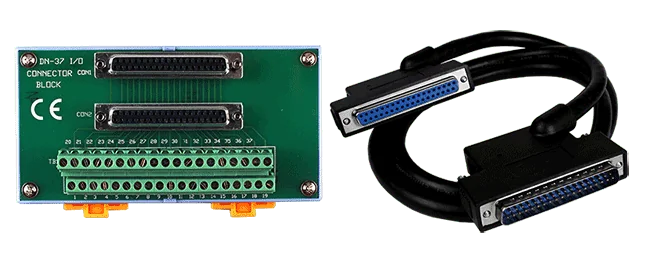

DN-37-A är ett DIN-skenmonterat plintkort som tar emot signaler från en DB37-honkontakt (D-sub) och presenterar dem på skruvplintar med 5,08 mm stigning. Kortet passar ingenjörer som vill koppla fältsignaler till ett DB37-baserat I/O-kort utan att göra enskilda kabelterminering.Kortet har två 37-poliga D-sub-kontakter, varav en är avsedd för expansion, och två 19-poliga skruvplintblock. Beställningskoden DN-37-A CR inkluderar kabeln CA-3710A, DB37 hane till hona, 45º, 1 m, så att kortet kan anslutas direkt till en kompatibel DB37-enhet vid leverans.Elektriska värden är maximal ström 1 A, maximal likspänning 50 V och isolationsspänning 250 VAC under en minut. Kortet mäter 144 mm x 72 mm och är specificerat för drift vid 0 ~ 60 °C.AnvändningsområdenFältkoppling för DB37-anslutna I/O-signaler
Liknande produkter

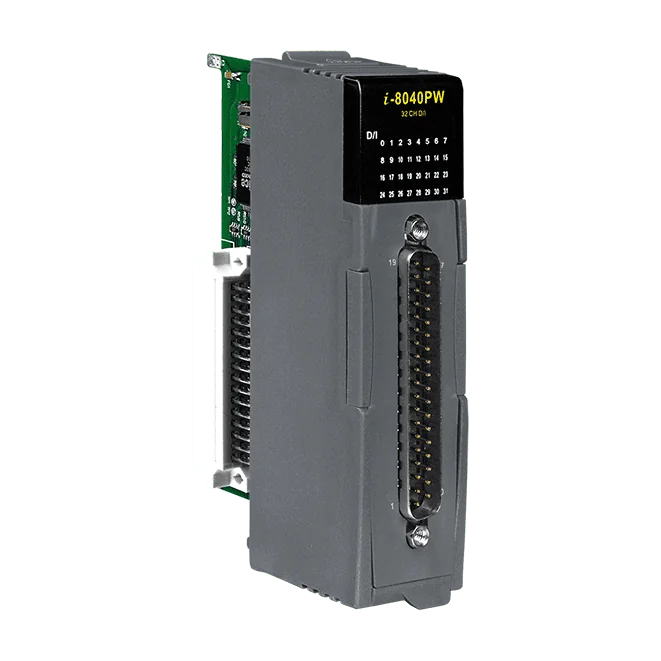

I-8040PW-G CR är en digital ingångsmodul med 32 kanaler ur I-8K/I-87K High Profile-serien, avsedd för +24 VDC-ingångssystem i industriella miljöer. Varje kanal är optokopplarisolerad, och modulen erbjuder 3750 VDC isolation inom modulen samt ±4 kV ESD-skydd på varje anslutning.Ingångskonfigurationen kan ställas in som sink eller source genom kabelkopplingen, så en och samma modul kan anpassas efter båda kopplingsprinciperna. Varje kanal accepterar +19 ~ +30 VDC som ON och läser som mest +11 VDC som OFF. Ett lågpassfilter med inställningar från 1 ms till 70 ms, väljs med jumper eller CPU-parameter, hjälper till att dämpa brus, med 10 ms som standard.Stöd för optionellt dotterkort, till exempel med DN-37-381-A CR, för att förenkla fältkopplingen.Denna variant passar för byggnads-, fabriks- och maskinautomation samt för fjärrunderhåll och diagnos och testutrustning.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnosTestutrustning

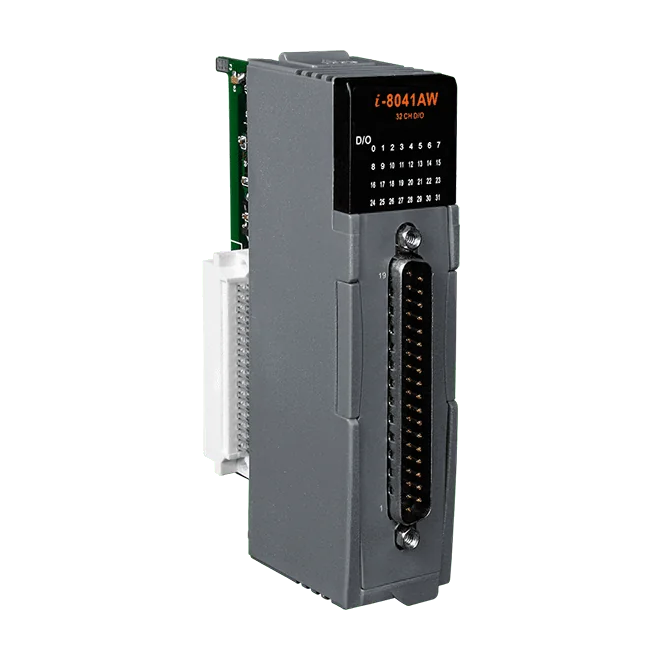

I-8041AW-G CR är en digital utgångsmodul med 32 kanaler ur I-8K/I-87K High Profile-serien. Varje kanal är optokopplarisolerad och fungerar som en source-typ (PNP) öppen kollektorutgång, dimensionerad för laster från +5 till +30 VDC med upp till 100 mA per kanal. Utgångarna har kortslutningsskydd.Varje utgång har en egen lysdiod, och en separat lysdiod visar ström- och kommunikationsstatus, så kanalaktiviteten kan kontrolleras med en snabb blick vid driftsättning och felsökning. Varje anslutning har ESD-skydd på ±4 kV kontakturladdning, och 3750 VDC isolering mellan modulens kanaler ingår som standard.Beställningskoden CR inkluderar CA-4002F DB37-hondkontakten med plasthölje. Modulen kan också kombineras med DN-37-381-A CR-dotterkortet för enklare kabeldragning, eller med DN-8K32R-dotterkortet där reläutgång krävs.TillämpningarStyrning av digitala utgångar i PAC-I/O-system i I-8K/I-87K-serien

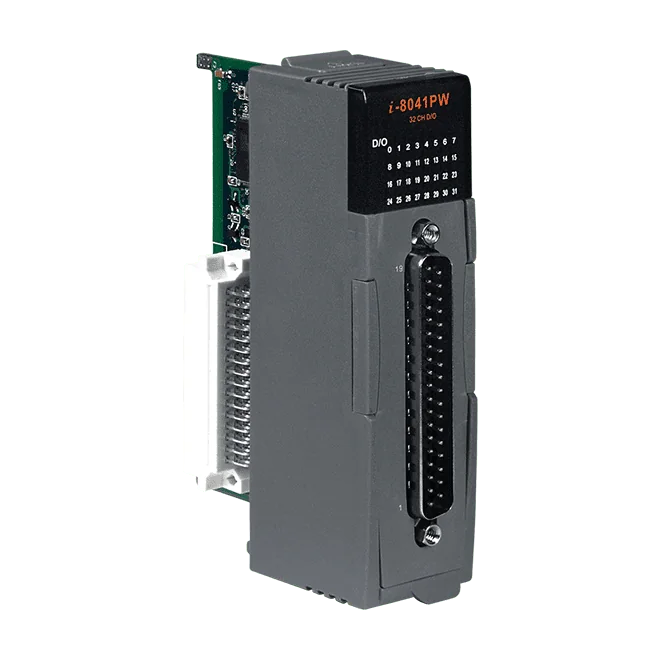

I-8041PW-G CR ger 32 optokopplarisolerade digitala utgångar i en och samma modul. Lasterna kopplas via open-collector-drivrutiner av sink-typ (NPN), dimensionerade för +10 ~ +50 VDC. Varje kanal klarar upp till 100 mA, vilket gör modulen lämplig för att driva fältenheter som indikatorer, reläer och ställdon från ett utgångskort med 32 punkter.Skyddet är inbyggt på varje utgång. Modulen har överspänningsskydd vid 60 VDC, överlastskydd vid 1,1 A och kortslutningsskydd, så att en felaktig last har mindre risk att skada utgångssteget. En isolationsnivå på 3750 VDC inom modulen och ESD-skydd på ±4 kV per anslutning gör att den tål elektriskt störda installationer.Varje kanal har en LED-indikator för snabb statuskontroll, och det finns även en LED för ström och kommunikation. Kontakten CA-4002F DB37 honkontakt med plastskydd ingår i denna artikel. Tillverkaren anger även kortet DN-37-381-A CR för enklare kabeldragning och DN-8K32R för reläutgång.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
