I-8041AW-G 32-ch Isolerad Source-utgångsmodul (PNP), digital utgång, 5~30 VDC
32-kanals isolerad digital utgångsmodul av source-typ (PNP) för laster på 5~30 VDC, med 100 mA per kanal, kortslutningsskydd och 3750 VDC isolering mellan kanalerna.
- 32 isolerade digitala utgångskanaler med öppen kollektor, source-typ (PNP)
- Lastspänning +5 ~ +30 VDC med 100 mA per kanal
- Kortslutningsskydd på source-typ utgångar
- 32 I/O-lysdioder plus lysdiod för ström och kommunikation för statusövervakning
- ±4 kV ESD-kontaktskydd på varje anslutning
- 3750 VDC isolering mellan modulens kanaler som standard
2 023,91 kr per st.
| 1-9 st. | 2 023,91 kr | |
|---|---|---|
| 10-30 st. | 1 924,91 kr | −5 % |
| 31+ st. | 1 825,92 kr | −10 % |
Produktinformation "I-8041AW-G 32-ch Isolerad Source-utgångsmodul (PNP), digital utgång, 5~30 VDC"
I-8041AW-G CR är en digital utgångsmodul med 32 kanaler ur I-8K/I-87K High Profile-serien. Varje kanal är optokopplarisolerad och fungerar som en source-typ (PNP) öppen kollektorutgång, dimensionerad för laster från +5 till +30 VDC med upp till 100 mA per kanal. Utgångarna har kortslutningsskydd.
Varje utgång har en egen lysdiod, och en separat lysdiod visar ström- och kommunikationsstatus, så kanalaktiviteten kan kontrolleras med en snabb blick vid driftsättning och felsökning. Varje anslutning har ESD-skydd på ±4 kV kontakturladdning, och 3750 VDC isolering mellan modulens kanaler ingår som standard.
Beställningskoden CR inkluderar CA-4002F DB37-hondkontakten med plasthölje. Modulen kan också kombineras med DN-37-381-A CR-dotterkortet för enklare kabeldragning, eller med DN-8K32R-dotterkortet där reläutgång krävs.
Tillämpningar
- Styrning av digitala utgångar i PAC-I/O-system i I-8K/I-87K-serien
| Digitala utgångar: | 32 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Produkttyp: | Digital utgångsmodul |
| Isolation: | 3750 VDC |
Specifikationer
| Isolation | |
|---|---|
| Isolation mellan moduler | 3750 VDC |
| EMS-skydd | |
| ESD (IEC 61000-4-2) | ± 4 kV kontakt för varje anslutning |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation 32 x I/O |
| Digital utgång | |
| Kanaler | 32 |
| Typ | Isolerad öppen kollektor |
| Sänk/Källa (NPN/PNP) | Källa |
| Lastspänning | +5 ~ +30 VDC |
| Lastström | 100 mA/kanal |
| Ström | |
| Förbrukning | 1,5 W max. |
| Mekanisk | |
| Mått (mm) | 30 x 85 x 114 (W x L x H) |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +85 °C |
| Luftfuktighet | 5 ~ 95 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
DB37 hane till hona, med formgjuten kabel, 45º, 10 m.
DB37 hane till hona, med formgjuten kabel, 45º, 1 m.
DB37-kontakt hane till hona, med formgjuten kabel, 45º, 2 m.
DB37 hane till hona, med formgjuten kabel, 45º, 3 m.
DB37 hane till hona, med formgjuten kabel, 45º, 5 m.
DN-37-381-A bryter ut en 37-polig D-sub-anslutning till två skruvplintblock med 19 poler vardera och 3,81 mm stegavstånd, monterade på en DIN-skena. Den ger ingenjörer ett praktiskt sätt att ansluta fältkablage till DB37-utrustad datainsamlingshårdvara utan att avsluta enskilda trådar i D-sub-kontakten.Beställningskoden innehåller en CA-3710A DB37-kabel hane-hona, 45º, 1 m, så kortet kan anslutas direkt till en DB37-källa. Kortet mäter 99 mm x 82 mm och är avsett för montering på DIN-skena.Kortet är specificerat för en driftstemperatur på 0 ~ 60°C och en lagringstemperatur på -20 ~ 70°C, med 5% ~ 90% RH luftfuktighet utan kondens. Det har CE-, UKCA-, FCC-, RoHS- och WEEE-märkning.AnvändningsområdenKabeldragning av fältsignaler till DB37-datainsamlingskortPanelmonterad I/O-anslutning i styrskåp
DN-37-A är ett DIN-skenmonterat plintkort som tar emot signaler från en DB37-honkontakt (D-sub) och presenterar dem på skruvplintar med 5,08 mm stigning. Kortet passar ingenjörer som vill koppla fältsignaler till ett DB37-baserat I/O-kort utan att göra enskilda kabelterminering.Kortet har två 37-poliga D-sub-kontakter, varav en är avsedd för expansion, och två 19-poliga skruvplintblock. Beställningskoden DN-37-A CR inkluderar kabeln CA-3710A, DB37 hane till hona, 45º, 1 m, så att kortet kan anslutas direkt till en kompatibel DB37-enhet vid leverans.Elektriska värden är maximal ström 1 A, maximal likspänning 50 V och isolationsspänning 250 VAC under en minut. Kortet mäter 144 mm x 72 mm och är specificerat för drift vid 0 ~ 60 °C.AnvändningsområdenFältkoppling för DB37-anslutna I/O-signaler

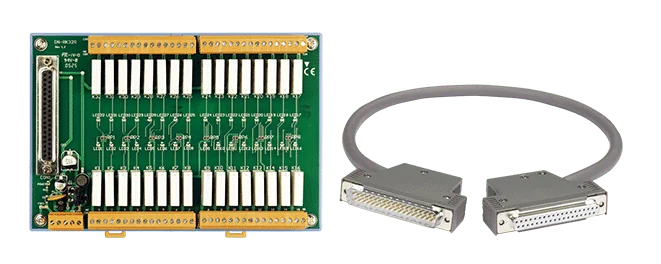

Med DN-8K32R CR får du 32 Form A-reläutgångar via ett 37-poligt DAQ-gränssnitt, vilket gör det möjligt för ingenjörer att koppla laster programmatiskt från I-8041- och I-87041-system. Varje relä är märkt för 3 A vid 250 VAC och har en omkopplingstid på 10 ms samt en frigöringstid på 5 ms.Status är lätt att kontrollera med en blick: en lysdiod tänds för varje aktivt relä, och en separat lysdiod visar strömstatus. Fältkablarna ansluts till skruvplintar, och kortet monteras på DIN-skena för panelinstallation.Denna artikel inkluderar kabeln CA-3705A DB37 hane-till-hona, 0,5 m, så att kortet kan anslutas direkt till den kompatibla styrenheten. Strömförsörjningen sker från +12 ~ 30 VDC med en maximal effektförbrukning på 6 W, och kortet arbetar mellan -25 ~ 75°C.AnvändningsområdenPå/av-styrningEnergihanteringTestautomationProcesstyrning
