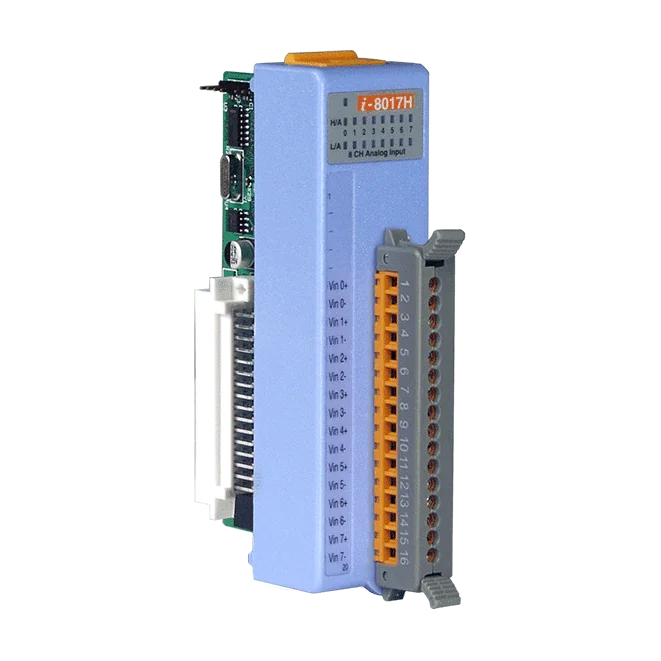

I-8017H 8-ch analog ingångsmodul, 14-bit, spänning/ström

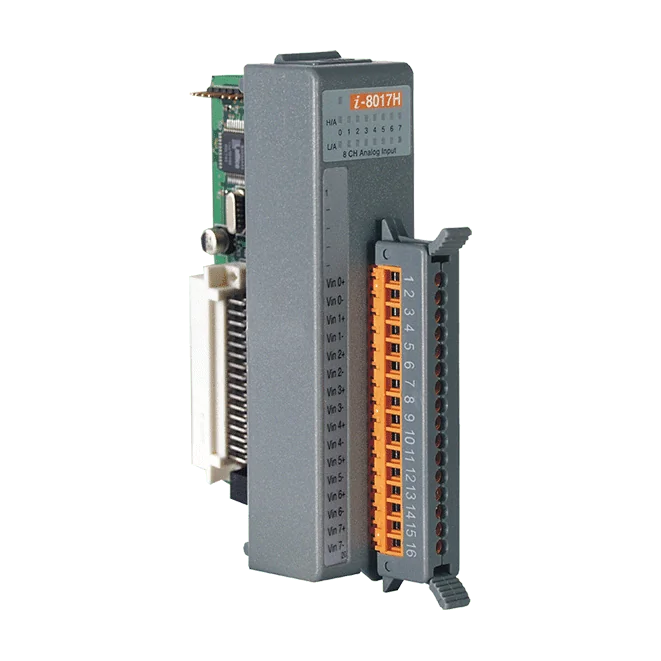

I-8017H-G är en 8-kanals differentiell analogingångsmodul för PAC I/O-system. Varje kanal kan individuellt ställas in på något av flera spänningsområden eller på ±20 mA, vilket är praktiskt där en och samma modul måste hantera olika sensortyper.Samplingen finns i tre lägen: upp till 100 kS/s i enkanalig pollingläge, 50 kS/s i enkanalig avbrottsläge och 16 kS/s vid skanning av alla åtta kanaler. Ingångsimpedansen väljs med hoppare, och triggningen kan vara intern eller extern.Strömingång: strömmätning kräver ett externt 125 Ω-motstånd (tillval). Modulen är specificerad för driftstemperatur -25 ~ +75 °C och har ±4 kV ESD-skydd på varje klämma.AnvändningsområdenHöghastighetsdatainsamlingProcessövervakning och styrningVibrationsanalys

I-8017HCW-G är en analogingångsmodul för datainsamlingsuppgifter som kräver många kanaler och snabb samplingshastighet. Den tar emot 16 enkeländs- eller 8 differentiella ingångar, och varje kanal kan konfigureras individuellt för något av områdena ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC eller ±20 mA.Den 14-bitars omvandlaren samplar med upp till 90 kS/s i läget för enkanalspollning, med en bandbredd på 100 kHz. En intern brygga väljer resistorn för den differentiella strömingången, och modulen levereras inställd för spänningsmätning. Beställningskoden CR-varianten omfattar standardkonfigurationen för denna version med 20-polig plintlist.Varje kanal är isolerad med 2500 VDC intern isolation i modulen och skyddad mot ±4 kV ESD-kontakturladdning vid varje plint, vilket passar elektriskt störda industriskåp. Modulen är specificerad för ett driftområde på -25 ~ +75 °C och har en maximal effektförbrukning på 2 W.AnvändningsområdenSnabba datainsamlingssystemProcessövervakning och -styrningVibrationsanalysDigital mönstergenerering från en digital I/O-port

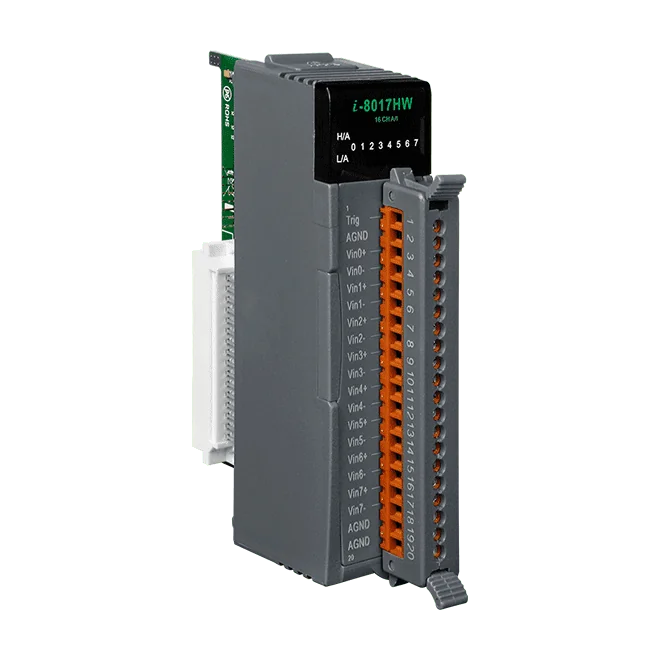

I-8017HW-G CR är en höghastighetsmodul för analoga ingångar avsedd för datainsamling och styrning där samplingshastighet och kanalflexibilitet är viktiga. Modulen tar emot 8 differentiella eller 16 enkeländade ingångar, och varje kanal kan ställas in på ett eget ingångsområde, från ±10 VDC ner till ±1,25 VDC, eller ±20 mA när strömmätning krävs.Läget för kanalvis avfrågning (single channel polling) levererar upp till 90 kS/s, med en bandbredd på 100 kHz och 14-bitars upplösning. Ingångsimpedansen väljs med jumper till 20 K, 200 K eller 20 M, vilket hjälper till att anpassa modulen till signalkällan. Strömmätning kräver ett externt 125 Ω-motstånd (tillval) som måste monteras separat.Modulen har 2500 VDC isolation mellan modulens kretsar och ±4 kV ESD-skydd på varje klämma, och den har en 20-polig skruvplint. Dess driftområde på -25 ~ +75 °C passar industriella kapslingar.AnvändningsområdenDatainsamlingssystem med hög hastighetProcessövervakning och -styrningVibrationsanalysGenerering av digitala mönster från digital I/O-port

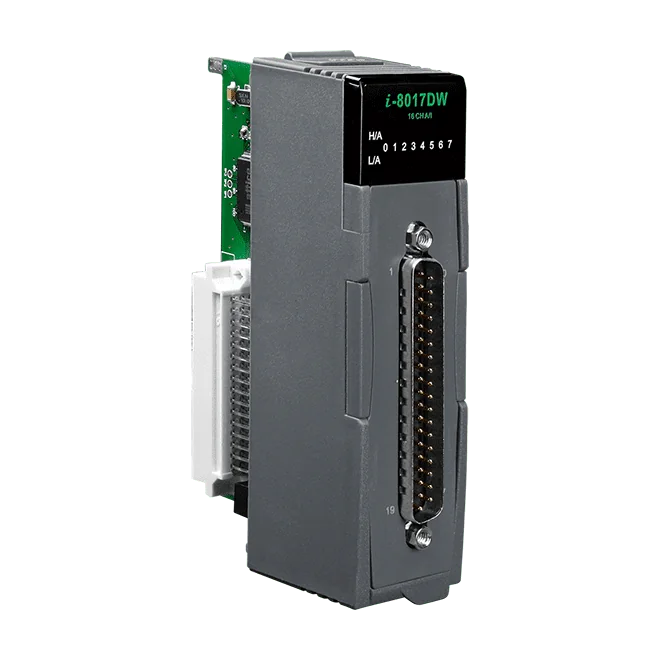

I-8017DW-G är en analog ingångsmodul för ingenjörer som behöver snabb, flerkanalig insamling från spännings- eller strömkällor. Den accepterar 8 differentiella eller 16 enkeländade ingångar, med 14-bitars upplösning och en bandbredd på 100 kHz.Varje kanal kan konfigureras individuellt för ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC eller ±20 mA. Strömingång väljs med en jumper, och den interna resistorn för differentiell strömmätning är också jumper-vald. Modulen levereras med spänningsingång som standard. Samplingshastigheten når 90 kS/s i enkanalig pollingläge, 50 kS/s i enkanalig avbrottsläge och 16 kS/s i 8-kanalig skanningsläge.Isoleringen är specificerad till 2500 VDC inom modulen, och varje anslutning är skyddad mot ±4 kV ESD-kontakturladdning. Beställningen I-8017DW-G-G CR innehåller en CA-4002F DB37-honkontakt med plasthölje, så den är redo för fältinstallation.TillämpningarHöghastighetssystem för datainsamlingProcessövervakning och styrningVibrationsanalysDigital mönstergenerering från en digital I/O-port
