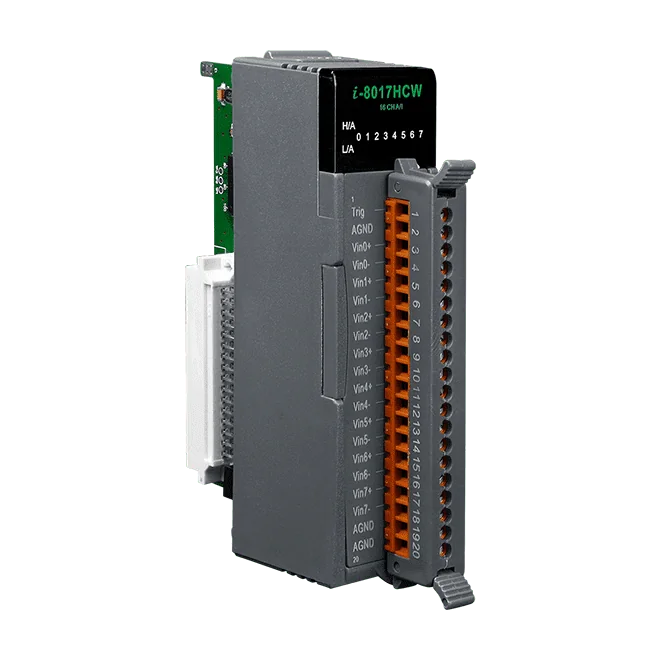

I-8017HCW-G 8/16-kanals analogingångsmodul, 14-bitars, 100 kHz, spännings-/strömingång
Höghastighets 14-bitars analogingångsmodul med 16 enkelända eller 8 differentiella kanaler, brygg-valbar spännings- eller ±20 mA strömingång, för I-8K/I-87K-serien.
- 16 enkelända eller 8 differentiella analogingångar
- Brygg-valbar spännings- eller ±20 mA strömingång
- 14-bitars AD-omvandlare med 100 kHz bandbredd
- Upp till 90 kS/s i läget för enkanalspollning
- Individuell kanalkonfiguration för ingångsområde
- 2500 VDC intern isolation i modulen
3 222,85 kr per st.
| 1-9 st. | 3 222,85 kr | |
|---|---|---|
| 10-30 st. | 3 123,86 kr | −3 % |
| 31+ st. | 3 057,86 kr | −5 % |
Produktinformation "I-8017HCW-G 8/16-kanals analogingångsmodul, 14-bitars, 100 kHz, spännings-/strömingång"
I-8017HCW-G är en analogingångsmodul för datainsamlingsuppgifter som kräver många kanaler och snabb samplingshastighet. Den tar emot 16 enkeländs- eller 8 differentiella ingångar, och varje kanal kan konfigureras individuellt för något av områdena ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC eller ±20 mA.
Den 14-bitars omvandlaren samplar med upp till 90 kS/s i läget för enkanalspollning, med en bandbredd på 100 kHz. En intern brygga väljer resistorn för den differentiella strömingången, och modulen levereras inställd för spänningsmätning. Beställningskoden CR-varianten omfattar standardkonfigurationen för denna version med 20-polig plintlist.
Varje kanal är isolerad med 2500 VDC intern isolation i modulen och skyddad mot ±4 kV ESD-kontakturladdning vid varje plint, vilket passar elektriskt störda industriskåp. Modulen är specificerad för ett driftområde på -25 ~ +75 °C och har en maximal effektförbrukning på 2 W.
Användningsområden
- Snabba datainsamlingssystem
- Processövervakning och -styrning
- Vibrationsanalys
- Digital mönstergenerering från en digital I/O-port
| Product type: | Analog Input Module |
|---|---|
| Analog inputs: | 16 |
| Isolation: | 2500 VDC |
| Operating temperature: | -25 ~ +75 °C |
Specifikationer
| Isolation | |
|---|---|
| Isolation mellan moduler | 2500 VDC |
| EMS-skydd | |
| ESD (IEC 61000-4-2) | ± 4 kV kontakt för varje anslutning |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation 16 x I/O |
| Analog ingång | |
| Kanaler | 16 kanaler enkelsluten/8 kanaler differentiell |
| Område | Spänning: ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC Ström: ±20 mA, Jumper-väljbar |
| Upplösning | 14-bit |
| Noggrannhet | ±0,1 % av FSR |
| Samplingshastighet | Enkanalig pollingläge: 90 kS/s Enkanalig avbrottsläge: 50 kS/s 8 kanalers skanningsläge: 16 kS/s |
| Bandbredd | 100 kHz |
| Ingångsimpedans | 20 K, 200 K, 20 M (bygelvalbar) |
| Konfiguration per enskild kanal | Ja |
| Nolldrift | ±0.1 uV/°C |
| Spandrift | ±10 ppm/°C |
| Ström | |
| Förbrukning | 2 W max. |
| Mekanisk | |
| Mått (mm) | 30 x 102 x 115 (W x L x H) |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
