I-8014CW-G Strömingångsmodul, 8-kanaliga differentiella, 16-bitars 250 kS/s

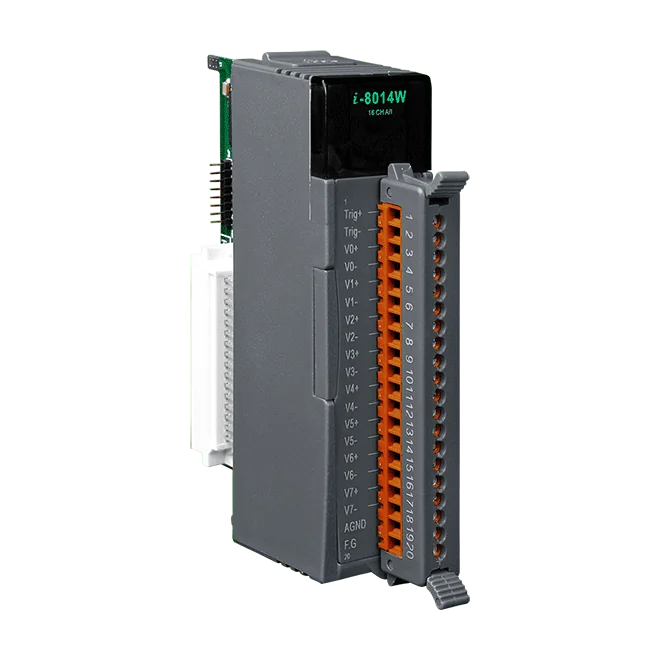

I-8014W-G CR är en högpresterande analog ingångsmodul för ingenjörer som behöver snabb och noggrann mätning av spännings- och strömsignaler. Den har upp till 16 enkeländade eller 8 differentiella ingångar, valbara med jumper, med 16-bitars upplösning och en samplingshastighet på 250 kS/s för en enda kanal med pacer.Funktionen Magic Scan låter varje ingångskanal använda sitt eget ingångsområde, och skanning av enskilda kanaler bibehåller den fulla hastigheten på 250 kS/s. Magic Scan kan köras som en standardskanning eller som en funktion för virtuell sample and hold, vilket ger drift i stil med sample-and-hold utan den extra kostnad som vanligtvis är förknippad med den funktionen på analoga ingångskort.Ett onboard-FIFO-buffert med 4 k-sampel lagrar omvandlingsresultaten. När antalet sampel överstiger en fördefinierad FIFO-nivå skickar ett avbrott en signal till värddatorn, vilket passar tidskritiska mätuppgifter såsom vibrationsanalys. Start med intern eller extern trigger samt externa triggerlägen efter trigger stöds.TillämpningarHöghastighetssystem för datainsamlingVibrationsanalys

I-8017DW-G är en analog ingångsmodul för ingenjörer som behöver snabb, flerkanalig insamling från spännings- eller strömkällor. Den accepterar 8 differentiella eller 16 enkeländade ingångar, med 14-bitars upplösning och en bandbredd på 100 kHz.Varje kanal kan konfigureras individuellt för ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC eller ±20 mA. Strömingång väljs med en jumper, och den interna resistorn för differentiell strömmätning är också jumper-vald. Modulen levereras med spänningsingång som standard. Samplingshastigheten når 90 kS/s i enkanalig pollingläge, 50 kS/s i enkanalig avbrottsläge och 16 kS/s i 8-kanalig skanningsläge.Isoleringen är specificerad till 2500 VDC inom modulen, och varje anslutning är skyddad mot ±4 kV ESD-kontakturladdning. Beställningen I-8017DW-G-G CR innehåller en CA-4002F DB37-honkontakt med plasthölje, så den är redo för fältinstallation.TillämpningarHöghastighetssystem för datainsamlingProcessövervakning och styrningVibrationsanalysDigital mönstergenerering från en digital I/O-port

I-8017H CR är en 8-kanalig differentiell analog ingångsmodul för ingenjörer som behöver snabb mätning av spännings- eller strömsignaler, där varje kanal kan konfigureras individuellt. Varje kanal kan ställas in på sitt eget ingångsområde, från ±10 VDC ned till ±1,25 VDC, eller på ±20 mA.Mätprestandan bestäms av 14-bitars omvandlaren och vilket samplingsläge som används. Enkanalig pollingmetod når 100 kS/s, enkanalig avbrottsmetod 50 kS/s och läget med skanning av alla 8 kanaler 16 kS/s. Triggning kan vara intern eller extern. Ingångsimpedansen (20 K, 200 K eller 20 M) väljs med jumper.Strömingångar kräver ett extra externt motstånd på 125 Ω, som måste monteras vid strömkällemätning. Modulen har ±4 kV ESD-skydd på varje anslutning och 2500 VDC isolering mellan modulens interna kretsar. Denna CR-variant har blått hölje och är märkt med CE, FCC, RoHS och WEEE.AnvändningsområdenSnabbt datainsamlingssystemProcessövervakning och -styrningVibrationsanalysGenerering av digitala mönster från digital I/O-port

I-8017H-G är en 8-kanals differentiell analogingångsmodul för PAC I/O-system. Varje kanal kan individuellt ställas in på något av flera spänningsområden eller på ±20 mA, vilket är praktiskt där en och samma modul måste hantera olika sensortyper.Samplingen finns i tre lägen: upp till 100 kS/s i enkanalig pollingläge, 50 kS/s i enkanalig avbrottsläge och 16 kS/s vid skanning av alla åtta kanaler. Ingångsimpedansen väljs med hoppare, och triggningen kan vara intern eller extern.Strömingång: strömmätning kräver ett externt 125 Ω-motstånd (tillval). Modulen är specificerad för driftstemperatur -25 ~ +75 °C och har ±4 kV ESD-skydd på varje klämma.AnvändningsområdenHöghastighetsdatainsamlingProcessövervakning och styrningVibrationsanalys
